2794903
Distributeur OfficielSKU
PHX2794903
Weight
0.048 kg

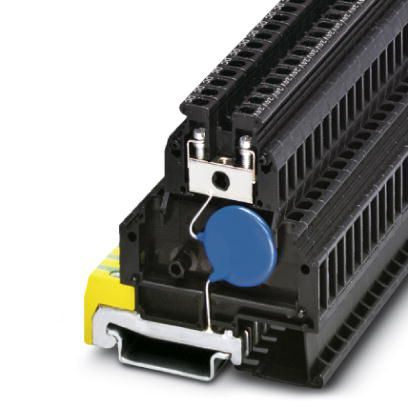

Surge protection device - TT-SLKK5/ 24DC
Terminal block with varistor as surge voltage protection between clamping connector and DIN rail, separate ground connection, nominal voltage: 24 V DC, mounting on NS 35/7.5, terminal width: 6.2 mm, terminal height: 69 mm
- Protective element between the feed-through terminal block and the metal mounting foot
- Terminal blocks with screw connection technology
Spécifications techniques
| Hauteur | 69,5 mm |
| Largeur | 6,2 mm |
| Longueur | 66,5 mm |
| Température ambiante (fonctionnement) | -40 °C ... 85 °C |
| Degré de protection | IP20 |
| Matériau du boîtier | PA |
| Indice d'inflammabilité selon UL 94 | V-2 |
| Couleur | Noir |
| Type de montage | Rail DIN : 35 mm |
| Type | Bornier à un niveau - connexion PE séparée |
| Direction de l'action | Ligne-Terre Terre |
| Classification d'essai CEI | C1 |
| Classification d'essai CEI | C2 |
| Classification d'essai CEI | C3 |
| Classe d'exigence VDE | C1 |
| Classe d'exigence VDE | C2 |
| Classe d'exigence VDE | C3 |
| Tension nominale UN | 24 V DC |
| Tension continue maximale UC | 31 V DC |
| Tension continue maximale UC | 25 V AC |
| Courant nominal | 32 A (50 °C) |
| Courant effectif de fonctionnement IC à UC | ≤ 30 µA |
| Courant résiduel IPE | ≤ 30 µA |
| Courant de décharge nominal In (8/20) µs (ligne-terre) | 700 A |
| Courant de décharge total Itotal (8/20) µs | 2 kA |
| Courant de décharge max. Imax (8/20) µs maximum (ligne-terre) | 2 kA |
| Courant d'impulsion nominal Ian (10/1000) µs (ligne-terre) | 70 A |
| Limitation de la tension de sortie à un pic de 1 kV/µs (ligne-terre) | ≤ 90 V |
| Limitation de la tension de sortie à 1 kV/µs (ligne-terre) statique | ≤ 80 V |
| Tension résiduelle à In (ligne-terre) | ≤ 125 V |
| Temps de réponse tA (ligne-terre) | ≤ 25 ns |
| Fréquence de coupure fg (3 dB), asymétrique (PE) dans un système de 150 Ω | typ. 300 kHz |
| Message de défaut de la protection contre les surtensions | Aucun |
| Méthode de connexion | Raccordement à vis |
| Méthode de connexion IN | Blocs de jonction à vis |
| Méthode de connexion OUT | Blocs de jonction à vis |
| Filet de vis | M3 |
| Couple de serrage | 0,8 Nm |
| Longueur de dénudage | 8 mm |
| Section transversale du conducteur flexible | 0,2 mm² ... 4 mm² |
| Section transversale du conducteur solide | 0,2 mm² ... 4 mm² |
| Section du conducteur AWG | 24 ... 12 |
| Normes/réglementations | IEC 61643-21 |
| REACh SVHC | 4-Nonylphénol, ramifié et linéaire |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement : illimitée = EFUP-e |
| Chine RoHS | Pas de substances dangereuses au-dessus des valeurs seuils |
Accessories
Plaque d'écartement, pour compenser les décalages de niveau, profondeur: 25 mm, largeur: 2,5 mm, hauteur: 56 mm, coloris: noir
Crayon de marquage, pour repérage manuel des rubans Zack vierges, repérage indélébile et ineffaçable, épaisseur de trait 0,5 mm
Ruban de repérage ZB, plat, Rubans, blanc, vierge, repérable avec : PLOTMARK, CMS-P1-PLOTTER, type de montage: encliqueter, pour bloc de jonction au pas de : 6,2 mm, Nombre d'étiquettes: 10, hauteur du champ de texte: 6,15 mm, largeur du champ de texte: 5,15 mm
Ruban de repérage ZB, plat, Rubans, blanc, vierge, repérable avec : PLOTMARK, CMS-P1-PLOTTER, type de montage: encliqueter, pour bloc de jonction au pas de : 6,2 mm, Nombre d'étiquettes: 1000, hauteur du champ de texte: 6,15 mm, largeur du champ de texte: 5,15 mm
Ruban de repérage ZB, plat, Rubans, blanc, repéré, impression longitudinale: numérotation continue 1 ... 10, 11 ... 20, etc. jusqu'à 91 ... 100, type de montage: bloccaggio, pour bloc de jonction au pas de : 6,2 mm, Nombre d'étiquettes: 10, hauteur du champ de texte: 6,15 mm, largeur du champ de texte: 5,15 mm
Ruban de repérage ZB, Rubans, blanc, vierge, repérable avec : PLOTMARK, CMS-P1-PLOTTER, type de montage: encliqueter, pour bloc de jonction au pas de : 6,2 mm, Nombre d'étiquettes: 10, hauteur du champ de texte: 10,5 mm, largeur du champ de texte: 6,15 mm- Repères pour blocs de jonction, Rubans, blanc, repéré, repérable avec : CMS-P1-PLOTTER, longitudinal: L1, L2, L3, N, PE, L1, L2, L3, N, PE, type de montage: bloccaggio, pour bloc de jonction au pas de : 6,2 mm, Nombre d'étiquettes: 10, hauteur du champ de texte: 10,5 mm, largeur du champ de texte: 6,15 mm
- Repères pour blocs de jonction, Rubans, blanc, repéré, repérable avec : CMS-P1-PLOTTER, impression longitudinale: U, V, W, N, GND, U, V, W, N, GND, type de montage: bloccaggio, pour bloc de jonction au pas de : 6,2 mm, Nombre d'étiquettes: 10, hauteur du champ de texte: 10,5 mm, largeur du champ de texte: 6,15 mm
Ruban de repérage ZB, Rubans, blanc, repéré, repérable avec : CMS-P1-PLOTTER, impression longitudinale: numérotation continue 1 ... 10, 11 ... 20, etc. jusqu'à 491 ... 500, type de montage: encliqueter, pour bloc de jonction au pas de : 6,2 mm, Nombre d'étiquettes: 10, hauteur du champ de texte: 10,5 mm, largeur du champ de texte: 6,15 mm
