2794110
Distributeur OfficielSKU
PHX2794110
MPN
NEF 1- 3
Weight
0.093 kg
Series NEF

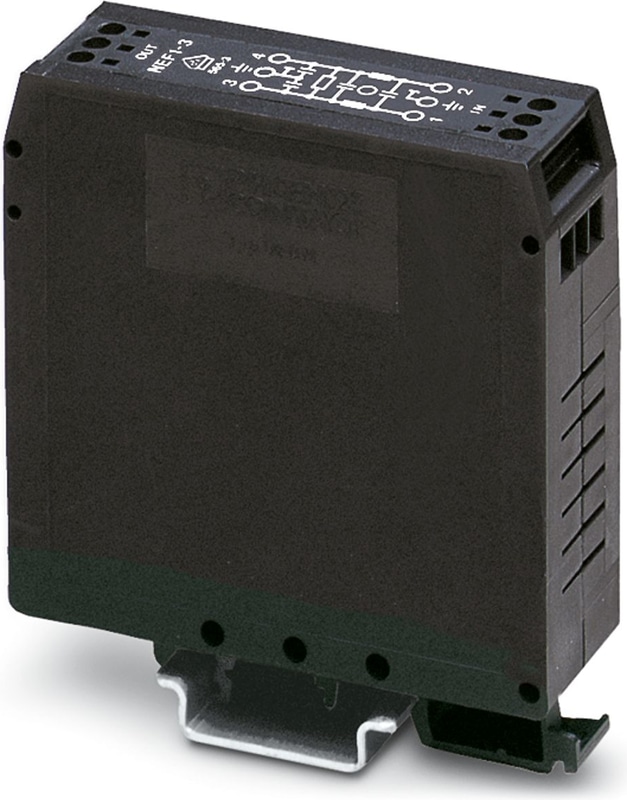

NEF 1- 3 - Filtre CEM
Filtre secteur avec pied universel pour montage sur NS 32 et NS 35/7,5, intensité nominale : 3 A
- Atténuation efficace des perturbations à haute fréquence avec une bobine couplée au courant et des condensateurs X et Y
- Peu encombrant et économique grâce à une structure compacte
- Utilisation polyvalente grâce à une conception universelle du circuit
Spécifications techniques
| Hauteur | 79,4 mm |
| Largeur | 25 mm |
| Profondeur | 84,15 mm |
| Température ambiante (fonctionnement) | -25 °C ... 100 °C (HMF) |
| Degré de protection | IP20 |
| Matériau du boîtier | PA |
| Indice d'inflammabilité selon UL 94 | V-2 |
| Couleur | Noir |
| Normes pour les distances d'isolement et les lignes de fuite | IEC 60664-1 |
| Normes pour les distances d'isolement et les lignes de fuite | VDE 0110-1 |
| Type de montage | Rail DIN : 35 mm |
| Type | Module rail DIN, monobloc |
| Nombre de postes | 2 |
| Direction de l'action | 1L-N & N-PE |
| Tension continue maximale UC | 264 V AC (L-N) |
| Tension continue maximale UC | 264 V AC (L-PE) |
| Fréquence nominale fN | 50 Hz (60 Hz) |
| Courant nominal | 3 A (40 °C) |
| Courant effectif de fonctionnement IC à UC | ≤ 0,25 mA |
| Courant résiduel IPE | ≤ 0,5 mA |
| Atténuation d'entrée aE, sym. | > 55 dB (50 Ω / 1 MHz) |
| Atténuation d'entrée aE, asym. | > 35 dB (50 Ω / 1 MHz) |
| Capacité | 2x 100 nF (X2) |
| Capacité | 2x 2,2 nF (Y2) |
| Inductivité en série | 2x 2,7 mH (avec compensation de courant) |
| Fusible de secours max. requis | 3 A (gL) |
| Méthode de connexion | Raccordement à vis |
| Méthode de connexion IN | Blocs de jonction à vis |
| Méthode de connexion OUT | Blocs de jonction à vis |
| Filet de vis | M3 |
| Couple de serrage | 0,8 Nm |
| Longueur de dénudage | 8 mm |
| Section transversale du conducteur flexible | 0,2 mm² ... 2,5 mm². |
| Section transversale du conducteur solide | 0,2 mm² ... 4 mm² |
| Section du conducteur AWG | 24 ... 12 |
| Normes/spécifications | IEC 60939-2 |
| Normes/spécifications | EN 60939-2 |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement : illimitée = EFUP-e |
| Chine RoHS | Pas de substances dangereuses au-dessus des valeurs seuils |
