Distributeur OfficielSKU
Weight
4.222 kg

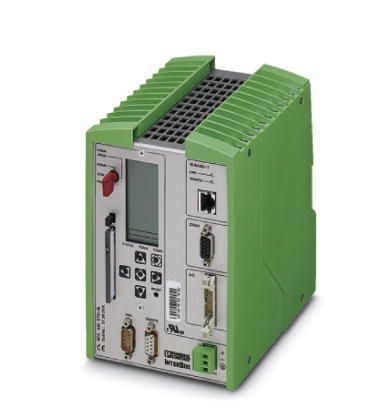

Controller RFC 430 ETH-IB
Remote Field Controller with 1x10/100 Ethernet, INTERBUS-Master, IP20 degree of protection, pluggable parameterization memory (MC FLASH)
- Engineering with PC Worx (IEC 61131-3)
- Integrated Ethernet interface
- Complete fieldbus master (8192 I/O points)
- Flash file system
Spécifications techniques
| Restriction de l'utilisation | CEM : produit de classe A, voir la déclaration du fabricant dans la zone de téléchargement. |
| Largeur | 124 mm |
| Hauteur | 185 mm |
| Profondeur | 190 mm |
| Note sur les dimensions | sans module de ventilation |
| Largeur | 124 mm |
| Hauteur | 210 mm |
| Profondeur | 190 mm |
| Note sur les dimensions | Avec module de ventilation |
| Degré de protection | IP20 |
| Température ambiante (fonctionnement) | 0 °C ... 55 °C (à partir de 45 °C uniquement avec le module de ventilation) |
| Température ambiante (stockage/transport) | -25 °C ... 70 °C |
| Humidité admissible (fonctionnement) | 5 % ... 90 % (sans condensation) |
| Humidité admissible (stockage/transport) | 5 % ... 90 % (sans condensation) |
| Pression d'air (fonctionnement) | 80 kPa ... 108 kPa (jusqu'à 2000 m au-dessus du niveau de la mer) |
| Pression atmosphérique (stockage/transport) | 66 kPa ... 108 kPa (jusqu'à 3000 m au-dessus du niveau de la mer) |
| Choc | 25g, critère 1, selon IEC 60068-2-27 |
| Vibrations (fonctionnement) | 1g, critère 1, selon IEC 60068-2-6 |
| Outil d'ingénierie | PC WORX |
| Langages de programmation pris en charge | Programmation selon IEC 61131-3 |
| Outil de diagnostic | DIAG+ à partir de la version 1.14 |
| Outil d'ingénierie | PC WORX |
| Mémoire de programme | typ. 2 Mbyte (170 K instructions (IL)) |
| Mémoire de masse | 4 Mbyte |
| Stockage de masse rétentif | 96 kByte (NVRAM) |
| Nombre de tâches de contrôle | 16 |
| Horloge en temps réel | Intégré (batterie de secours) |
| Quantité de données de processus | max. 8192 bits (INTERBUS-Maître) |
| Nombre de dispositifs pris en charge | max. 512 (dont 254 sont des dispositifs/segments de bus distants) |
| Nombre de dispositifs avec canal de paramètres | max. 62 |
| Mémoire de programme | typ. 2 Mbyte (170 K instructions (IL)) |
| Interface | INTERBUS (Maître) |
| Nombre | 1 |
| Méthode de connexion | Connecteur D-SUB-9 femelle |
| Vitesse de transmission | 500 kBauds / 2 MBauds (commutable) |
| Interface | Paramétrage/opération/diagnostic |
| Nombre | 1 |
| Méthode de connexion | Prise D-SUB 9 |
| Interface | Ethernet |
| Nombre | 1 |
| Méthode de connexion | Prise RJ45 |
| Vitesse de transmission | 10/100 Mbps |
| Interface | Série (RS-232) |
| Nombre | 1 |
| Méthode de connexion | Prise D-SUB 9 |
| Vitesse de transmission | 10/100 Mbps |
| Nom de l'entrée | Entrées numériques |
| Nombre d'entrées | 5 |
| Méthode de connexion | Distributeur potentiel en ligne |
| Technologie de connexion | 2, 3, 4 conducteurs |
| Nom de la sortie | Sorties numériques |
| Nombre de sorties | 3 |
| Méthode de connexion | Connexion à ressort |
| Technologie de connexion | 2, 3, 4 conducteurs |
| Courant de sortie maximal par canal | 500 mA |
| Connexion à l'alimentation électrique | Blocs de bornes à vis, enfichables |
| Consommation de courant typique | 1.5 A |
| Tension d'alimentation | 24 V DC |
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC (y compris l'ondulation) |
| Ondulation résiduelle | ±5 % |
| Dissipation de puissance | max. 20 W |
| Poids | 1550 g |
| Note sur les spécifications de poids | sans module de ventilation |
| Poids | 1700 g |
| Note sur les spécifications de poids | Avec module de ventilation |
| Affichage des diagnostics | Oui |
| Redondance des contrôleurs | Non |
| Fonction de sécurité | Non |
| Vibrations (stockage/transport) | 1g, critère 1, selon IEC 60068-2-6 |
| Raccordement selon la norme | CUL |
| Choc | 25g, critère 1, selon IEC 60068-2-27 |
| Vibrations (fonctionnement) | 1g, critère 1, selon IEC 60068-2-6 |
| REACh SVHC | 1,2-diméthoxyéthane, éther diméthylique de l'éthylène glycol (EGDME) 110-71-4 |
| REACh SVHC | Plomb 7439-92-1 |
| Chine RoHS | Respectueux de l'environnement Durée d'utilisation = 50 ans |
| Chine RoHS | Pour plus d'informations sur les substances dangereuses, consultez l'onglet "Téléchargements". |
Accessories
2985725 - Software package for PC-based automation solutions. PC WORX DEMO contains all 5 IEC languages with MSFC compiler. Max. 16 bytes of input and output data can be used with the demo version. It is available free of charge and does not require a license key. It is part of the AUTOMATIONWORX Software Suite, which you can download under “Downloads”.- PC WORX PRO-MSFC LIC - Logiciels pour les solutions d'automatisation basées sur PC
