DOK 1,5-TG
Weight
0.016 kg
Series DOK

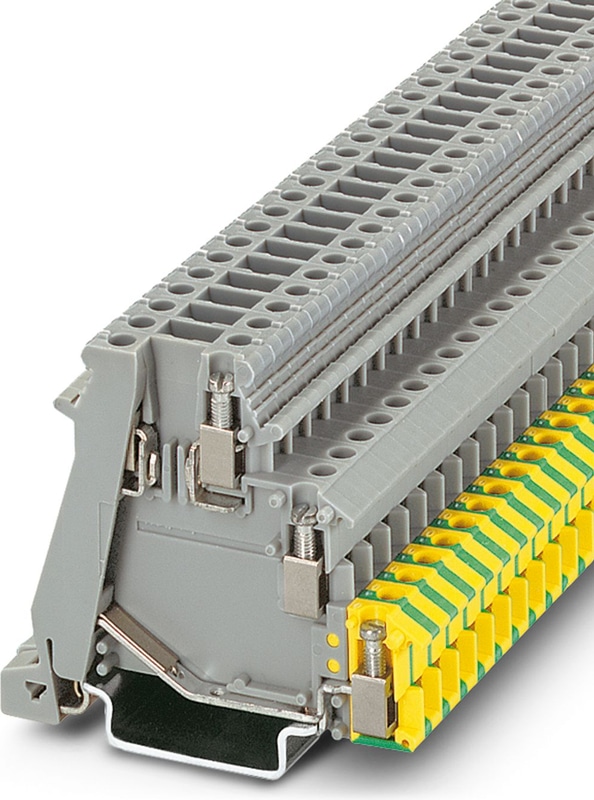

DOK 1,5-TG - Bloc de jonction pour capteurs/actionneurs
Bloc de jonction pour capteurs/actionneurs, L'intensité et la tension sont fonction de la fiche utilisée., tension nominale: 250 V, intensité nominale: 16 A, type de raccordement: Raccordement vissé, Section de référence: 1,5 mm2, section : 0,2 mm2 - 4 mm2, type de montage: NS 35/7,5, NS 35/15, coloris: gris
- Forme identique aux bloc de jonction pour capteurs à 3 niveaux DIK...
- Pour le strap entre modules non-adjacents, les languettes des peignes de liaison sont retirées.
- Pour la signalisation optique du câblage des capteurs et des actionneurs, des bloc de jonction avec voyants lumineux rouges et verts sont disponibles.
- Le verrouillage de la partie supérieure du peigne de liaison dans le boîtier du bloc de jonction garantit un câblage libre de toutes les bornes ainsi qu'un positionnement ferme du pont.
- Contrairement aux bloc de jonction DIK, ces bloc de jonction de sortie sont en contact direct avec le profilé à l'étage inférieur et sont repérés en vert-jaune en tant que raccordement PE.
- Il est ainsi possible de câbler alternativement un actionneur et un capteur.
- Les raccordements de traversée repérables pour le câble de signal se trouvent à l'étage supérieur.
- L'étage intermédiaire alimente en tension les actionneurs raccordés.
Spécifications techniques
| Nombre de lignes | 3 |
| Nombre de connexions | 4 |
| Section nominale | 2,5 mm² |
| Couleur | gris |
| Matériau isolant | PA |
| Indice d'inflammabilité selon UL 94 | V2 |
| Tension de choc nominale | 4 kV |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Groupe de matériaux isolants | I |
| Puissance dissipée maximale dans les conditions nominales | 0.77 W |
| Raccordement selon la norme | IEC 60947-7-1/IEC 60947-7-2 |
| Courant nominal IN | 16 A (le courant est déterminé par le composant utilisé) |
| Courant de charge maximal | 16 A (avec une section de conducteur de 2,5 mm²) |
| Tension nominale UN | 250 V (la tension est déterminée par le composant utilisé) |
| Courant nominal IN (niveau supérieur) | 16 A |
| Courant de charge maximal (niveau supérieur) | 16 A |
| Tension nominale UN | 250 V |
| Panneau latéral ouvert | Non |
| Résultat de l'essai de surtension | Test réussi |
| Point de consigne de l'essai de tension de surtension | 4,8 kV |
| Résultat de l'essai de tension de tenue à fréquence industrielle | Test réussi |
| Consigne de tension de tenue de la fréquence d'alimentation | 1,5 kV |
| Vérification de la stabilité mécanique des points de connexion (connexion de 5 x conducteurs) | Test réussi |
| Résultat du test de flexion et d'arrachement | Test réussi |
| Vitesse de rotation de l'essai de flexion | 10 tr/min |
| Essai de flexion | 135 |
| Essai de flexion section du conducteur/poids | 0,2 mm² / 0,2 kg |
| Essai de flexion section du conducteur/poids | 2,5 mm² / 0,7 kg |
| Essai de flexion section du conducteur/poids | 4 mm² / 0,9 kg |
| Résultat de l'essai de traction | Test réussi |
| Résultat de l'ajustement serré du support | Test réussi |
| Ajustement serré sur le support | NS 35 |
| Point de consigne | 1 N |
| Résultat du test de chute de tension | Test réussi |
| Résultat de l'essai de montée en température | Test réussi |
| Résultat de la stabilité en court-circuit | Test réussi |
| Essai de court-circuit sur la section du conducteur | 2,5 mm² |
| Courant de courte durée | 0,3 kA |
| Essai de court-circuit sur la section du conducteur | 1,5 mm² |
| Courant de courte durée | 0,18 kA |
| Résultat de l'essai thermique | Test réussi |
| Preuve des caractéristiques thermiques (flamme d'aiguille) durée effective | 30 s |
| Indice de température relative du matériau isolant (Elec. ; UL 746 B) | 130 °C |
| Indice de température du matériau isolant (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Application d'un matériau d'isolation statique dans le froid | -60 °C |
| Inflammabilité de surface NFPA 130 (ASTM E 162) | passé |
| Densité optique spécifique des fumées NFPA 130 (ASTM E 662) | passé |
| Toxicité des gaz de fumée NFPA 130 (SMP 800C) | passé |
| Dégagement calorimétrique de chaleur NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Largeur | 6,2 mm |
| Longueur | 61 mm |
| Hauteur NS 35/7,5 | 54,5 mm |
| Hauteur NS 35/15 | 62 mm |
| Méthode de connexion | Raccordement à vis |
| Section transversale du conducteur solide min. | 0,2 mm² |
| Section du conducteur solide max. | 4 mm² |
| Section du conducteur flexible min. | 0,2 mm² |
| Section du conducteur flexible max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 12 |
| Section du conducteur flexible, avec embout sans gaine plastique min. | 0,25 mm² |
| Section du conducteur flexible, avec embout sans gaine plastique max. | 2,5 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique min. | 0,25 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique max. | 2,5 mm² |
| Section transversale avec pont d'insertion, solide max. | 4 mm² |
| Section transversale avec pont d'insertion, toronné max. | 2,5 mm² |
| 2 conducteurs de même section, solides min. | 0,2 mm² |
| 2 conducteurs de même section, solides max. | 1 mm² |
| 2 conducteurs de même section, toronnés min. | 0,2 mm² |
| 2 conducteurs de même section, toronnés max. | 1 mm² |
| Deux conducteurs de même section toronnés, avec embout et sans gaine plastique, au minimum | 0,25 mm² |
| Deux conducteurs de même section toronnés, avec embout et sans gaine plastique, au maximum | 1 mm² |
| Deux conducteurs de même section, flexibles, avec embouts TWIN, avec gaine en plastique, au minimum | 0,5 mm² |
| Deux conducteurs de même section, flexibles, avec embouts TWIN, avec gaine en plastique, au maximum | 1 mm² |
| Section transversale avec pont d'insertion, solide max. | 4 mm² |
| Section transversale avec pont d'insertion, toronné max. | 2,5 mm² |
| Longueur de dénudage | 8 mm |
| Jauge cylindrique interne | A3 |
| Filet de vis | M3 |
| Couple de serrage, min | 0,5 Nm |
| Couple de serrage max | 0,6 Nm |
| Température de fonctionnement | -60 °C ... 105 °C (température maximale de fonctionnement à court terme RTI Elec.) |
| Température ambiante (stockage/transport) | -25 °C ... 60 °C (pour une courte durée, n'excédant pas 24 h, -60 °C à +70 °C) |
| Humidité admissible (stockage/transport) | 30 % ... 70 % |
| Température ambiante (assemblage) | -5 °C ... 70 °C |
| Température ambiante (actionnement) | -5 °C ... 70 °C |
| Raccordement selon la norme | IEC 60947-7-1/IEC 60947-7-2 |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement : illimitée = EFUP-e |
| Chine RoHS | Pas de substances dangereuses au-dessus des valeurs seuils |
Accessories
Carte de marquage, blanc, repéré, longitudinal: numérotation continue 1 ... 10, 11 ... 20, etc. jusqu'à 91 ... (99)100, type de montage: collage, pour bloc de jonction au pas de : 6,2 mm, hauteur du champ de texte: 3,8 mm, largeur du champ de texte: 6,2 mm
Fiche porte-fusible, tension nominale: 400 V, intensité nominale: 6,3 A, type de raccordement: Raccord enfichable, largeur: 9,9 mm, hauteur: 45,4 mm, coloris: noir
Fiche porte-fusible, tension nominale: 250 V, intensité nominale: 6,3 A, type de raccordement: Raccord enfichable, profondeur: 45,7 mm, largeur: 6,1 mm, hauteur: 33,1 mm, coloris: noir
Fiche porte-fusible, tension nominale: 60 V, intensité nominale: 6,3 A, type de raccordement: Raccord enfichable, profondeur: 45,7 mm, largeur: 6,1 mm, hauteur: 33,1 mm, coloris: noir- Fiche porte-fusible, tension nominale: 24 V, intensité nominale: 6,3 A, type de raccordement: Raccord enfichable, profondeur: 45,7 mm, largeur: 6,1 mm, hauteur: 33,1 mm, coloris: noir
- Fiche porte-fusible, tension nominale: 12 V, intensité nominale: 6,3 A, type de raccordement: Raccord enfichable, profondeur: 45,7 mm, largeur: 6,1 mm, hauteur: 33,1 mm, coloris: noir
Carte de marquage, Carte, blanc, vierge, repérable avec : Crayon de marquage, type de montage: encliqueter, encliquetage dans la rainure de repérage plate, pour bloc de jonction au pas de : 6 mm, Nombre d'étiquettes: 250, hauteur du champ de texte: 6 mm, largeur du champ de texte: 6,1 mm
Profilé percé, Conditionnement par 25 unités (50 m), selon EN 60715, matériau: Acier, galvanisé, traité par passivation couche épaisse, Profil standard, coloris: argent
Profilé plein, Conditionnement par 25 unités (50 m), selon EN 60715, matériau: Acier, galvanisé, traité par passivation couche épaisse, Profil standard, coloris: argenté
Profilé percé, Conditionnement par 25 unités (50 m), selon EN 60715, matériau: Acier, galvanisé, passivation blanche, Profil standard, coloris: argenté
Profilé plein, Conditionnement par 10 unités (20 m), selon EN 60715, matériau: Acier, galvanisé, passivation blanche, Profil standard, coloris: argenté- Profilé plein, Conditionnement par 25 unités (50 m), selon EN 60715, matériau: Aluminium, aucun revêtement, Profil standard, coloris: argenté
Profilé percé, Conditionnement par 25 unités (50 m), selon EN 60715, matériau: Acier, galvanisé, Profil standard, coloris: argenté
Profilé plein, Conditionnement par 25 unités (50 m), selon EN 60715, matériau: Acier, galvanisé, Profil standard, coloris: argenté
Profilé plein, Conditionnement par 10 unités (20 m), selon EN 60715, matériau: Cuivre, aucun revêtement, Profil standard, coloris: cuivre
Profilé percé, Conditionnement par 25 unités (50 m), similaire à EN 60715, matériau: Acier, galvanisé, traité par passivation couche épaisse, Profil standard, coloris: argenté
Profilé plein, Conditionnement par 25 unités (50 m), similaire à EN 60715, matériau: Acier, galvanisé, traité par passivation couche épaisse, Profil standard, coloris: argenté
Profilé percé, Conditionnement par 25 unités (50 m), similaire à EN 60715, matériau: Acier, galvanisé, passivation blanche, Profil standard, coloris: blanc
Profilé plein, Conditionnement par 10 unités (20 m), similaire à EN 60715, matériau: Acier, galvanisé, passivation blanche, Profil standard, coloris: argenté
Profilé plein, similaire à EN 60715, matériau: Aluminium, aucun revêtement, Profil standard, coloris: argenté
Profilé percé, Conditionnement par 25 unités (50 m), similaire à EN 60715, matériau: Acier, galvanisé, Profil standard, coloris: argenté
Profilé plein, Conditionnement par 25 unités (50 m), similaire à EN 60715, matériau: Acier, galvanisé, Profil standard, coloris: argenté
Profilé plein, Conditionnement par 10 unités (20 m), similaire à EN 60715, matériau: Cuivre, aucun revêtement, Profil standard, coloris: cuivre
Profilé plein, Conditionnement par 10 unités (20 m), selon EN 60715, matériau: Acier, galvanisé, traité par passivation couche épaisse, Profil standard 2,3 mm, coloris: argenté
Ruban de repérage ZB, Rubans, blanc, vierge, repérable avec : PLOTMARK, CMS-P1-PLOTTER, type de montage: encliqueter, pour bloc de jonction au pas de : 6,2 mm, Nombre d'étiquettes: 10, hauteur du champ de texte: 10,5 mm, largeur du champ de texte: 6,15 mm
Ruban de repérage ZB, Rubans, blanc, repéré, repérable avec : CMS-P1-PLOTTER, impression longitudinale: numérotation continue 1 ... 10, 11 ... 20, etc. jusqu'à 491 ... 500, type de montage: encliqueter, pour bloc de jonction au pas de : 6,2 mm, Nombre d'étiquettes: 10, hauteur du champ de texte: 10,5 mm, largeur du champ de texte: 6,15 mm
Ruban de repérage ZB, Rubans, blanc, repéré, repérable avec : CMS-P1-PLOTTER, impression longitudinale: chiffres identiques 1 ou 2, etc. jusqu'à 100, type de montage: bloccaggio, pour bloc de jonction au pas de : 6,2 mm, Nombre d'étiquettes: 10, hauteur du champ de texte: 10,5 mm, largeur du champ de texte: 6,15 mm- Repères pour blocs de jonction, Rubans, blanc, repéré, repérable avec : CMS-P1-PLOTTER, longitudinal: L1, L2, L3, N, PE, L1, L2, L3, N, PE, type de montage: bloccaggio, pour bloc de jonction au pas de : 6,2 mm, Nombre d'étiquettes: 10, hauteur du champ de texte: 10,5 mm, largeur du champ de texte: 6,15 mm
- Repères pour blocs de jonction, Rubans, blanc, repéré, repérable avec : CMS-P1-PLOTTER, impression longitudinale: U, V, W, N, GND, U, V, W, N, GND, type de montage: bloccaggio, pour bloc de jonction au pas de : 6,2 mm, Nombre d'étiquettes: 10, hauteur du champ de texte: 10,5 mm, largeur du champ de texte: 6,15 mm
Repères pour blocs de jonction, Planche, blanc, vierge, repérable avec : BLUEMARK ID COLOR, BLUEMARK ID, BLUEMARK CLED, PLOTMARK, CMS-P1-PLOTTER, type de montage: encliqueter, pour bloc de jonction au pas de : 6,2 mm, Nombre d'étiquettes: 80, hauteur du champ de texte: 10,5 mm, largeur du champ de texte: 5,6 mm
Repères pour blocs de jonction, Planche, blanc, vierge, repérable avec : TOPMARK NEO, LASER TOPMARK, BLUEMARK ID COLOR, BLUEMARK ID, BLUEMARK CLED, THERMOMARK PRIME, THERMOMARK CARD 2.0, THERMOMARK CARD, type de montage: bloccaggio, pour bloc de jonction au pas de : 6,2 mm, Nombre d'étiquettes: 60, hauteur du champ de texte: 10,5 mm, largeur du champ de texte: 5,6 mm
Butée à montage rapide, pour rail DIN NS 35/7,5 ou NS 35/15, avec possibilité de repérage, largeur : 9,5 mm, coloris : gris
Butée de montage rapide, pour rail DIN NS 35/7,5 ou rail DIN NS 35/15, avec possibilité de repérage et emplacement pour FBS...5, FBS...6, KSS 5, KSS 6, largeur : 5,15 mm, coloris : gris
Butée, pour arrêter les bloc de jonction à deux et trois étages, largeur : 10 mm, coloris : gris
