Distributeur OfficielSKU
MPN
PSI-REP-PROFIBUS/12MB
Weight
0.232 kg

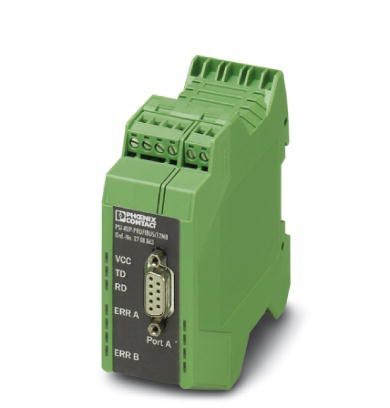

PSI-REP-PROFIBUS/12MB - Répéteur
Répéteur, pour la séparation de potentiel et l'augmentation de la portée pour PROFIBUS jusqu'à 12 Mbits/s, séparation quadruple, montage sur profilé, alimentation 24 V DC
- Détection automatique ou réglage fixe du débit de données par DIP switch
- Convient pour tous les débits jusqu'à 12 Mbit/s
- Isolation à 4 voies de grande qualité entre toutes les interfaces
- Suréchantillonnage pour la détection sûre des défaillances sporadiques
- Resynchronisation des bits pour une possibilité quasi-illimitée de mise en cascade des appareils
- Filtrage des télégrammes perturbés grâce à la reconnaissance du délimiteur de départ
- Combinaison modulaire possible avec les convertisseurs fibre optique PSI-MOS sur le connecteur sur profilé
Spécifications techniques
| Restriction de l'utilisation | CEM : produit de classe A, voir la déclaration du fabricant dans la zone de téléchargement. |
| Restriction de l'utilisation | L'utilisation dans des zones potentiellement explosives n'est pas autorisée en Chine. |
| Légende | Dimensions du boîtier |
| Largeur | 35 mm |
| Hauteur | 99 mm |
| Profondeur | 105 mm |
| Température ambiante (fonctionnement) | -20 °C ... 60 °C |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Humidité admissible (fonctionnement) | 30 % ... 95 % (sans condensation) |
| Altitude | ≤ 5000 m (pour les restrictions, voir la déclaration du fabricant pour le fonctionnement en altitude) |
| Altitude | ≤ 2000 m (zones dangereuses) |
| Degré de protection | IP20 |
| Immunité au bruit | EN 61000-4-2 |
| Canaux de transmission | 2 (1/1), TD, RD, semi-duplex |
| Retard de bits | 1 bit (mode direct) |
| Distorsion en bits, entrée | max. ± 35 % |
| Distorsion en bits, sortie | < 6.25 % |
| Isolation électrique | VCC // TBUS // PROFIBUS (A) // PROFIBUS (B) |
| Interfaces de données de tension d'essai | 1,5 kV |
| Tension d'essai interface de données/alimentation | 1,5 kVrms (50 Hz, 1 min.) |
| Compatibilité électromagnétique | Conformité à la directive CEM 2014/30/EU |
| Émissions sonores | EN 55011 |
| Type de montage | Montage sur rail DIN |
| Poids net | 212.4 g |
| Matériau du boîtier | PA 6.6-FR |
| Couleur | Vert |
| MTBF | 1136 ans (norme Telcordia, température de 25°C, cycle de fonctionnement de 21% (5 jours par semaine, 8 heures par jour)) |
| MTBF | 238 ans (norme Telcordia, température de 40°C, cycle de fonctionnement de 34,25% (5 jours par semaine, 12 heures par jour)) |
| MTTF | 1638 ans (norme SN 29500, température 25°C, cycle de fonctionnement 21%) |
| MTTF | 812 ans (norme SN 29500, température 40°C, cycle de fonctionnement 34,25%) |
| MTTF | 340 ans (norme SN 29500, température 40°C, cycle de fonctionnement 100%) |
| Tension d'alimentation nominale | 24 V DC (selon UL) |
| Plage de tension d'alimentation | 18 V DC ... 30 V DC (via le bornier à vis COMBICON enfichable) |
| Consommation de courant maximale | ≤ 2 A (pour le fonctionnement dans une station de connexion, via le connecteur pour rail DIN) |
| Consommation de courant typique | < 90 mA (24 V DC ) |
| Longueur de dénudage | 7 mm |
| Interface 1 | PROFIBUS selon IEC 61158, RS-485 2 conducteurs |
| Mode de fonctionnement | Par le biais du connecteur PROFIBUS |
| Méthode de connexion | Connecteur D-SUB-9 femelle |
| Format de fichier/codage | UART (11 bits, NRZ) |
| Commutation du sens des données | Contrôle automatique, temps de réponse min. de la station 2 bits |
| Support de transmission | Paire torsadée à 2 fils, blindée |
| Longueur de la transmission | ≤ 1200 m (en fonction de la vitesse de transmission et du type de câble) |
| Résistance de terminaison | Externe |
| Section transversale du conducteur solide min. | 0,2 mm² |
| Section du conducteur solide max. | 2,5 mm² |
| Section du conducteur flexible min. | 0,2 mm² |
| Section du conducteur flexible max. | 2,5 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 14 |
| Vitesse de transmission | 9,6/19,2/45,45/93,75/187,5/500/1500/3000/6000/12000 kbps (réglable manuellement et automatiquement) |
| Tension nominale de sortie | 5 V DC ±5 % |
| Courant de sortie | 50 mA |
| Nom de la sortie | Sortie relais |
| Description de la sortie | Sortie d'alarme |
| Nombre de sorties | 1 |
| Tension de commutation maximale | 60 V DC (charge résistive, charge générale) |
| Tension de commutation maximale | 30 V CA (charge résistive) |
| Tension de commutation maximale | 42 V CA (crête, charge résistive) |
| Limitation du courant continu | 0.46 A |
| Désignation | CE |
| Certificat | Conformité CE |
| Désignation | ATEX |
| Identification | ? ?? II 3 G Ex ec IIC T5 Gc |
| Certificat | UL 21 ATEX 2550X |
| Texte supplémentaire | Veuillez suivre les instructions spéciales d'installation figurant dans la documentation ! |
| Désignation | IECEx |
| Identification | Ex ec IIC T5 Gc |
| Certificat | IECEx ULD 21.00013X |
| Désignation | UL, USA / Canada |
| Identification | Classe I, Zone 2, AEx ec IIC T5 Gc |
| Identification | Ex ec IIC T5 Gc X |
| Identification | Classe I, Div. 2, Groupes A, B, C, D |
| Désignation | Approbation de la KC pour la Corée du Sud |
| Certificat | MSIP-REI-PCK-2708863 |
| Désignation | Essai de gaz corrosif |
| Identification | ISA-S71.04-1985 G3 Harsh Groupe A |
| Compatibilité électromagnétique | Conformité à la directive CEM 2014/30/EU |
| Type de test | Chute libre selon IEC 60068-2-32 |
| Résultat du test | 1 m |
| Type de test | Résistance aux vibrations selon EN 60068-2-6/IEC 60068-2-6 |
| Résultat du test | 5g, 10...150 Hz, 2,5 h, dans la direction XYZ |
| Type de test | Chocs selon EN 60068-2-27/IEC 60068-2-27 |
| Résultat du test | 15g, période de 11 ms, impulsion de choc demi-sinusoïdale |
| Émissions sonores | EN 55011 |
| Immunité au bruit | EN 61000-4-2 |
| Exempt de substances susceptibles de nuire à l'application du revêtement | selon P-VW 3.10.7 57 65 0 VW-AUDI-Seat central standard |
| Normes/réglementations | EN 61000-4-2 |
| Décharge de contact | ± 6 kV |
| Normes/réglementations | EN 61000-4-3 |
| Gamme de fréquences | 80 MHz ... 3 GHz |
| Normes/réglementations | EN 61000-4-4 |
| Commentaires | Critère B |
| Normes/réglementations | EN 61000-4-5 |
| Signal | ± 1 kV |
| Normes/réglementations | EN 55011 |
| Normes/réglementations | EN 61000-4-6 |
| Normes/réglementations | EN 62368 |
| REACh SVHC | Plomb 7439-92-1 |
| Chine RoHS | Respectueux de l'environnement Durée d'utilisation = 50 ans |
| Chine RoHS | Pour plus d'informations sur les substances dangereuses, voir l'onglet "Téléchargements", catégorie "Déclaration du fabricant". |
