Distributeur OfficielSKU
Weight
0.006 kg
Prendre note que cet item est Non Cancellable / Non Retournable

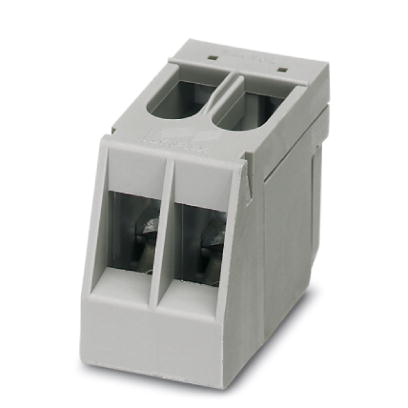

Bornier de transformateur, mode de raccordement : Raccordement à vis, longueur : 28,5 mm, largeur : 15 mm, hauteur : 19 mm, couleur : gris, type de montage : Rail DIN, Dispositif d'encliquetage de la bobine
Spécifications techniques
| Note | Pour les transformateurs installés sur les navires, il faut utiliser des rails DIN étanches à l'eau de mer, conformément à la réglementation de la Germanic Lloyd. Cette exigence est remplie par tous les types de rails., Lors du choix du type de connexion sur les transformateurs de sécurité conformément à la norme IEC 742/E... |
| Nombre de connexions | 4 |
| Couleur | gris |
| Matériau isolant | PA |
| Indice d'inflammabilité selon UL 94 | V2 |
| Tension de choc nominale | 8 kV |
| Tension d'isolation nominale | 800 V |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Raccordement selon la norme | IEC / EN |
| Tension nominale UN | 800 V (les données relatives à la tension ne sont possibles qu'en liaison avec le transformateur) |
| Nombre de postes | 2 |
| Spécification de l'essai de protection contre les chocs | DIN EN 50274 (VDE 0660-514):2002-11 |
| Protection du dos de la main | garantie |
| Protection des doigts | garantie |
| Résultat de l'essai de surtension | Test réussi |
| Point de consigne de l'essai de tension de surtension | 9,8 kV |
| Résultat de l'essai de tension de tenue à fréquence industrielle | Test réussi |
| Consigne de tension de tenue de la fréquence d'alimentation | 2 kV |
| Résultat de l'essai de stabilité mécanique des points de connexion (connexion de 5 x conducteurs) | Test réussi |
| Résultat de l'essai de flexion | Test réussi |
| Vitesse de rotation de l'essai de flexion | 10 tr/min |
| Essai de flexion | 135 |
| Essai de flexion section du conducteur/poids | 0,5 mm² / 0,3 kg, 0,75 mm² / 0,4 kg, 1,5 mm² / 0,4 kg |
| Résultat de l'essai de traction | Test réussi |
| Essai de traction sur la section transversale du conducteur | 0,5 mm² |
| Consigne de force de traction | 20 N |
| Essai de traction sur la section transversale du conducteur | 0,75 mm² |
| Consigne de force de traction | 30 N |
| Essai de traction sur la section transversale du conducteur | 1,5 mm² |
| Consigne de force de traction | 40 N |
| Résultat du test de chute de tension | Test réussi |
| Exigences, chute de tension | ≤ 3,2 mV |
| Résultat de l'essai de montée en température | Test réussi |
| Résultat de la stabilité en court-circuit | Test réussi |
| Essai de court-circuit sur la section du conducteur | 1,5 mm² |
| Courant de courte durée | 0,18 kA |
| Résultat de l'essai thermique | Test réussi |
| Preuve des caractéristiques thermiques (flamme d'aiguille) durée effective | 30 s |
| Oscillation, résultat du test de bruit à large bande | Test réussi |
| Spécification d'essai, oscillation, bruit à large bande | DIN EN 50155 (VDE 0115-200):2008-03 |
| Spectre d'essai | Essai de durée de vie catégorie 1, classe B, montage sur le corps |
| Fréquence des tests | f1 = 5 Hz à f2 = 150 Hz |
| Niveau de TSA | 0,02 g²/Hz |
| Accélération | 0,8 g |
| Durée du test par axe | 5 h |
| Directives du test | Axes X, Y et Z |
| Résultat de l'essai de choc | Test réussi |
| Spécification d'essai, essai de choc | DIN EN 50155 (VDE 0115-200):2008-03 |
| Forme de choc | Demi-sinus |
| Accélération | 5 g |
| Durée du choc | 30 ms |
| Nombre de chocs par direction | 3 |
| Directives du test | Axes X, Y et Z (positif et négatif) |
| Indice de température relative du matériau isolant (Elec., UL 746 B) | 125 °C |
| Indice de température du matériau isolant (DIN EN 60216-1 (VDE 0304-21)) | 115 °C |
| Largeur | 15 mm |
| Longueur | 28,5 mm |
| Hauteur | 19 mm |
| Section transversale du conducteur solide min. | 0,5 mm² |
| Section du conducteur solide max. | 1,5 mm² |
| Section du conducteur flexible min. | 0,75 mm² |
| Section du conducteur flexible max. | 1,5 mm² |
| Section du conducteur AWG min. | 20 |
| Section du conducteur AWG max. | 16 |
| Section du conducteur flexible, avec embout sans gaine plastique min. | 0,5 mm² |
| Section du conducteur flexible, avec embout sans gaine plastique max. | 1,5 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique min. | 0,5 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique max. | 1,5 mm² |
| 2 conducteurs de même section, solides min. | 0,5 mm² |
| 2 conducteurs de même section, solides max. | 1,5 mm² |
| 2 conducteurs de même section, toronnés min. | 0,75 mm² |
| 2 conducteurs de même section, toronnés max. | 1,5 mm² |
| 2 conducteurs de même section, toronnés, embouts sans gaine plastique, min. | 0,5 mm² |
| 2 conducteurs de même section, toronnés, embouts sans gaine plastique, max. | 1,5 mm² |
| 2 conducteurs de même section, toronnés, embouts TWIN avec gaine plastique, min. | 0,5 mm² |
| 2 conducteurs de même section, toronnés, embouts TWIN avec manchon en plastique, max. | 1 mm² |
| Méthode de connexion | Raccordement à vis |
| Longueur de dénudage | 9 mm |
| Jauge cylindrique interne | A1 |
| Filet de vis | M3 |
| Couple de serrage, min | 0,6 Nm |
| Couple de serrage max | 0,8 Nm |
Pourquoi Proax pour Phoenix Contact 2700337?
Proax est le distributeur autorisé de Phoenix Contact 2700337. Chez Proax, nous sommes l'un des plus grands distributeurs de Phoenix Contact en Amérique du Nord. Notre équipe technique interne, qui est hautement qualifiée, est prête à répondre à vos besoins techniques!
Avez-vous une question? pour vous aider à obtenir le bon produit le plus rapidement possible pour votre projet. Nous sommes toujours là pour vous aider!
Délai de livraison court
Personnel qualifié
Chat en direct
Support technique
Inventaire local
60+ ans d'expérience
Informations complémentaires
| Taille de l'emballage | 50 |
