Distributeur OfficielSKU
Weight
0.009 kg
Prendre note que cet item est Non Cancellable / Non Retournable

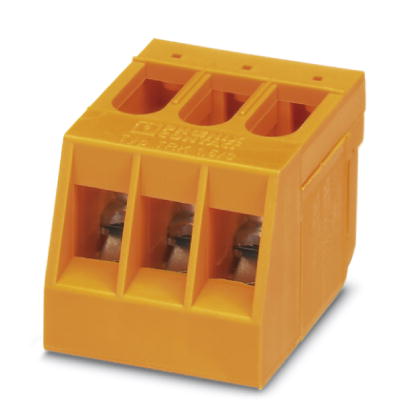

Bornier de transformateur, méthode de connexion : Raccordement à vis, longueur : 28,5 mm, largeur : 22,5 mm, hauteur : 19 mm, couleur : orange, type de montage : Rail DIN, Dispositif d'encliquetage de la bobine
Spécifications techniques
| Note | Pour les transformateurs installés sur les navires, il faut utiliser des rails DIN étanches à l'eau de mer, conformément à la réglementation de la Germanic Lloyd. Cette exigence est remplie par tous les types de rails., Lors du choix du type de connexion sur les transformateurs de sécurité conformément à la norme IEC 742/E... |
| Nombre de connexions | 6 |
| Couleur | Orange |
| Matériau isolant | PA |
| Indice d'inflammabilité selon UL 94 | V2 |
| Tension de choc nominale | 8 kV |
| Tension d'isolation nominale | 800 V |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Raccordement selon la norme | IEC / EN |
| Tension nominale UN | 800 V (les données relatives à la tension ne sont possibles qu'en liaison avec le transformateur) |
| Largeur | 22,5 mm |
| Longueur | 28,5 mm |
| Hauteur | 19 mm |
| Section transversale du conducteur solide min. | 0,5 mm² |
| Section du conducteur solide max. | 1,5 mm² |
| Section du conducteur flexible min. | 0,75 mm² |
| Section du conducteur flexible max. | 1,5 mm² |
| Section du conducteur AWG min. | 20 |
| Section du conducteur AWG max. | 16 |
| Section du conducteur flexible, avec embout sans gaine plastique min. | 0,5 mm² |
| Section du conducteur flexible, avec embout sans gaine plastique max. | 1,5 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique min. | 0,5 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique max. | 1,5 mm² |
| 2 conducteurs de même section, solides min. | 0,5 mm² |
| 2 conducteurs de même section, solides max. | 1,5 mm² |
| 2 conducteurs de même section, toronnés min. | 0,75 mm² |
| 2 conducteurs de même section, toronnés max. | 1,5 mm² |
| 2 conducteurs de même section, toronnés, embouts sans gaine plastique, min. | 0,5 mm² |
| 2 conducteurs de même section, toronnés, embouts sans gaine plastique, max. | 1,5 mm² |
| 2 conducteurs de même section, toronnés, embouts TWIN avec gaine plastique, min. | 0,5 mm² |
| 2 conducteurs de même section, toronnés, embouts TWIN avec manchon en plastique, max. | 1 mm² |
| Méthode de connexion | Raccordement à vis |
| Longueur de dénudage | 9 mm |
| Jauge cylindrique interne | A1 |
| Filet de vis | M3 |
| Couple de serrage, min | 0,6 Nm |
| Couple de serrage max | 0,8 Nm |
Pourquoi Proax pour Phoenix Contact 2700298?
Proax est le distributeur autorisé de Phoenix Contact 2700298. Chez Proax, nous sommes l'un des plus grands distributeurs de Phoenix Contact en Amérique du Nord. Notre équipe technique interne, qui est hautement qualifiée, est prête à répondre à vos besoins techniques!
Avez-vous une question? pour vous aider à obtenir le bon produit le plus rapidement possible pour votre projet. Nous sommes toujours là pour vous aider!
Délai de livraison court
Personnel qualifié
Chat en direct
Support technique
Inventaire local
60+ ans d'expérience
Informations complémentaires
| Taille de l'emballage | 50 |
