2692380
Distributeur OfficielSKU
PHX2692380
MPN
IL S3 BK DI8 DO4 2TX-PAC
Weight
0.344 kg

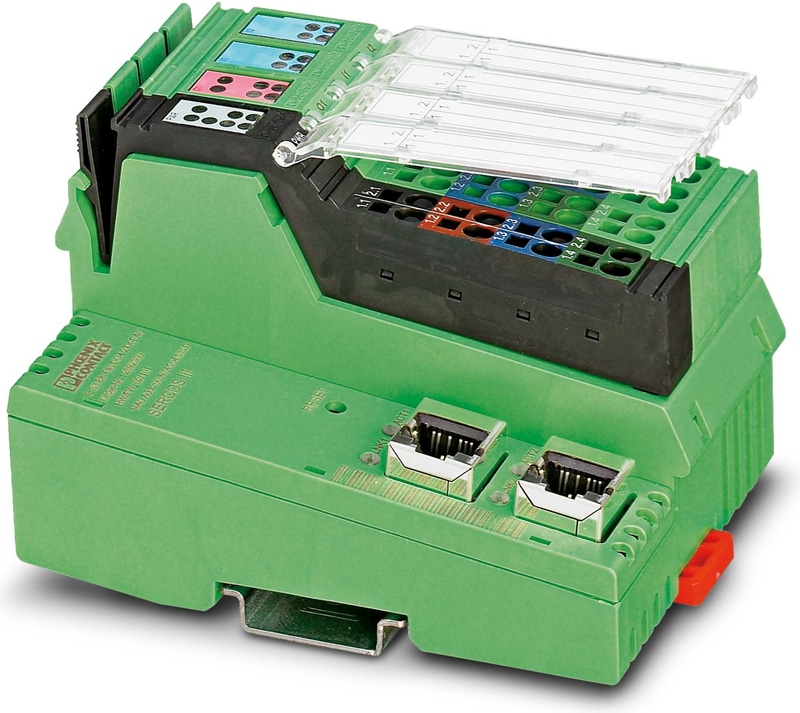

IL S3 BK DI8 DO4 2TX-PAC - Coupleur de bus
Inline, Coupleur de bus, Sercos, Connecteur femelle RJ45, Entrées TOR: 8, 24 V DC, connectique: 3 fils, Sorties TOR: 4, 24 V DC, 500 mA, connectique: 3 fils, vitesse de transmission dans le bus local: 500 kBit/s / 2 MBit/s, indice de protection: IP20, Y compris connecteurs Inline, champs de repérage et plaque terminale
- 2 ports Ethernet
- Détection automatique de la vitesse de transmission dans le bus local (500 kBit/s ou 2 MBit/s)
- 8 entrées TOR, 4 sorties TOR (embarquées)
- Temps de cycle min. Sercos 250 µs
- FSP-IO (Function Specific Profile-IO) pour appareils E/S modulaires
- Max. 6 liaisons en temps réel
- Hot-plugging (connexion à chaud) des équipements dans le réseau Sercos
- Trace du diagnostic
- Internet Protocol Services (IPS)
- Spécifications Sercos V1.3.1
- Diagnostic Sercos LED S et phases de communication LED CP
Spécifications techniques
| Largeur | 80 mm |
| Hauteur | 119,8 mm |
| Profondeur | 71,5 mm |
| Note sur les dimensions | Spécifications des connecteurs |
| Température ambiante (fonctionnement) | -25 °C ... 60 °C |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Humidité admissible (fonctionnement) | 10 % ... 95 % (sans condensation) |
| Humidité admissible (stockage/transport) | 10 % ... 95 % (sans condensation) |
| Pression d'air (fonctionnement) | 70 kPa ... 106 kPa (jusqu'à 3000 m au-dessus du niveau de la mer) |
| Pression atmosphérique (stockage/transport) | 70 kPa ... 106 kPa (jusqu'à 3000 m au-dessus du niveau de la mer) |
| Degré de protection | IP20 |
| Couleur | Vert |
| Poids net | 298 g |
| Note sur les spécifications de poids | avec connecteurs, champs de marquage et plaque d'extrémité |
| Messages de diagnostic | Court-circuit ou surcharge des sorties numériques Oui |
| Messages de diagnostic | Défaut d'alimentation du capteur Oui |
| Messages de diagnostic | Défaut d'alimentation de l'actionneur Oui |
| Type de montage | Montage sur rail DIN |
| Désignation | Sercos |
| Nombre d'interfaces | 2 |
| Méthode de connexion | Prise RJ45 |
| Désignation | Bus local en ligne |
| Nombre d'interfaces | 1 |
| Méthode de connexion | Cavalier de données en ligne |
| Vitesse de transmission | 500 kbps / 2 Mbps (détection automatique, pas de système combiné) |
| Nombre de dispositifs pris en charge | max. 63 (par station) |
| Nombre de dispositifs de bus locaux pouvant être connectés | max. 63 |
| Nombre de dispositifs avec canal de paramètres | max. 16 |
| Nombre de terminaux de dérivation pris en charge avec dérivation de bus à distance | 0 |
| Désignation | Sercos |
| Type d'équipement | Esclave Sercos |
| Profil de l'appareil | FSP_IO |
| Désignation | Alimentation du coupleur de bus UBK ; la puissance de communication UL (7,5 V) et l'alimentation analogique UANA (24 V) sont générées à partir de l'alimentation du coupleur de bus. |
| Tension d'alimentation | 24 V DC (via le connecteur Inline) |
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC (y compris toutes les tolérances, y compris l'ondulation) |
| Consommation de courant | typ. 60 mA (sans les borniers E/S connectés) |
| Consommation de courant | max. 1 A (avec le nombre maximum de blocs de jonction E/S connectés) |
| Désignation | Puissance de communication (UL) |
| Tension d'alimentation | 7,5 V DC |
| Unité d'alimentation | max. 0.8 A |
| Désignation | Fourniture de modules analogiques (UANA) |
| Tension d'alimentation | 24 V DC |
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC (y compris toutes les tolérances, y compris l'ondulation) |
| Unité d'alimentation | max. 0.5 A |
| Désignation | Alimentation du circuit principal (UM) |
| Tension d'alimentation | 24 V DC (via le connecteur Inline) |
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC (y compris toutes les tolérances, y compris l'ondulation) |
| Unité d'alimentation | max. 8 A (somme de UM + US) |
| Consommation de courant | min. 3 mA (sans périphériques connectés) |
| Consommation de courant | max. 8 A |
| Désignation | Alimentation du circuit du segment (US) |
| Tension d'alimentation | 24 V DC (via le connecteur Inline) |
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC (y compris toutes les tolérances, y compris l'ondulation) |
| Unité d'alimentation | max. 8 A (somme de UM + US) |
| Consommation de courant | max. 8 A |
| Consommation de courant | min. 3 mA (sans périphériques connectés) |
| Nom de l'entrée | Entrées numériques |
| Description de l'entrée | EN 61131-2 type 1 |
| Méthode de connexion | Connecteur en ligne |
| Technologie de connexion | 3 conducteurs |
| Nombre d'entrées | 8 |
| Temps de réponse typique | environ 500 µs |
| Circuit de protection | Protection contre les inversions de polarité Diode de suppression |
| Tension d'entrée nominale UIN | 24 V DC |
| Courant d'entrée nominal à UIN | typ. 3 mA |
| Tension d'entrée | 24 V DC |
| Plage de tension d'entrée Signal "0 | -30 V DC ... 5 V DC |
| Plage de tension d'entrée Signal "1 | 15 V DC ... 30 V DC |
| Courant d'entrée typique par canal | typ. 3 mA |
| Nom de la sortie | Sorties numériques |
| Nombre de sorties | 4 |
| Méthode de connexion | Connecteur en ligne |
| Technologie de connexion | 3 conducteurs |
| Circuit de protection | Protection contre les courts-circuits et les surcharges Circuit de roue libre dans le circuit d'attaque de la sortie |
| Tension de sortie | 24 V DC -1 V (au courant nominal) |
| Tension de sortie nominale | 24 V DC |
| Courant de sortie par canal | max. 500 mA |
| Courant de sortie de l'appareil | max. 2 A |
| Charge nominale, inductive | 12 VA (1,2 H, 48 Ω) |
| Charge nominale, lampe | 12 W |
| Charge nominale, ohmique | 12 W |
| Limitation de la tension induite lors d'une interruption de circuit | environ -30 V |
| Tension de sortie à l'arrêt | max. 500 mV |
| Courant de sortie à l'arrêt | max. 500 µA (Lorsqu'elle n'est pas chargée, une tension peut être mesurée même à une sortie qui n'est pas réglée). |
| Comportement en cas de surcharge | Redémarrage automatique |
| Comportement en cas de surcharge inductive | La sortie peut être détruite |
| Résistance de la tension inverse aux impulsions courtes | Résistance à la tension inverse |
| Immunité aux décharges électrostatiques (ESD) | Test d'immunité selon EN 61000-6-2/IEC 61000-6-2 Décharge électrostatique (ESD) EN 61000-4-2/IEC 61000-4-2 Critère B, décharge par contact de 6 kV, décharge dans l'air de 8 kV |
| Immunité à l'EF | Test d'immunité selon EN 61000-6-2/IEC 61000-6-2 Champs électromagnétiques EN 61000-4-3/IEC 61000-4-3 Critère A, intensité du champ : 10 V/m |
| Immunité à l'éclatement | Essai d'immunité conformément à EN 61000-6-2/IEC 61000-6-2 Transitoires rapides (burst) EN 61000-4-4/IEC 61000-4-4 Critère A, toutes les interfaces 1 kVCritère B, toutes les interfaces 2 kV |
| Immunité à la surtension | Essai d'immunité conformément à EN 61000-6-2/IEC 61000-6-2 Surtension transitoire (surge) EN 61000-4-5/IEC 61000-4-5 Critère B, lignes d'alimentation DC : 0,5 kV/0,5 kV (symétrique/asymétrique), blindage du câble de bus de terrain 1 kV |
| Immunité aux interférences conduites | Test d'immunité selon EN 61000-6-2/IEC 61000-6-2 Interférences conduites EN 61000-4-6/IEC 61000-4-6 Critère A, Tension d'essai 10 V |
| Émission d'interférences | Essai d'émission de bruit conformément à la norme EN 61000-6-4/IEC 61000-6-4 Classe A |
| Essais mécaniques | Résistance aux vibrations selon EN 60068-2-6/IEC 60068-2-6 5g |
| Essais mécaniques | Chocs selon EN 60068-2-27/IEC 60068-2-27 Fonctionnement : 25g, durée 11 ms, impulsion de choc semi-sinusoïdale |
| Classe de protection | III (IEC 61140, EN 61140, VDE 0140-1) |
| REACh SVHC | Plomb 7439-92-1 |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement : illimitée = EFUP-e |
| Chine RoHS | Pas de substances dangereuses au-dessus des valeurs seuils |
