2314273
Distributeur OfficielSKU
PHX2314273
MPN
FLKMS-KS40/SI/AI16/YCS
Weight
0.754 kg
Series FLKMS-KS

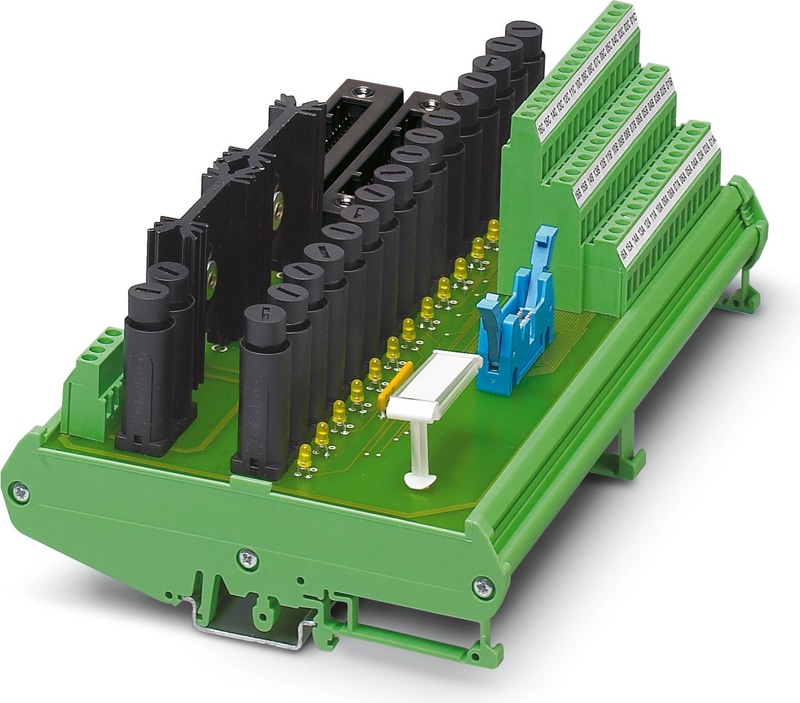

FLKMS-KS40/SI/AI16/YCS - Module passif
Module analogique de 16 canaux à raccordement vissé et un fusible par chemin de signal (5x20 mm) avec voyant de défaillance (LED). Réalisation redondante de l'alimentation en tension et de la connexion système à 40 pôles. Adapté pour les cartes Yokogawa AAI141 et AAI143.
- Pour modules analogiques AAI 141 et AAI 143 (exploitation des modules en mode 4 fils)
- 16 fusibles enfichables (CEI 127-2, 5 x 20, 0,1 A) par alimentation plus et affichage d'état par LED
- Alimentation redondante (fusible CEI 127-2, 5 x 20, 2 A)
Spécifications techniques
| Largeur | 215,5 mm |
| Hauteur | 125,5 mm |
| Profondeur | 79,5 mm |
| Température ambiante (fonctionnement) | -20 °C ... 50 °C |
| Température ambiante (stockage/transport) | -20 °C ... 70 °C |
| Degré de protection | IP00 |
| Tension nominale UN | 30 V DC |
| Courant max. admissible (par branche) | 100 mA |
| Courant maximal admissible (toutes les branches) | 2 A (P1+, P2+) |
| Nombre de postes | 40 |
| Position de montage | tous |
| Instructions de montage | En rangées à espacement nul |
| Nom de la connexion | Sur le terrain |
| Méthode de connexion | Raccordement à vis |
| Longueur de dénudage | 8 mm |
| Filet de vis | M3 |
| Section transversale du conducteur solide | 0,2 mm² ... 4 mm² |
| Section transversale du conducteur flexible | 0,2 mm² ... 2,5 mm². |
| Section du conducteur AWG | 24 ... 12 |
| Nom de la connexion | Niveau du contrôleur |
| Méthode de connexion | Compatible avec le système KS de Yokogawa |
| Nombre de connexions | 2 |
| Nombre de postes | 40 |
| Note | Câbles de système utilisables : Phoenix Contact YUC40, Yokogawa KS1 |
| Couple | 0,5 Nm |
| Nom de la connexion | Connecteur HART |
| Méthode de connexion | Connecteur HART |
| Nombre de connexions | 1 |
| Contrôleur | YOKOGAWA CS3000 CentumVP |
| - carte E/S appropriée | AAI141 |
| - carte E/S appropriée | AAI143 |
| Contrôleur | YOKOGAWA STARDOM |
| - carte E/S appropriée | NFAI141 |
| - carte E/S appropriée | NFAI143 |
| - carte E/S appropriée | NFAI135 |
| Normes/réglementations | DIN EN 50178 |
| Normes/réglementations | IEC 60664 |
| Tension d'isolation nominale | 50 V |
| Tension de choc nominale | 0,5 kV (isolation fonctionnelle) |
| Degré de pollution | 2 |
| Catégorie de surtension | II |
| REACh SVHC | Plomb 7439-92-1 |
| Chine RoHS | Respectueux de l'environnement Durée d'utilisation = 50 ans |
| Chine RoHS | Pour plus d'informations sur les substances dangereuses, voir l'onglet "Téléchargements", catégorie "Déclaration du fabricant". |
