Distributeur OfficielSKU
MPN
DFLK 34
Weight
0.108 kg
Series DFLK

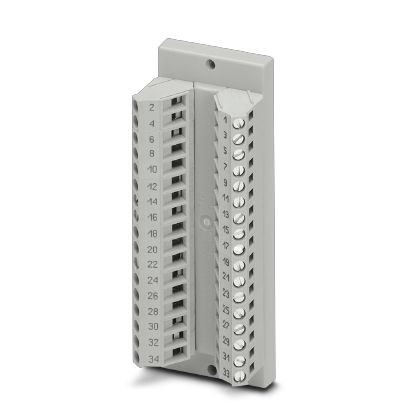

DFLK 34 - Module interface
Le module d'exécution VARIOFACE réalise une liaison 1:1 entre des blocs de jonction à vis et un connecteur mâle IDC / FLK (2,54 mm, 34 pôles)
Spécifications techniques
| Type de note | Notes sur le fonctionnement |
| Note | Ne pas connecter les canaux adjacents à des tensions SELV/ PELV et à des tensions dangereuses au toucher. |
| Type de note | Notes sur le fonctionnement |
| Note | |
| Largeur | 40 mm |
| Hauteur | 103,5 mm |
| Profondeur | 47,5 mm |
| Température ambiante (fonctionnement) | -20 °C ... 50 °C |
| Température ambiante (stockage/transport) | -20 °C ... 70 °C |
| Altitude maximale | ≤ 2000 m |
| Degré de protection | IP20 |
| Degré de protection | ≥ IP54 (lieu d'installation) |
| Tension de fonctionnement maximale admissible | 25 V AC |
| Tension de fonctionnement maximale admissible | 60 V DC |
| Courant max. admissible | 1 A (par chemin) |
| Courant total maximal autorisé | 34 A (TA = 50°C) |
| Nombre de postes | 34 |
| Affichage de l'état | Non |
| Position de montage | tous |
| Instructions de montage | En rangées à espacement nul |
| Nom de la connexion | Sur le terrain |
| Raccordement selon la norme | IEC / EN |
| Méthode de connexion | Raccordement à vis |
| Longueur de dénudage | 8 mm |
| Filet de vis | M3 |
| Section transversale du conducteur solide | 0,2 mm² ... 4 mm² |
| Section transversale du conducteur flexible | 0,2 mm² ... 2,5 mm². |
| Section du conducteur AWG | 24 ... 12 |
| Nom de la connexion | Niveau du contrôleur |
| Méthode de connexion | Bande de broches IDC/FLK |
| Nombre de connexions | 1 |
| Nombre de postes | 34 |
| Pitch | 2,54 mm |
| Désignation | Distances d'isolement dans l'air et lignes de fuite |
| Normes/réglementations | DIN EN 50178 |
| Tension d'isolation nominale | 63 V |
| Tension de choc nominale | 0,6 kV |
| Isolation | Isolation fonctionnelle |
| Degré de pollution | 2 |
| Catégorie de surtension | II |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement : illimitée = EFUP-e |
| Chine RoHS | Pas de substances dangereuses au-dessus des valeurs seuils |
Accessories
Câble rond pré-équipé; raccordement 1 : IDC/FLK connecteur femelle (1x 34-pôles); raccordement 2 : IDC/FLK connecteur femelle (1x 34-pôles); longueur de câble: 0,5 m- Câble rond pré-équipé; raccordement 1 : IDC/FLK connecteur femelle (1x 34-pôles); raccordement 2 : IDC/FLK connecteur femelle (1x 34-pôles); longueur de câble: 1 m
- Câble rond pré-équipé; raccordement 1 : IDC/FLK connecteur femelle (1x 34-pôles); raccordement 2 : IDC/FLK connecteur femelle (1x 34-pôles); longueur de câble: 1,5 m
- Câble rond pré-équipé; raccordement 1 : IDC/FLK connecteur femelle (1x 34-pôles); raccordement 2 : IDC/FLK connecteur femelle (1x 34-pôles); longueur de câble: 2 m
- Câble rond pré-équipé; raccordement 1 : IDC/FLK connecteur femelle (1x 34-pôles); raccordement 2 : IDC/FLK connecteur femelle (1x 34-pôles); longueur de câble: 3 m
- Câble rond pré-équipé; raccordement 1 : IDC/FLK connecteur femelle (1x 34-pôles); raccordement 2 : IDC/FLK connecteur femelle (1x 34-pôles); longueur de câble: 4 m
- Câble rond pré-équipé; raccordement 1 : IDC/FLK connecteur femelle (1x 34-pôles); raccordement 2 : IDC/FLK connecteur femelle (1x 34-pôles); longueur de câble: 6 m
- Câble rond pré-équipé; raccordement 1 : IDC/FLK connecteur femelle (1x 34-pôles); raccordement 2 : IDC/FLK connecteur femelle (1x 34-pôles); longueur de câble: 8 m
- Câble rond pré-équipé; raccordement 1 : IDC/FLK connecteur femelle (1x 34-pôles); raccordement 2 : IDC/FLK connecteur femelle (1x 34-pôles); longueur de câble: 10 m
