Distributeur OfficielSKU
MPN
PACT MCR-V2-5012- 85- 600-5A-1
Weight
0.469 kg
Prendre note que cet item est Non Cancellable / Non Retournable
Series PACT-MCR-V

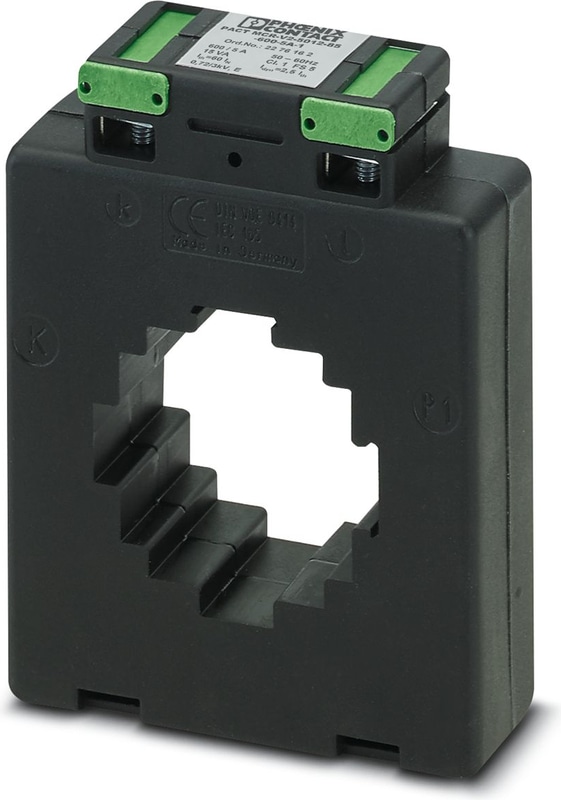

PACT MCR-V2-5012- 85- 600-5A-1 - Transformateur de courant
Transformateur de courant enfichable, courant primaire 600 A AC, courant secondaire 5 A AC ; classe de précision 1 ; puissance assignée 15 VA
Spécifications techniques
| Largeur | 30 mm |
| Hauteur | 108 mm |
| Profondeur | 85 mm |
| Largeur avec assemblage alternatif | 85 mm |
| Hauteur avec assemblage alternatif | 108 mm |
| Profondeur avec assemblage alternatif | 30 mm |
| Conducteur primaire rond (diamètre) | 42 mm |
| Dimensions : Rail primaire en cuivre | 50 mm 12 mm |
| Dimensions : Rail primaire en cuivre | 2 40 mm 10 mm |
| Température ambiante (fonctionnement) | -25 °C ... 40 °C |
| Température ambiante (stockage/transport) | -25 °C ... 40 °C |
| Altitude maximale | ≤ 1000 m |
| Humidité admissible (fonctionnement) | Utilisation uniquement à l'intérieur, sans condensation |
| Type de convertisseur | Convertisseurs enfichables |
| Peut être calibré | Non |
| Matériau du boîtier | PA 6.6 |
| Courant thermique nominal de courte durée | Ith = 60 * In |
| Courant thermique nominal continu | Id = 1,2 * In |
| Courant de choc nominal | Idyn = 2,5 * Ith |
| Fréquence nominale fN | 50 Hz |
| Fréquence nominale fN | 60 Hz |
| Puissance nominale | 15 VA |
| Courant nominal primaire Ipn | 0 A ... 600 A |
| Courant nominal secondaire Isn | 5 A AC |
| Facteur de limitation du courant de choc | FS 5 |
| Classe de précision | 1 |
| Méthode de connexion | Raccordement à vis |
| Section transversale du conducteur flexible | 2x 2,5 mm² ... 4 mm² (bornes secondaires avec connexion à vis) |
| Normes/réglementations | EN 61869 |
| Tension d'isolation nominale | 1 kV (conducteur de phase/neutre) |
| Désignation | UL, USA / Canada |
| Identification | XODW8.E323953 |
| Chine RoHS | Respectueux de l'environnement Durée d'utilisation = 50 ans |
| Chine RoHS | Pour plus d'informations sur les substances dangereuses, voir l'onglet "Téléchargements", catégorie "Déclaration du fabricant". |
Accessories
Fixation rapide de transformateur pour transformateurs de courant PACT noirs (non compatible avec les transformateurs de courant PACT gris), tiges de fixation : 65 mm, patte de fixation : 13 mm
Fixation rapide de transformateur pour transformateurs de courant PACT noirs (non compatible avec les transformateurs de courant PACT gris), tiges de fixation : 40 mm, patte de fixation : 13 mm
