2200158
Distributeur OfficielSKU
PHX2200158
MPN
UM-PRO 122 COVER-L BK
Weight
0.019 kg
Prendre note que cet item est Non Cancellable / Non Retournable
Series UM-PRO

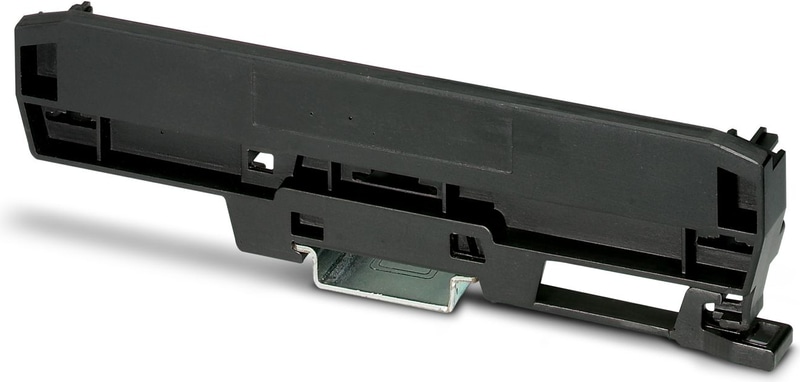

UM-PRO 122 COVER-L BK - Elément latéral
Élément latéral (gauche) avec pied de montage du profilé pour profilés UM-PRO de 122 mm de largeur de circuit imprimé
- Longueur du boîtier découpée au millimètre près
- Format ouvert permettant l'intégration facile des composants électroniques de grande taille
- Résistance à la chaleur UM-PRO en polyamide, avec homologation UL jusqu'à 100 °C
- Grande facilité de montage des appareils grâce au montage à clipser (assemblage des éléments latéraux sans outil)
- Grande flexibilité grâce à des capots de protection positionnables au choix
Spécifications techniques
| Brève description de l'article | Élément latéral |
| Type | UM-PRO 122 COVER-L BK |
| Numéro d'article | 2200158 |
| Type de logement | Boîtiers de section emboutis |
| Série de boîtiers | UM-PRO |
| Type | Élément latéral (gauche) avec pied de montage pour le rail DIN |
| Max. Code IP à atteindre | IP20 |
| Type de montage | Montage sur rail DIN/montage mural (avec bride de montage en option) |
| Largeur du profilé PCB (sélectionnable) : | 122 mm [UM122] |
| Largeur [ w ] | 19,5 mm |
| Hauteur [ h ] | 142,3 mm |
| Profondeur [ d ] | 39,45 mm |
| Profondeur à partir du bord supérieur du rail DIN [ d ] | 32,45 mm |
| Matériau du boîtier | Polyamide |
| Couleur (RAL) | noir (9005) |
| Indice d'inflammabilité selon UL 94 | V0 |
| Température ambiante (stockage/transport) | -40 °C ... 55 °C |
| Température ambiante (assemblage) | -5 °C ... 100 °C |
| Température ambiante (fonctionnement) | -40 °C ... 105 °C (en fonction de la puissance dissipée) |
| Humidité relative (stockage/transport) | 80 % |
| Nombre de supports de cartes de circuits imprimés | 3 |
| Épaisseur du circuit imprimé | 1,4 mm ... 1,8 mm |
| Surface du PCB | 700 mm² ... 1200 mm² (par cm de profilé de base) |
| Type de montage de la carte de circuit imprimé | Insertion/sécurisation avec des éléments supplémentaires |
| Spécifications | IEC 60068-2-31:2008-05 |
| Hauteur de chute | 50 cm |
| Nombre de cycles de chute | 50 |
| Spécifications | IEC 60695-10-2:2014-02 |
| Température | 125 °C |
| Durée du test | 1 h |
| La force | 20 N |
| Spécifications | DIN EN 60695-2-11 (VDE 0471-2-11):2014-11 |
| Température | 850 °C |
| Durée d'exposition | 30 s |
| Type de note | Instructions de montage : |
| Note | Se référer à la fiche technique de la gamme dans la zone de téléchargement. |
| Type d'emballage | emballé dans du carton |
| Pièces par paquet | 10 |
| Dénomination unités d'emballage | Pcs. |
| Type d'emballage extérieur | Carton |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement : illimitée = EFUP-e |
| Chine RoHS | Pas de substances dangereuses au-dessus des valeurs seuils |
