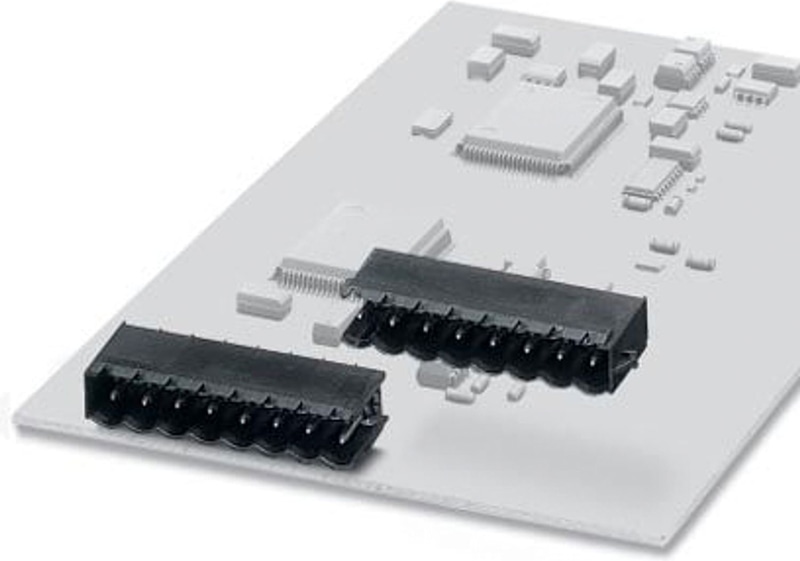

The figure shows a left and a right plug, as 8-pos. version
1959383
Distributeur OfficielSKU
PHX1959383
MPN
CCA 2,5/ 6-GL-5,08RNP26THR
Prendre note que cet item est Non Cancellable / Non Retournable
Series CCA
CCA 2,5/ 6-GL-5,08RNP26THR - Embase de circuit imprimé
Embase de circuit imprimé, section nominale: 2,5 mm2, intensité nominale: 12 A, tension de référence (III/2): 320 V, surface des contacts: Sn, type de contact: Mâle, nombre de rangées: 1, nombre de pôles: 6, gamme d'articles: CCA 2,5/..-G-RN, pas: 5,08 mm, montage: Soudage THR / Soudage à la vague, plan des broches: Brochage linéaire, longueur de broche [P]: 2,6 mm, nombre de picots par potentiel: 1, système débrochable: COMBICON MSTB 2,5, Orientation du modèle d'enfichage: Standard, verrouillage: Verrouillage par encliquetage, type de fixation: Cran d'arrêt, Article à bride de verrouillage, les connecteurs mâles Two In One doivent toujours être assemblés à partir d'un segment de gauche (L) et d'un segment de droite (R). Veuillez tenir compte de la pièce ou de l'accessoire correspondant afin de compléter les connecteurs mâles THR.
- Conçue pour les procédés de soudage TMS
- Flexibilité maximale pour la conception d'appareils : une embase pour connecteurs avec différentes connectiques
- Contour fermé pour une stabilité optimale du connecteur
- Le verrouillage à fonctionnement intuitif protège de tout sectionnement intempestif
Spécifications techniques
| Longueur | 12 mm |
| Pitch | 5,08 mm |
| Courant nominal (IN) | 12 A |
| Courant de charge maximal | 12 A (par position) |
| Couleur | Noir |
| Nombre de postes | 6 |
Pourquoi Proax pour Phoenix Contact 1959383?
Proax est le distributeur autorisé de Phoenix Contact 1959383. Chez Proax, nous sommes l'un des plus grands distributeurs de Phoenix Contact en Amérique du Nord. Notre équipe technique interne, qui est hautement qualifiée, est prête à répondre à vos besoins techniques!
Avez-vous une question? pour vous aider à obtenir le bon produit le plus rapidement possible pour votre projet. Nous sommes toujours là pour vous aider!
Délai de livraison court
Personnel qualifié
Chat en direct
Support technique
Inventaire local
60+ ans d'expérience
Informations complémentaires
| Taille de l'emballage | 50 |
