1907144
Distributeur OfficielSKU
PHX1907144
MPN
MKDSV 5/ 3-7,62
Weight
0.009 kg
Prendre note que cet item est Non Cancellable / Non Retournable
Series MKDSV

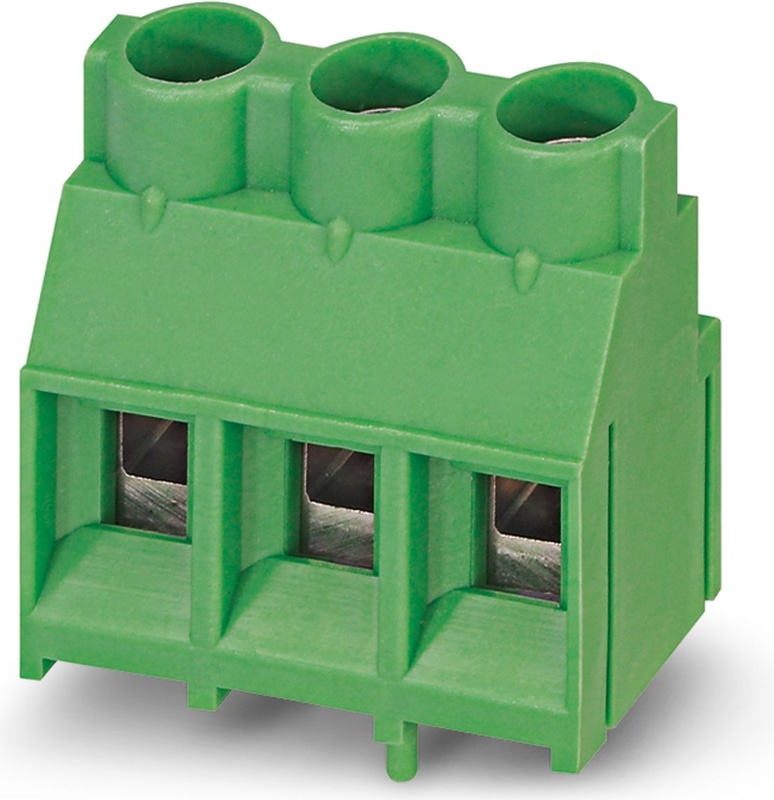

MKDSV 5/ 3-7,62 - Bloc de jonction C.I.
Borne de circuit imprimé, intensité nominale: 32 A, tension de référence (III/2): 630 V, section nominale: 4 mm2, nombre de potentiels: 3, nombre de rangées: 1, nombre de pôles par rangée: 3, gamme d'articles: MKDSV 5, pas: 7,62 mm, type de raccordement: Raccordement vissé avec bague, surface d'attaque des vis: L Fente longitudinale, montage: Soudage à la vague, sens d'enfichage conducteur/circuit imprimé: 0 °, Disposition des broches: Brochage linéaire, Longueur de broche [P]: 5,1 mm, nombre de picots par potentiel: 1, type de conditionnement: emballé dans un carton. L'article est juxtaposable à différents nombres de pôles !
- Le principe de raccordement mondialement reconnu permet une utilisation universelle
- Echauffement réduit via une force de contact maximale
- Permet le raccordement de deux conducteurs
- L'encliquetage latéral permet une mise en place personnalisée de différents nombres de pôles
- Les tenons anti-torsion favorisent le positionnement sur le circuit imprimé
Spécifications techniques
| Longueur [ l ] | 12,5 mm |
| Pitch | 7,62 mm |
| Dimension a | 15,24 mm |
| Largeur [ w ] | 22,86 mm |
| Hauteur de construction | 21,5 mm |
| Hauteur [ h ] | 26,6 mm |
| Broche à souder [P] | 5,1 mm |
| Dimensions de la broche | 0,9 x 0,9 mm |
| Diamètre du trou | 1,3 mm |
| Gamme d'articles | MKDSV 5 |
| Groupe de matériaux isolants | II |
| Tension de choc nominale (III/3) | 6 kV |
| Tension de choc nominale (III/2) | 6 kV |
| Tension de choc nominale (II/2) | 6 kV |
| Tension nominale (III/3) | 500 V |
| Tension nominale (III/2) | 630 V |
| Tension nominale (II/2) | 1000 V |
| Raccordement selon la norme | EN-VDE |
| Courant nominal IN | 32 A |
| Section nominale | 4 mm² |
| Courant de charge maximal | 30 A |
| Matériau isolant | PA |
| Surface de la broche à souder | |
| Indice d'inflammabilité selon UL 94 | V0 |
| Jauge cylindrique interne | A3 |
| Longueur de dénudage | 8 mm |
| Nombre de postes | 3 |
| Filet de vis | M3 |
| Couple de serrage, min | 0,5 Nm |
| Section transversale du conducteur solide min. | 0,2 mm² |
| Section du conducteur solide max. | 6 mm² |
| Section du conducteur flexible min. | 0,2 mm² |
| Section du conducteur flexible max. | 4 mm² |
| Section du conducteur flexible, avec embout sans gaine plastique min. | 0,25 mm² |
| Section du conducteur flexible, avec embout sans gaine plastique max. | 4 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique min. | 0,25 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique max. | 4 mm² |
| Section du conducteur AWG min. | 24 |
| Section du conducteur AWG max. | 10 |
| 2 conducteurs de même section, solides min. | 0,2 mm² |
| 2 conducteurs de même section, solides max. | 1,5 mm² |
| 2 conducteurs de même section, toronnés min. | 0,2 mm² |
| 2 conducteurs de même section, toronnés max. | 1,5 mm² |
| 2 conducteurs de même section, toronnés, embouts sans gaine plastique, min. | 0,25 mm² |
| 2 conducteurs de même section, toronnés, embouts sans gaine plastique, max. | 0,75 mm² |
| 2 conducteurs de même section, toronnés, embouts TWIN avec gaine plastique, min. | 0,5 mm² |
| 2 conducteurs de même section, toronnés, embouts TWIN avec manchon en plastique, max. | 2,5 mm² |
| Raccordement selon la norme | EN-VDE |
| Raccordement selon la norme | CUL |
| Indice d'inflammabilité selon UL 94 | V0 |
| REACh SVHC | Plomb 7439-92-1 |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement = 50 |
| Chine RoHS | Pour plus d'informations sur les substances dangereuses, voir l'onglet "Téléchargements", catégorie "Déclaration du fabricant". |
Accessories
Outil de déverrouillage, pour blocs de jonction ST, isolé, s'utilise aussi comme tournevis pour tête fendue, dimensions : 0,6 x 3,5 x 100 mm, manche à deux composants, antidérapant
Carte de marquage, Din A4, blanc, vierge, repérable avec : PLOTMARK, CMS-P1-PLOTTER, Systèmes d'impression de bureau, type de montage: collage, pour bloc de jonction au pas de : 210 mm, Nombre d'étiquettes: 1440, hauteur du champ de texte: 3,8 mm, largeur du champ de texte: 186 mm
Bandes de repérage, Rouleau, blanc, vierge, repérable avec : THERMOMARK E.300 (D)/600 (D), THERMOMARK ROLL 2.0, THERMOMARK ROLL, THERMOMARK ROLL X1, THERMOMARK ROLLMASTER 300/600, THERMOMARK X1.2, type de montage: collage, Nombre d'étiquettes: 12, hauteur du champ de texte: 3,8 mm, largeur du champ de texte: 90000 mm
