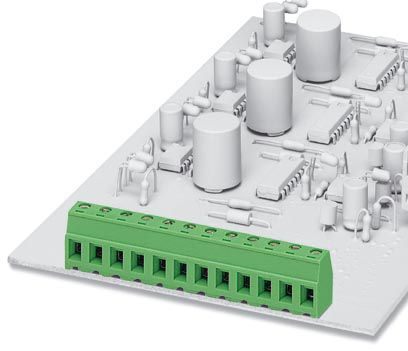

PCB terminal block EMKDS 1,5/ 5-5,08
PCB terminal block, nominal current: 8 A, rated voltage (III/2): 400 V, nominal cross section: 1.5 mm², number of potentials: 5, Number of rows: 1, Number of positions per row: 5, product range: EMKDS 1,5, pitch: 5.08 mm, connection method: Screw connection with tension sleeve, screw head form: L Slotted, mounting: Press-in technology, conductor/PCB connection direction: 0 °, color: green, Pin layout: Linear pinning, Solder pin [P]: 3.5 mm, type of packaging: packed in cardboard
- Well-known connection principle allows worldwide use
- Low temperature rise, thanks to maximum contact force
- Allows connection of two conductors
- Long-term stable press-in connection ensures high holding force without thermal load
Brève description de l'article | Bloc terminal du PCB |
Gamme d'articles | EMKDS 1,5 |
Pitch | 5,08 mm |
Nombre de postes | 5 |
Tête de vis à entraînement | Fente (L) |
Filet de vis | M2 |
Type de montage | Technologie de l'emboîtement |
Disposition des broches | Brochage linéaire |
Nombre de niveaux | 1 |
Nombre de connexions | 5 |
Nombre de potentiels | 5 |
Courant nominal | 8 A |
Tension nominale | 400 V |
Tension nominale (III/3) | 250 V |
Tension nominale (III/2) | 400 V |
Tension nominale (II/2) | 630 V |
Tension de choc nominale (III/3) | 4 kV |
Tension de choc nominale (III/2) | 4 kV |
Tension de choc nominale (II/2) | 4 kV |
Méthode de connexion | Raccord à vis avec douille de serrage |
Enfichable | Non |
Section transversale du conducteur solide | 0,14 mm² ... 1,5 mm² |
Section transversale du conducteur flexible | 0,14 mm² ... 1,5 mm² |
Section du conducteur AWG / kcmil | 26 ... 16 |
Section du conducteur flexible, avec embout sans gaine plastique | 0,25 mm² ... 1,5 mm² |
Section du conducteur, flexible, avec embout, avec manchon en plastique | 0,25 mm² ... 0.5 mm² |
2 conducteurs de même section, solides | 0,14 mm² ... 0,5 mm² |
2 conducteurs de même section, flexibles | 0,14 mm² ... 0,5 mm² |
2 conducteurs de même section, flexibles, avec embout sans gaine plastique | 0,25 mm² ... 0,34 mm² |
2 conducteurs de même section, flexibles, avec embout TWIN avec manchon en plastique | 0,5 mm² ... 0,5 mm² |
Longueur de dénudage | 7 mm |
Couple | 0,22 Nm ... 0,25 Nm |
Note | Conforme aux normes WEEE/RoHS, sans moustaches selon IEC 60068-2-82/JEDEC JESD 201 |
Matériau de contact | Alliage de Cu |
Surface métallique point terminal (couche supérieure) | Étain (1 - 2 µm Sn) |
Point terminal de la surface métallique (couche intermédiaire) | Nickel (2 - 3 µm Ni) |
Zone de soudure de la surface métallique (couche supérieure) | Étain (1 - 2 µm Sn) |
Zone de soudure de la surface métallique (couche intermédiaire) | Nickel (2 - 3 µm Ni) |
Couleur du boîtier | vert (6021) |
Matériau isolant | PA |
Groupe de matériaux isolants | I |
CTI selon IEC 60112 | 600 |
Indice d'inflammabilité selon UL 94 | V0 |
Indice d'inflammabilité du fil incandescent GWFI selon EN 60695-2-12 | 850 |
Température d'allumage du fil incandescent GWIT selon EN 60695-2-13 | 775 |
Température pour l'essai de pression de la bille selon EN 60695-10-2 | 125 °C |
Dessin dimensionnel | |
Légende | Illustration schématique - pour plus de détails, voir la liste des familles de produits dans le centre de téléchargement |
Longueur [ l ] | 9,3 mm |
Largeur [ w ] | 25335 mm |
Hauteur [ h ] | 16,1 mm |
Pitch | 5,08 mm |
Hauteur (sans broche à souder) | 12,6 mm |
Broche à souder [P] | 3,5 mm |
Dimensions de la broche | 1,4 mm |
Diamètre du trou | 1,8 mm |
Type d'emballage | emballé dans du carton |
Pièces par paquet | 50 |
Dénomination unités d'emballage | Pcs. |
Courant nominal | 8 A |
Section du conducteur | 1,5 mm² |
Tension nominale (III/2) | 400 V |
Tension de choc nominale (III/2) | 4 kV |
Dégagements et lignes de fuite | |
Raccordement selon la norme | EN-VDE |
Raccordement selon la norme | CUL |
Indice d'inflammabilité selon UL 94 | V0 |
Chine RoHS | Respectueux de l'environnement Durée d'utilisation = 50 ans |
Chine RoHS | Pour plus d'informations sur les substances dangereuses, consultez l'onglet "Téléchargements". |
