1855076
Distributeur OfficielSKU
PHX1855076
MPN
VC-D3-BU50-PE
Weight
0.051 kg
Series VC-D

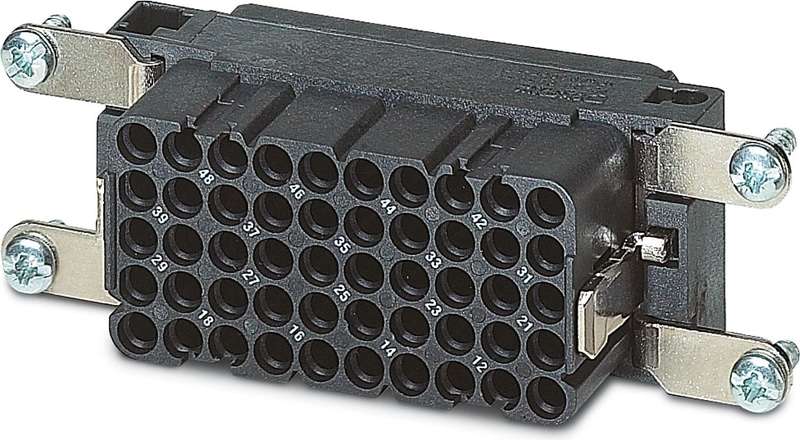

VC-D3-BU50-PE - Élément de contact
Élément de contact, Famille d'articles: VARIOCON, design: VC3, matériau du boîtier: PA, nombre de pôles: 50, section de fil min.: 0,14 mm2, section de fil max.: 1,5 mm2, tension de référence: 250, courant de référence: 10 A, Type de raccordement: Raccordement à sertir, Type de contact: Connecteur femelle, L'enfichage et le retrait des connecteurs ne doit se faire que hors tension.
- Les contacts mâles et femelles s'utilisent chacun du côté connecteur et du côté appareil.
- Les porte-contacts sont en outre respectivement munis de deux contacts PE à précoupure.
- Les caractéristiques électriques sont 250 V/10 A et correspondent à celles de la série DD HEAVYCONNEC.
- Les types de contact répondent aux normes CEI 60352/DIN EN 60352
Spécifications techniques
| Tension nominale (III/3) | 250 V |
| Tension nominale (III/3) | 250 V |
| Courant nominal | 10 A |
| Courant nominal | 10 A |
| Tension de choc nominale | 4 kV |
| Tension de choc nominale (II/2) | 2,5 kV |
| Tension de choc nominale (III/2) | 4 kV |
| Profil de connexion | 50+PE |
| Température ambiante (fonctionnement) | -40 °C ... 125 °C |
| Section du conducteur | 0,14 mm² ... 1,5 mm² (flexible) |
| Section de raccordement AWG | 22 ... 16 |
| Longueur de dénudage du fil individuel | 8 mm |
| Diamètre de contact | 1,6 mm |
| Section du conducteur flexible max. | 1,5 mm² |
| Cycles d'insertion/retrait | >= 500 |
| Note | Les connecteurs ne peuvent être connectés/déconnectés qu'à vide. |
| Note | Veuillez noter qu'un montage complet avec la section de conducteur maximale peut entraîner un diamètre extérieur inadmissible du câble gainé. Dimensionner la section du conducteur en fonction du nombre de positions. |
| Note | Les supports de contact ne conviennent pas au montage dans les boîtiers d'accouplement VC-MP-K... |
| Taille | VC3 |
| Série | VC-D |
| Technologie de connexion | Connexion à sertir |
| Type de contact | tourné |
| Indice d'inflammabilité selon UL 94 | V0 |
| Degré de pollution | 2 |
| Type de support de contact | Nombre fixe de positions |
| Matériau de contact | CuZn |
| Matériau de la surface de contact | Nickelé |
| Matériau de support de contact | PA-GF |
| Note de sécurité | AVERTISSEMENT : Les connecteurs ne doivent pas être branchés ou débranchés sous charge. Le non-respect de cet avertissement ou une utilisation incorrecte peut entraîner des dommages corporels et/ou matériels. |
| Note de sécurité | - AVERTISSEMENT : Ne mettre en service que des produits fonctionnant correctement. Les produits doivent être régulièrement inspectés pour vérifier qu'ils ne sont pas endommagés. Mettez immédiatement hors service les produits défectueux. Remplacer les produits endommagés. Les réparations ne sont pas possibles. |
| Note de sécurité | |
| Note de sécurité | - Les produits conviennent à des applications dans les domaines de l'ingénierie des usines, des contrôleurs et des appareils électriques. |
| Note de sécurité | - Lorsque les connecteurs sont utilisés à l'extérieur, ils doivent être protégés séparément contre les influences environnementales. |
| Note de sécurité | - Les produits assemblés ne doivent pas être manipulés ou ouverts de manière inappropriée. |
| Note de sécurité | - N'utilisez que des connecteurs correspondants qui sont spécifiés dans les données techniques des normes mentionnées (par exemple, celles qui sont mentionnées dans les accessoires des produits en ligne sur phoenixcontact.com/produits). |
| Note de sécurité | - Lorsque le produit est utilisé en relation directe avec des fabricants tiers, l'utilisateur est responsable. |
| Note de sécurité | - Pour les tensions de fonctionnement > 50 V AC, les boîtiers de connecteurs conducteurs doivent être mis à la terre. |
| Note de sécurité | - S'assurer que la terre de protection ou la terre fonctionnelle a été correctement connectée. |
| Note de sécurité | - VDE 0100/1.97 § 411.1.3.2 et DIN EN 60 204/11.98 § 14.1.3 sont applicables lors de la combinaison de plusieurs circuits dans un câble et/ou un connecteur. |
| Note de sécurité | - Respectez les données techniques correspondantes. Vous trouverez des informations : o Sur le produit o Sur l'étiquette d'emballage o Dans la documentation fournie o En ligne sur phoenixcontact.com/produits sous le produit |
| Note de sécurité | - N'utilisez que les outils recommandés par Phoenix Contact |
| Note de sécurité | - Les notes d'installation/documents de conception en ligne sur la page de téléchargement à phoenixcontact.com/produits doivent être respectées pour ce produit. |
| Note de sécurité | - Utilisez un capuchon de protection pour protéger les connecteurs qui ne sont pas utilisés. Les accessoires appropriés sont disponibles en ligne dans la section des accessoires du produit sur phoenixcontact.com/produits. |
| Note de sécurité | - Ne faire fonctionner le connecteur que lorsqu'il est entièrement branché. |
| Note de sécurité | - Veillez à ce que, lors de la pose du câble, la charge de traction sur les connecteurs ne dépasse pas la limite supérieure spécifiée dans les normes. |
| Note de sécurité | - Respecter le rayon de courbure minimal du câble. Poser le câble sans le tordre. |
| Note de sécurité | - Le connecteur s'échauffe en fonctionnement normal. En fonction des conditions ambiantes, la surface du connecteur peut continuer à s'échauffer. Dans ce cas, l'utilisateur est responsable de l'affichage des avertissements (par exemple DIN EN ISO 13732-1:2008-12). |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement : illimitée = EFUP-e |
| Chine RoHS | Pas de substances dangereuses au-dessus des valeurs seuils |
Accessories
Bride pour embase pour verrouillage à vis, pour la fixation de l'élément de contact à sertir sur la paroi du boîtier, avec deux taraudages M3 et un taraudage M4
Contact à sertir, diamètre de contact: 1,6 mm, tourné, Connecteur femelle, matériau de contact: Alliage de cuivre, surface des contacts: plaqué argent, section raccordable: 0,14 mm2 ... 0,37 mm2, AWG 26 ... 22
Contact à sertir, diamètre de contact: 1,6 mm, tourné, Connecteur femelle, matériau de contact: Alliage de cuivre, surface des contacts: doré, section raccordable: 0,14 mm2 ... 0,37 mm2, AWG 26 ... 22- Contact à sertir, diamètre de contact: 1,6 mm, tourné, Connecteur femelle, matériau de contact: Alliage de cuivre, surface des contacts: plaqué argent, section raccordable: 0,5 mm2 ... 0,5 mm2, AWG 20
- Contact à sertir, diamètre de contact: 1,6 mm, tourné, Connecteur femelle, matériau de contact: Alliage de cuivre, surface des contacts: doré, section raccordable: 0,5 mm2 ... 0,5 mm2, AWG 20
- Contact à sertir, diamètre de contact: 1,6 mm, tourné, Connecteur femelle, matériau de contact: Alliage de cuivre, surface des contacts: plaqué argent, section raccordable: 0,75 mm2 ... 0,75 mm2, AWG 18
- Contact à sertir, diamètre de contact: 1,6 mm, tourné, Connecteur femelle, matériau de contact: Alliage de cuivre, surface des contacts: doré, section raccordable: 0,75 mm2 ... 0,75 mm2, AWG 18
- Contact à sertir, diamètre de contact: 1,6 mm, tourné, Connecteur femelle, matériau de contact: Alliage de cuivre, surface des contacts: plaqué argent, section raccordable: 1 mm2 ... 1 mm2, AWG 18
- Contact à sertir, diamètre de contact: 1,6 mm, tourné, Connecteur femelle, matériau de contact: Alliage de cuivre, surface des contacts: doré, section raccordable: 1 mm2 ... 1 mm2, AWG 18
- Contact à sertir, diamètre de contact: 1,6 mm, tourné, Connecteur femelle, matériau de contact: Alliage de cuivre, surface des contacts: plaqué argent, section raccordable: 1,5 mm2 ... 1,5 mm2, AWG 16
- Contact à sertir, diamètre de contact: 1,6 mm, tourné, Connecteur femelle, matériau de contact: Alliage de cuivre, surface des contacts: doré, section raccordable: 1,5 mm2 ... 1,5 mm2, AWG 16
Contact femelle fibre optique POF, tourné, pour porte-contacts (HC-DD...I-CT.../ HC-M-12-CT-F.../ HC-M-17-CT-F...) des contacts CK1,6-ED...
Outil de montage et de déverrouillage, Famille d'articles: VARIOCON, section de fil min.: 0,14 mm2, section de fil max.: 0,56 mm2, Type de contact: Connecteur femelle + mâle
