Distributeur OfficielSKU
MPN
VS-09-A-GC-ST/ST
Weight
0.018 kg
Prendre note que cet item est Non Cancellable / Non Retournable
Series VS

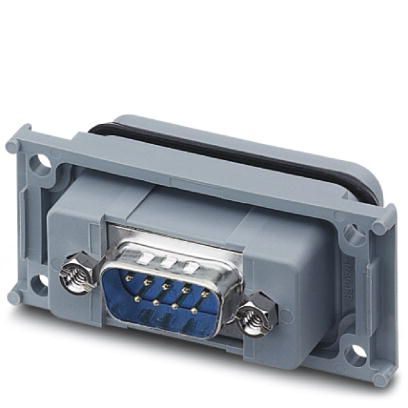

VS-09-A-GC-ST/ST - Cadre
Cadre de montage D-SUB , taille Shell 1, avec 9 contacts de signalisation, contact mâle, inverseur de genre, blindé, indice de protection IP67
Spécifications techniques
| Catégorie de surtension | III |
| Degré de pollution | 2 |
| Poids | 18.21 g |
| Indice d'inflammabilité selon UL 94 | V0 |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C |
| Matériau de contact | Alliage de cuivre |
| Matériau de support de contact | Polyester GF |
| Matériau du boîtier | PA |
| Largeur | 24 mm |
| Hauteur | 27,9 mm |
| Longueur | 54 mm |
| Matériau du boîtier | Plastique |
| Nombre de postes | 9 |
| Courant nominal | 5 A |
| Catégorie de surtension | III |
| Degré de pollution | 2 |
| Tension nominale (III/3) | 125 V |
| Cycles d'insertion/retrait | ≥ 200 |
| Note de sécurité | AVERTISSEMENT : Les connecteurs ne doivent pas être branchés ou débranchés sous charge. Le non-respect de cet avertissement ou une utilisation incorrecte peut entraîner des dommages corporels et/ou matériels. |
| Note de sécurité | - AVERTISSEMENT : Ne mettre en service que des produits fonctionnant correctement. Les produits doivent être régulièrement inspectés pour vérifier qu'ils ne sont pas endommagés. Mettez immédiatement hors service les produits défectueux. Remplacer les produits endommagés. Les réparations ne sont pas possibles. |
| Note de sécurité | |
| Note de sécurité | - Les produits conviennent à des applications dans les domaines de l'ingénierie des usines, des contrôleurs et des appareils électriques. |
| Note de sécurité | - Lorsque les connecteurs sont utilisés à l'extérieur, ils doivent être protégés séparément contre les influences environnementales. |
| Note de sécurité | - Les produits assemblés ne doivent pas être manipulés ou ouverts de manière inappropriée. |
| Note de sécurité | - N'utilisez que des connecteurs correspondants qui sont spécifiés dans les données techniques des normes mentionnées (par exemple, celles qui sont mentionnées dans les accessoires des produits en ligne sur phoenixcontact.com/produits). |
| Note de sécurité | - Lorsque le produit est utilisé en relation directe avec des fabricants tiers, l'utilisateur est responsable. |
| Note de sécurité | - Pour les tensions de fonctionnement > 50 V AC, les boîtiers de connecteurs conducteurs doivent être mis à la terre. |
| Note de sécurité | - N'utilisez que les outils recommandés par Phoenix Contact |
| Note de sécurité | - Les notes d'installation/documents de conception en ligne sur la page de téléchargement à phoenixcontact.com/produits doivent être respectées pour ce produit. |
| Note de sécurité | - Utilisez un capuchon de protection pour protéger les connecteurs qui ne sont pas utilisés. Les accessoires appropriés sont disponibles en ligne dans la section des accessoires du produit sur phoenixcontact.com/produits. |
| Note de sécurité | - Ne faire fonctionner le connecteur que lorsqu'il est entièrement branché et verrouillé. |
| Note de sécurité | - Ne faire fonctionner le connecteur que lorsqu'il est entièrement branché. |
| Note de sécurité | - Veillez à ce que, lors de la pose du câble, la charge de traction sur les connecteurs ne dépasse pas la limite supérieure spécifiée dans les normes. |
| Note de sécurité | - Respecter le rayon de courbure minimal du câble. Poser le câble sans le tordre. |
| Note de sécurité | - VDE 0100/1.97 § 411.1.3.2 et DIN EN 60 204/11.98 § 14.1.3 sont applicables lors de la combinaison de plusieurs circuits dans un câble et/ou un connecteur. |
| REACh SVHC | Plomb 7439-92-1 |
| Chine RoHS | Respectueux de l'environnement Durée d'utilisation = 50 ans |
| Chine RoHS | Pour plus d'informations sur les substances dangereuses, voir l'onglet "Téléchargements", catégorie "Déclaration du fabricant". |
