Distributeur OfficielSKU
MPN
VS-15-A
Weight
0.01 kg
Prendre note que cet item est Non Cancellable / Non Retournable
Series VS

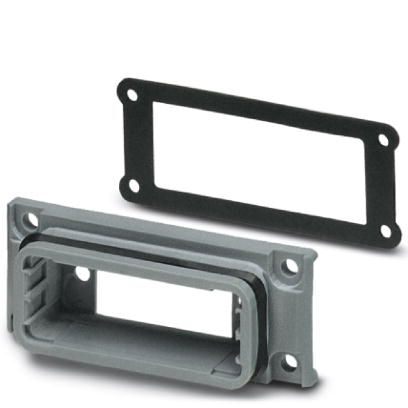

VS-15-A - Cadre
Cadre de montage D-SUB , taille Shell 2, indice de protection IP67
Spécifications techniques
| Degré de pollution | 2 |
| Poids | 9.82 g |
| Indice d'inflammabilité selon UL 94 | V0 |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C |
| Matériau du boîtier | PA |
| Largeur | 24 mm |
| Hauteur | 16,8 mm |
| Longueur | 62 mm |
| Matériau du boîtier | Plastique |
| Degré de pollution | 2 |
| Cycles d'insertion/retrait | ≥ 1000 |
| Note de sécurité | AVERTISSEMENT : Les connecteurs ne doivent pas être branchés ou débranchés sous charge. Le non-respect de cet avertissement ou une utilisation incorrecte peut entraîner des dommages corporels et/ou matériels. |
| Note de sécurité | - AVERTISSEMENT : Ne mettre en service que des produits fonctionnant correctement. Les produits doivent être régulièrement inspectés pour vérifier qu'ils ne sont pas endommagés. Mettez immédiatement hors service les produits défectueux. Remplacer les produits endommagés. Les réparations ne sont pas possibles. |
| Note de sécurité | |
| Note de sécurité | - Les produits conviennent à des applications dans les domaines de l'ingénierie des usines, des contrôleurs et des appareils électriques. |
| Note de sécurité | - Lorsque les connecteurs sont utilisés à l'extérieur, ils doivent être protégés séparément contre les influences environnementales. |
| Note de sécurité | - Les produits assemblés ne doivent pas être manipulés ou ouverts de manière inappropriée. |
| Note de sécurité | - N'utilisez que des connecteurs correspondants qui sont spécifiés dans les données techniques des normes mentionnées (par exemple, celles qui sont mentionnées dans les accessoires des produits en ligne sur phoenixcontact.com/produits). |
| Note de sécurité | - Lorsque le produit est utilisé en relation directe avec des fabricants tiers, l'utilisateur est responsable. |
| Note de sécurité | - Pour les tensions de fonctionnement > 50 V AC, les boîtiers de connecteurs conducteurs doivent être mis à la terre. |
| Note de sécurité | - N'utilisez que les outils recommandés par Phoenix Contact |
| Note de sécurité | - Les notes d'installation/documents de conception en ligne sur la page de téléchargement à phoenixcontact.com/produits doivent être respectées pour ce produit. |
| Note de sécurité | - Utilisez un capuchon de protection pour protéger les connecteurs qui ne sont pas utilisés. Les accessoires appropriés sont disponibles en ligne dans la section des accessoires du produit sur phoenixcontact.com/produits. |
| Note de sécurité | - Ne faire fonctionner le connecteur que lorsqu'il est entièrement branché et verrouillé. |
| Note de sécurité | - Ne faire fonctionner le connecteur que lorsqu'il est entièrement branché. |
| Note de sécurité | - Veillez à ce que, lors de la pose du câble, la charge de traction sur les connecteurs ne dépasse pas la limite supérieure spécifiée dans les normes. |
| Note de sécurité | - Respecter le rayon de courbure minimal du câble. Poser le câble sans le tordre. |
| Note de sécurité | - VDE 0100/1.97 § 411.1.3.2 et DIN EN 60 204/11.98 § 14.1.3 sont applicables lors de la combinaison de plusieurs circuits dans un câble et/ou un connecteur. |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement : illimitée = EFUP-e |
| Chine RoHS | Pas de substances dangereuses au-dessus des valeurs seuils |
Accessories
Pourquoi Proax pour Phoenix Contact 1688036?
Proax est le distributeur autorisé de Phoenix Contact 1688036. Chez Proax, nous sommes l'un des plus grands distributeurs de Phoenix Contact en Amérique du Nord. Notre équipe technique interne, qui est hautement qualifiée, est prête à répondre à vos besoins techniques!
Avez-vous une question? pour vous aider à obtenir le bon produit le plus rapidement possible pour votre projet. Nous sommes toujours là pour vous aider!
Délai de livraison court
Personnel qualifié
Chat en direct
Support technique
Inventaire local
60+ ans d'expérience
Informations complémentaires
| Taille de l'emballage | 1 |
Recommandé
Cadre de montage D-SUB , taille Shell 2, avec 15 contacts de signalisation, contact femelle, inverseur de genre, blindé, indice de protection IP67
Cadre de montage D-SUB , taille Shell 2, avec 15 contacts de signalisation, contact mâle, inverseur de genre, blindé, indice de protection IP67
Porte-contacts D-SUB , taille Shell 2, pour 15 contacts de signalisation, type de contact femelle, pour contacts à sertir, droit, fixation au moyen d'un filetage M3, pour cadre de montage VS-15-...
Porte-contacts D-SUB , taille Shell 2, pour 15 contacts de signalisation, type de contact femelle, pour contacts à sertir, droit, fixation au moyen d'un perçage de 3 mm, pour cadre de montage et capot VS-15-...
Elément de contact D-SUB , taille Shell 2, avec 15 contacts de signalisation, type de contact femelle, raccordement à vis, droit, pour cadre de montage et capot passe-câble en indice de protection IP67
Isolant pour contact D-SUB , taille Shell 2, avec 15 contacts de signalisation, type de contact femelle, avec cône de soudage, droit, fixation au moyen d'un perçage de 3 mm, pour cadre de montage et capot VS-15-...
Isolant pour contact D-SUB , taille Shell 2, avec 15 contacts de signalisation, type de contact femelle, raccordement pour câble en nappe, coudé, fixation au moyen d'un perçage de 3 mm, pour cadre de montage VS-15-...
Elément de contact D-SUB, taille Shell 2, avec 15 contacts de signalisation, type de contact femelle, pour montage sur C.I., coudé, fixation à l'aide d'un filetage M3 et de tenons de soudage, pour cadre VS-15-...
Porte-contacts D-SUB , taille Shell 2, pour 26 contacts de signalisation, type de contact femelle, pour contacts à sertir, droit, fixation au moyen d'un perçage de 3 mm, pour cadre de montage et capot VS-15-...
Isolant pour contact D-SUB , taille Shell 2, avec 26 contacts de signalisation, type de contact femelle, avec cône de soudage, droit, fixation au moyen d'un perçage de 3 mm, pour cadre de montage et capot VS-15-...
Isolant pour contact D-SUB , taille Shell 2, avec 26 contacts de signalisation, type de contact femelle, pour montage sur C.I., coudé, fixation au moyen d'un filetage 4-40 UNC et de tenons de soudage, pour cadre de montage VS-15-...
Porte-contacts D-SUB , taille Shell 2, peut recevoir 3 contacts combinés, type de contact femelle, droit, fixation au moyen d'un perçage de 3 mm, pour cadre de montage et capot VS-15-...
Porte-contacts D-SUB , taille Shell 2, peut recevoir 3 contacts combinés, type de contact femelle, fixation au moyen d'un filetage 4-40 UNC et de tenons de soudage, pour cadre de montage VS-15-...
Isolant pour contact D-SUB , taille Shell 2, avec 15 contacts de signalisation, type de contact femelle, inverseur de genre, fixation au moyen d'un filetage 4-40 UNC
Isolant pour contact D-SUB , taille Shell 2, avec 15 contacts de signalisation, type de contact mâle, inverseur de genre, fixation au moyen d'un filetage 4-40 UNC
Câble D-SUB préconfectionné, blindé, 15 pôles, souple (7 fils), coloris RAL 7000 (gris), indice de protection IP20, tête 1 à connecteur femelle Shell 2 et sortie de câble droite, tête 2 à connecteur mâle Shell 2 et sortie de câble droite, longueur : 5 m- Câble D-SUB préconfectionné, blindé, 15 pôles, souple (7 fils), coloris RAL 7000 (gris), indice de protection IP20, tête 1 à connecteur femelle Shell 2 et sortie de câble droite, tête 2 à connecteur mâle Shell 2 et sortie de câble droite, longueur : 2 m
- Câble D-SUB préconfectionné, blindé, 15 pôles, souple (7 fils), coloris RAL 7000 (gris), indice de protection IP20, tête 1 à connecteur femelle Shell 2 et sortie de câble droite, tête 2 à connecteur mâle Shell 2 et sortie de câble droite, longueur : 1 m
Prolongateur D-SUB , taille Shell 2, contact femelle, inverseur de genre, blindé, enfichage droit, indice de protection IP67
