Distributeur OfficielSKU
MPN
Q 1,5/2FL/11-11KU-ESA
Weight
0.021 kg
Series Q

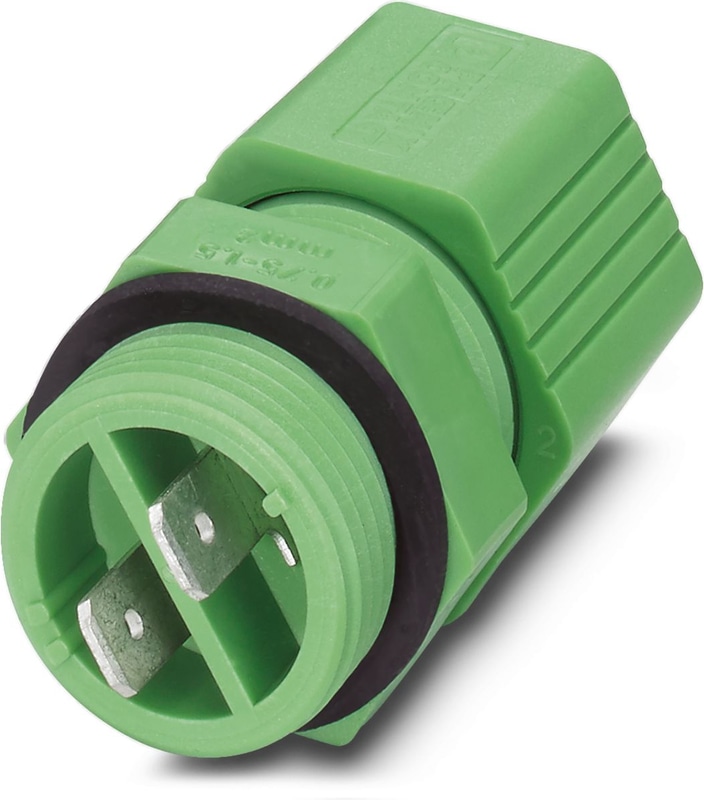

Q 1,5/2FL/11-11KU-ESA - Traversée de paroi
Traversée de paroi QUICKON, pour montage sur paroi extérieure à soudage manuel ou avec raccordement à languettes pour clip 4,8 mm x 0,8 mm, 2 pôles.
- Grande robustesse : boîtiers disponibles avec des indices de protection IP65/IP67 pour une plage d'utilisation étendue
Spécifications techniques
| Connexion | Si le conducteur est reconnecté, il doit être coupé au-dessus du dernier point de contact. Les composants QUICKON ne doivent être utilisés qu'à vide. |
| Couleur | Vert |
| Type de verrouillage | Verrouillage de la vis |
| Technologie de connexion | Connexion QUICKON |
| Méthode de connexion | Connexion manuelle à souder/à glisser |
| Nombre de postes | 2 |
| Taille de la clé, écrou-union | 22 mm |
| Couple de serrage, écrou-raccord | 2,5 Nm |
| Taille de la clé, support de contact | 22 mm |
| Couple de serrage support de contact | 3,75 Nm |
| Couple de serrage, contre-écrou | 3,75 Nm |
| Nombre de connexions | 2 |
| Section du conducteur flexible min. | 0,75 mm² |
| Section du conducteur flexible max. | 1,5 mm² |
| Section transversale du conducteur solide min. | 0,75 mm² |
| Section du conducteur solide max. | 1,5 mm² |
| Section du conducteur AWG min. | 18 |
| Section du conducteur AWG max. | 16 |
| Structure des brins individuels selon VDE 0295 / plus petit diamètre de fil | VDE 0295 Cl.2-5, diamètre min. du fil 0,2 mm |
| Matériau d'isolation du fil | PVC / PE |
| Diamètre du fil, isolation comprise | >= 3 mm |
| Marquage de position | 1, 2 |
| Degré de protection | IP65 |
| Degré de protection | IP67 |
| Température ambiante (fonctionnement) | -25 °C ... 80 °C (les spécifications du fabricant du câble doivent être respectées). |
| Température ambiante (fonctionnement) | -25 °C ... 50 °C (lorsque le conducteur est connecté. Les spécifications du fabricant du câble doivent également être respectées). |
| Température lorsque le conducteur est connecté | -5 °C ... 50 °C |
| Courant nominal IN | 17,5 A (15 A avec manchon 2,5 mm² ; 12 A avec manchon 1,5 mm²). |
| Tension nominale UN | 250 V AC |
| Tension nominale UN | 250 V DC |
| Tension nominale (III/3) | 250 V (avec manchon isolant) |
| Tension nominale (III/2) | 320 V (avec manchon isolant) |
| Tension nominale (II/2) | 630 V (avec manchon isolant) |
| Tension de choc nominale (III/3) | 6 kV |
| Connectivité QUICKON | 10 (si le conducteur est connecté plus d'une fois, il peut être nécessaire de remplacer le joint et le capuchon). |
| PC QUICKON Type de filetage | Pg11 |
| Catégorie d'impact | 3 |
| Matériau de contact | Alliage de cuivre |
| Matériau de la surface de contact | Pré-nickelé et étamé |
| Matériau de support de contact | PA 6.6 |
| Indice d'inflammabilité selon UL 94 | V0 |
| Catégorie de surtension | III |
| Degré de pollution | 3 |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement : illimitée = EFUP-e |
| Chine RoHS | Pas de substances dangereuses au-dessus des valeurs seuils |
