1607507
Distributeur OfficielSKU
PHX1607507
MPN
SL-7ES1N8A8001
Weight
0.852 kg

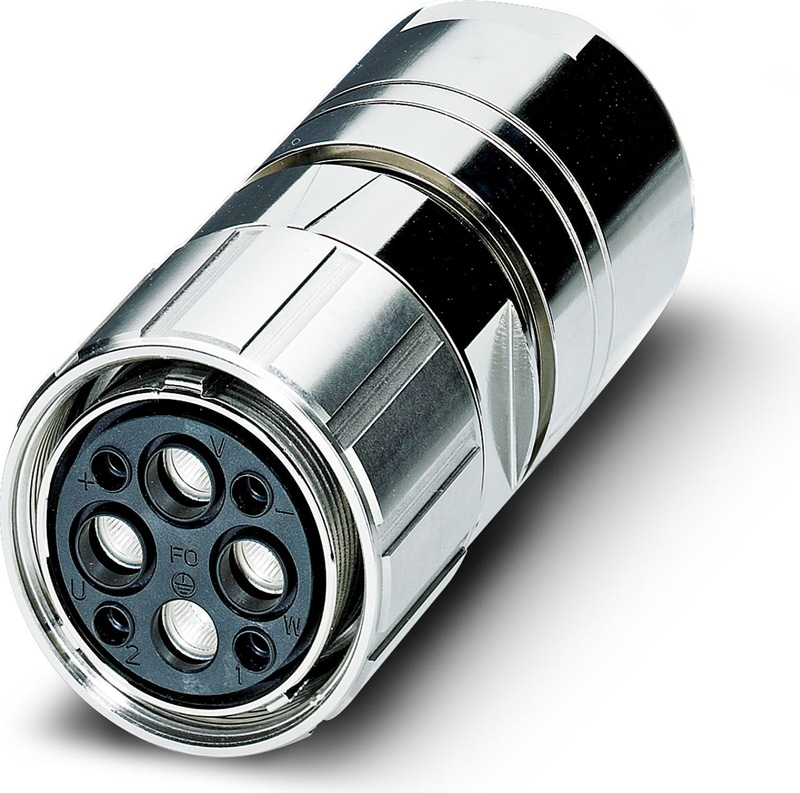

SL-7ES1N8A8001 - Connecteur de câble
Connecteur de câble, droit, Verrouillage à vis, M58, nombre de pôles: 4+3+PE, type de contact: Connecteur femelle, blindé: oui, indice de protection: IP67, plage de diamètre de câble: 25 mm ... 36 mm, nombre de pôles: 8, type de raccordement: Raccordement à sertir, série: SL
- Protection CEM globale pour des solutions de raccordement fiables dans l'environnement industriel
- Raccordement à sertir : équipement résistant aux vibrations et aux températures
- Transmission fiable des puissances électriques élevées
Spécifications techniques
| Note | Informations pour la commande : Commander séparément les contacts à sertir 4 x Ø 1,6 mm, 4 x Ø 10 mm |
| Type de verrouillage | Verrouillage de la vis |
| Codage | n |
| Méthode de connexion des contacts | Connexion à sertir |
| Type de contacts | Prise |
| Nombre de postes | 8 |
| Diamètre des contacts de puissance | 10 mm |
| Courant nominal pour les contacts de puissance | 150 A |
| Diamètre des contacts de signalisation | 1,6 mm |
| Courant nominal par contact de signal | 12 A |
| Entrée du conducteur | 25 mm ... 36 mm |
| Raccord à vis du boîtier Pg | Aucun |
| Température ambiante | -40 °C ... 120 °C |
| Degré de protection | IP67 |
| Matériau du boîtier | Aluminium |
| Matériau de l'isolant | PA 6.6 |
| Matériau des joints et des joints toriques | FPM |
| Hauteur d'installation max. | 2000 m |
| Tension nominale / de fonctionnement des contacts de puissance | 630 V |
| Tension de choc nominale des contacts de puissance | 6 kV |
| Catégorie de surtension des contacts de puissance | III |
| Degré de pollution des contacts électriques | 3 |
| Tension nominale / de fonctionnement des contacts de signalisation | 250 V |
| Tension de choc nominale des contacts de signalisation | 4 kV |
| Catégorie de surtension des contacts de signalisation | III |
| Degré de pollution des contacts de signalisation | 3 |
| Note de sécurité | AVERTISSEMENT : Les connecteurs ne doivent pas être branchés ou débranchés sous charge. Le non-respect de cet avertissement ou une utilisation incorrecte peut entraîner des dommages corporels et/ou matériels. |
| Note de sécurité | - AVERTISSEMENT : Ne mettre en service que des produits fonctionnant correctement. Les produits doivent être régulièrement inspectés pour vérifier qu'ils ne sont pas endommagés. Mettez immédiatement hors service les produits défectueux. Remplacer les produits endommagés. Les réparations ne sont pas possibles. |
| Note de sécurité | |
| Note de sécurité | - Les produits conviennent à des applications dans les domaines de l'ingénierie des usines, des contrôleurs et des appareils électriques. |
| Note de sécurité | - Lorsque les connecteurs sont utilisés à l'extérieur, ils doivent être protégés séparément contre les influences environnementales. |
| Note de sécurité | - Les produits assemblés ne doivent pas être manipulés ou ouverts de manière inappropriée. |
| Note de sécurité | - N'utilisez que des connecteurs correspondants qui sont spécifiés dans les données techniques des normes mentionnées (par exemple, celles qui sont mentionnées dans les accessoires des produits en ligne sur phoenixcontact.com/produits). |
| Note de sécurité | - Lorsque le produit est utilisé en relation directe avec des fabricants tiers, l'utilisateur est responsable. |
| Note de sécurité | - Pour les tensions de fonctionnement > 50 V AC, les boîtiers de connecteurs conducteurs doivent être mis à la terre. |
| Note de sécurité | - S'assurer que la terre de protection ou la terre fonctionnelle a été correctement connectée. |
| Note de sécurité | - VDE 0100/1.97 § 411.1.3.2 et DIN EN 60 204/11.98 § 14.1.3 sont applicables lors de la combinaison de plusieurs circuits dans un câble et/ou un connecteur. |
| Note de sécurité | - N'utilisez que les outils recommandés par Phoenix Contact |
| Note de sécurité | - Les notes d'installation/documents de conception en ligne sur la page de téléchargement à phoenixcontact.com/produits doivent être respectées pour ce produit. |
| Note de sécurité | - Ne faire fonctionner le connecteur que lorsqu'il est entièrement branché et verrouillé. |
| Note de sécurité | - Veillez à ce que, lors de la pose du câble, la charge de traction sur les connecteurs ne dépasse pas la limite supérieure spécifiée dans les normes. |
| Note de sécurité | - Respecter le rayon de courbure minimal du câble. Poser le câble sans le tordre. |
| Note de sécurité | - Le connecteur s'échauffe en fonctionnement normal. En fonction des conditions ambiantes, la surface du connecteur peut continuer à s'échauffer. Dans ce cas, l'utilisateur est responsable de l'affichage des avertissements (par exemple DIN EN ISO 13732-1:2008-12). |
| REACh SVHC | Plomb 7439-92-1 |
| Chine RoHS | Respectueux de l'environnement Durée d'utilisation = 50 ans |
| Chine RoHS | Pour plus d'informations sur les substances dangereuses, voir l'onglet "Téléchargements", catégorie "Déclaration du fabricant". |
Accessories
Contact à sertir, Connecteur femelle, tourné, diamètre de contact: 10 mm, zone de sertissage: 10 mm2 ... 10 mm2, Produit de remplacement selon RoHS II sans exception 6c (Pb < 0,1 %) référence : 1362831- Contact à sertir, Connecteur femelle, tourné, diamètre de contact: 10 mm, zone de sertissage: 16 mm2 ... 16 mm2, Produit de remplacement selon RoHS II sans exception 6c (Pb < 0,1 %) référence : 1362832
Contact à sertir, Connecteur femelle, tourné, diamètre de contact: 1,6 mm, zone de sertissage: 0,75 mm2 ... 1 mm2, Produit de remplacement selon RoHS II sans exception 6c (Pb < 0,1 %) référence : 1242375
