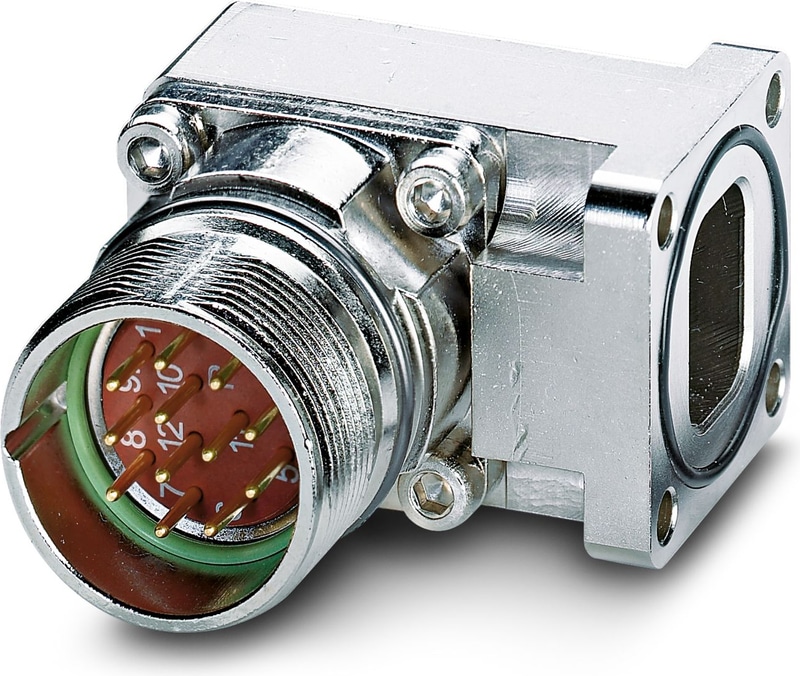

The figure shows the product version with standard contact chamber numbering
1607268
Distributeur OfficielSKU
PHX1607268
MPN
RF-12P2S8AA200
Weight
0.14 kg
Series RF
RF-12P2S8AA200 - Embases paroi avant
Embases paroi avant, coudé rigide, Verrouillage à vis, M23, nombre de pôles: 12, type de contact: Mâle, Joint torique axial, 4x Ø 3,2, blindé: oui, cote de bride: 26 mm x 26 mm, nombre de pôles: 12, type de raccordement: Raccordement à sertir, série: RF, Produit de remplacement selon RoHS II sans exception 6c (Pb < 0,1 %) référence : 1242258
Spécifications techniques
| Note | Informations pour la commande : Commander séparément les contacts à sertir Ø 1 mm |
| Type de verrouillage | Verrouillage de la vis |
| Sens de rotation de la chambre de contact Numérotation | Contre-sens |
| Codage | S |
| Méthode de connexion des contacts | Connexion à sertir |
| Type de contacts | Épingle |
| Nombre de postes | 12 |
| Diamètre des contacts de puissance | 1 mm |
| Courant nominal pour les contacts de puissance | 8 A |
| Raccord à vis du boîtier Pg | Aucun |
| Type de montage | 4x Ø 3,2 |
| Température ambiante | -40 °C ... 125 °C |
| Degré de protection | IP67 |
| Matériau du boîtier | Pièces tournées : alliage de cuivre et de zinc (CuZn), pièces moulées sous pression : zinc (GD-Zn) |
| Matériau de l'isolant | PA 6.6 |
| Matériau des joints et des joints toriques | FPM |
| Hauteur d'installation max. | 2000 m |
| Tension nominale / de fonctionnement des contacts de puissance | 48 V AC |
| Tension nominale / de fonctionnement des contacts de puissance | 74 V DC |
| Tension de choc nominale des contacts de puissance | 1,5 kV |
| Catégorie de surtension des contacts de puissance | III |
| Degré de pollution des contacts électriques | 3 |
| REACh SVHC | Plomb 7439-92-1 |
| Chine RoHS | Respectueux de l'environnement Durée d'utilisation = 50 ans |
| Chine RoHS | Pour plus d'informations sur les substances dangereuses, voir l'onglet "Téléchargements", catégorie "Déclaration du fabricant". |
Pourquoi Proax pour Phoenix Contact 1607268?
Proax est le distributeur autorisé de Phoenix Contact 1607268. Chez Proax, nous sommes l'un des plus grands distributeurs de Phoenix Contact en Amérique du Nord. Notre équipe technique interne, qui est hautement qualifiée, est prête à répondre à vos besoins techniques!
Avez-vous une question? pour vous aider à obtenir le bon produit le plus rapidement possible pour votre projet. Nous sommes toujours là pour vous aider!
Délai de livraison court
Personnel qualifié
Chat en direct
Support technique
Inventaire local
60+ ans d'expérience
Informations complémentaires
| Taille de l'emballage | 10 |
