1604230
Distributeur OfficielSKU
PHX1604230
MPN
HC-B 6-TMB-100/O1STM25G-STA
Weight
0.321 kg
Series HC-B

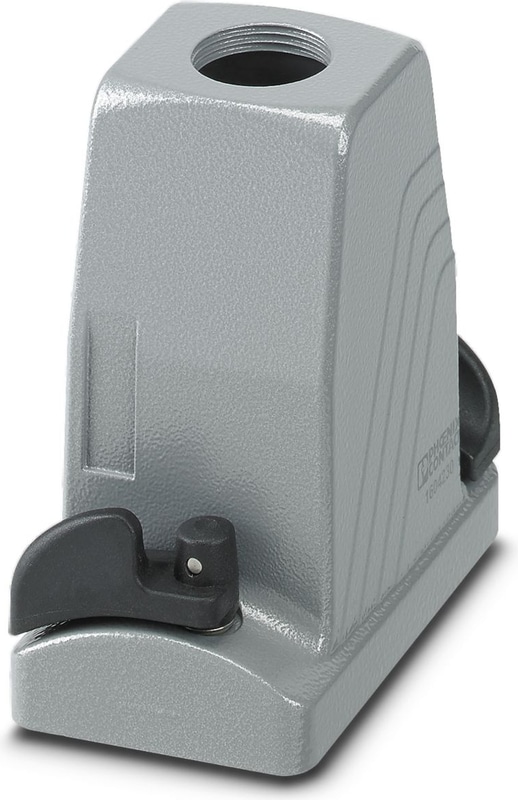

HC-B 6-TMB-100/O1STM25G-STA - Boîtier
HEAVYCONNEC ADVANCE à revêtement en poudre standard, capot B6, avec verrouillage à baïonnette, hauteur 100 mm, avec filet 1xM25, sortie de câble droite
HC-B
La série HC-B de Phoenix Contact comprend des connecteurs rectangulaires robustes conçus pour les applications industrielles nécessitant une transmission de puissance et de signal robuste et fiable. Ces connecteurs sont conçus pour résister aux conditions environnementales difficiles, assurant une connectivité sûre et efficace dans des environnements exigeants.
Spécifications techniques
| Hauteur | 100 mm |
| Largeur | 57 mm |
| Longueur | 92 mm |
| Longueur de la découpe de l'assemblage | 52 mm |
| Largeur de la découpe de l'assemblage | 35 mm |
| Degré de protection du boîtier (IP) | IP65 |
| Degré de protection du boîtier (IP) | IP67 |
| Température ambiante (fonctionnement) | -40 °C ... 125 °C |
| Note | Pour les inserts de contact HC-B6, BB10, DD24, M |
| Taille | B6 |
| Type de logement | Boîtier de manchon |
| Couleur | gris |
| Type de verrouillage | Verrouillage à baïonnette |
| Nombre de prises de câble | 1 |
| Sortie de câble | Droit |
| Raccordement à vis | Aucun |
| Type de raccord à vis | 1x M25 |
| Matériau du boîtier | Aluminium moulé sous pression |
| Matériau de la surface du boîtier | Revêtement par poudre, gris |
| Matériau du joint | NBR |
| Matériau de préhension verrouillage du corps | PA-GF |
| Instructions de montage | Afin de garantir que le contact du conducteur de terre fonctionne même en cas de branchement en biais, les deux brides de montage du panneau doivent avoir un contact électrique suffisant avec le panneau de montage métallique. |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement : illimitée = EFUP-e |
| Chine RoHS | Pas de substances dangereuses au-dessus des valeurs seuils |
Accessories
Bride de montage à baïonnette, kit comprenant 2 brides de montage avec 4 vis autotaraudeuses (Torx®) et 4 rondelles en éventail
Couvercle de protection HEAVYCONNEC ADVANCE IP65, B6, verrouillage à baïonnette, cordon de retenue, diamètre de l'œillet 3 mm
Presse-étoupe, matériau du raccordement vissé: PA, application: Standard, diamètre extérieur du câble 11 mm ... 17 mm, blindage: non, filetage de raccordement: M25 x 1,5, coloris: gris argent RAL 7001
Presse-étoupe, matériau du raccordement vissé: PA, application: Standard, diamètre extérieur du câble 11 mm ... 17 mm, blindage: non, filetage de raccordement: M25 x 1,5, coloris: noir foncé RAL 9005
Presse-étoupe, matériau du raccordement vissé: Laiton, nickelé, application: Standard, diamètre extérieur du câble 11 mm ... 17 mm, blindage: non, filetage de raccordement: M25 x 1,5, coloris: argenté, avec joint torique
Presse-étoupe métallique jusqu'à 5 bars, longueur de filet : 7 mm, diamètre du câble : 14 - 21 mm, ouvert. 34, presse-étoupe : M25
Presse-étoupe, matériau du raccordement vissé: Laiton, nickelé, application: CEM, diamètre extérieur du câble 11 mm ... 16 mm, blindage: oui, filetage de raccordement: M25 x 1,5, coloris: argenté, avec joint torique
Raccordement vissé métallique avec protection antiflexion et dispositif antitraction, longueur du filetage : 7 mm, plage d'étanchéité du câble : 10 - 19 mm, capacité de serrage : 14 - 21 mm, SW 30, raccordement vissé : M25
Vis de fermeture, matériau du raccordement vissé: Laiton, nickelé, filetage de raccordement: M25 x 1,5, coloris: argenté
