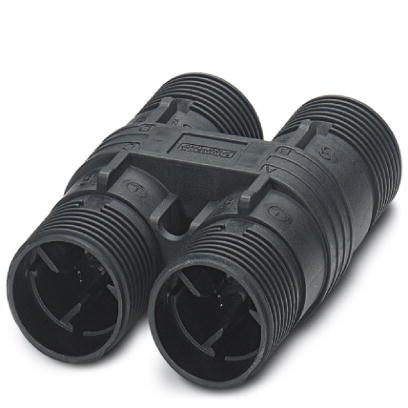

H distributor QPD H 3PE2,5 BK
H distributor, QUICKON connection, number of positions: 3+PE, 1 mm² ... 2.5 mm², 690 V, 20 A, black, Without QUICKON nut
- Innovative and time saving - QUICKON fast connection for time saving of up to 80 % for on-site connection
- Convenient: quick and easy assembly without special tools
- Robust throughout: housing with IP68/IP69K and IK07 protection for a wide range of applications
- Safer connection thanks to polarization against mismatching and touch-proof protection according to DIN EN 0105
- Flexible and compact - by connecting connections internally, H and T-distributors can be used to branch master cables or they can be used as star distributors
Spécifications techniques
| Type | Distributeur H |
| Couleur | Noir |
| Type de verrouillage | Verrouillage de la vis |
| Méthode de connexion | Connexion QUICKON |
| Méthode de connexion | Connexion IDC |
| Nombre de postes | 4 |
| Noter le nombre de postes | 3+PE |
| Taille de la clé, écrou-union | 22 mm |
| Couple de serrage, écrou-raccord | 5 Nm |
| Nombre de connexions | 4 |
| Section du conducteur flexible min. | 1 mm² |
| Section du conducteur flexible max. | 2,5 mm² |
| Section transversale du conducteur solide min. | 1 mm² |
| Section du conducteur solide max. | 2,5 mm² |
| Section du conducteur AWG min. | 16 |
| Section du conducteur AWG max. | 14 |
| Structure des brins individuels selon VDE 0295 / plus petit diamètre de fil | VDE 0295 classe 1 à 6/min. 0,15 mm |
| Matériau d'isolation du fil | PVC/PE/TPE/caoutchouc |
| Diamètre du fil, isolation comprise | 2 mm ... 3,8 mm |
| Diamètre du câble externe | Commander séparément les écrous Quickon ou les connecteurs Quickon |
| Marquage de position | 1, 2, 3, PE |
| Degré de protection | IP66 |
| Degré de protection | IP68 (2 m / 24 h) |
| Degré de protection | IP69K |
| Température ambiante (fonctionnement) | -40 °C ... 100 °C |
| Température ambiante (stockage/transport) | -40 °C ... 100 °C |
| Température lorsque le conducteur est connecté | -5 °C ... 50 °C |
| Courant nominal IN | 20 A |
| Courant nominal | 20 A |
| Tension nominale (III/3) | 690 V |
| Tension nominale (III/2) | 1000 V |
| Tension nominale (II/2) | 1000 V |
| Tension de choc nominale (III/3) | 6 kV |
| Tension de choc nominale (III/2) | 8 kV |
| Tension de choc nominale (II/2) | 8 kV |
| Connectivité QUICKON | max. 10 |
| Cycles d'insertion/retrait | 50 connexions QUICKON max. 10 |
| Catégorie d'impact du choc | IK07 |
| Matériau de contact | CU |
| Matériau de la surface de contact | plaqué argent |
| Matériau de support de contact | PA |
| Matériau isolant | PA |
| Indice d'inflammabilité selon UL 94 | V0 |
| Catégorie de surtension | III |
| Degré de pollution | 3 |
| Indice d'inflammabilité selon UL 94 | V0 |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement : illimitée = EFUP-e |
| Chine RoHS | Pas de substances dangereuses au-dessus des valeurs seuils |
Accessories
QPD CLIP 2,5 BK, Clip de maintien pour distributeur Quickon-H, pour montage et démontage sans outils.
Matériau de gravure, Planche, blanc, vierge, repérable avec : PLOTMARK, ENGRAVING UNIT, CMS-P1-PLOTTER, P1 ENGRAVING UNIT, type de montage: collage, Nombre d'étiquettes: 120, hauteur du champ de texte: 9 mm, largeur du champ de texte: 13 mm
QPD QSK 2,5 FS, Capuchon de protection en plastique, pour connecteurs QPD-QUICKON, vert, avec bande de maintien, IP68
Profilé de détrompage rouge, s'enfile dans le dôme QUICKON et le connecteur mâle, positionnable par tranches de 90°.
Connecteur, connexion QUICKON, nombre de positions : 3+PE, 1 mm² ... 2,5 mm², 690 V, 20 A, noir, plage de diamètre de câble : 6 mm ... 10 mm- Connecteur, connexion QUICKON, nombre de positions : 3+PE, 1 mm² ... 2,5 mm², 690 V, 20 A, noir, plage de diamètre de câble : 9 mm ... 14 mm
