SD204/63
Distributeur OfficielBy ABB
SKU
ABB2CDD284101R0063
MPN
2CDD284101R0063
Weight
0.358 kg

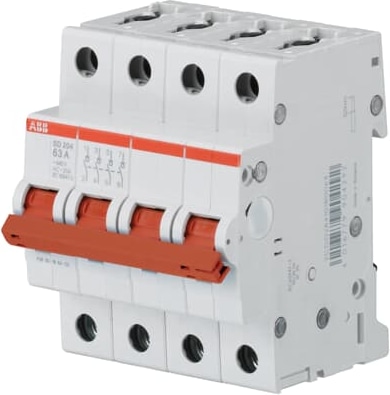

SD204/63 - Switch Disconnector - 4P, 63A
Spécifications techniques
Technique
| Normes et standards | IEC/EN 60947-3 |
| Tension nominale (Ur) | 440 V, 12 V Minimum |
| Tension | 440 V AC |
| Operational Voltage | Maximum 462 V AC, Minimum 12 V AC |
| Tension assignée de tenue aux chocs (Uimp) | 4 kV, at 2000 m 5 kV, at Sea Level 6.2 kV |
| Type de tension | AC |
| Courant nominal (IN) | 63 A |
| Rated Conditional Short-Circuit Current (Inc) | 25 kA |
| Pourvoir assigné de coupure de service en court-circuit (Ics) | 25 kA |
| Fréquence assignée (f) | 50 / 60 Hz |
| Power Loss | at Rated Operating Conditions per Pole 4.5 W |
| Contact Position Indication | ON / OFF |
| Electrical Endurance | 10000 AC cycle |
| Mechanical Endurance | 20000 cycle |
| Nombre de pôles | 4 |
| Number of Contacts CO | 0 |
| Number of Contacts NC | 0 |
| Number of Contacts NO | 4 |
| Catégorie de surtension | III |
| Couple de serrage | 2.8 N·m |
| Utilization Category | Switching of motor loads or other highly inductive loads - frequent actuation (AC-23A) |
| Actuator Type | Toggle |
| Screw Terminal Type | Failsafe Bi-directional Cylinder-lift Terminal |
| Switch Type | Off |
| Actuator Marking | I / O |
| Actuator Material | Insulation Group II, Red, Sealable |
| Qualité du matériau | Insulation Group I, RAL 7035 |
| Type d'encastrement | tous |
| Recommended Screw Driver | Pozidriv 2 |
| Accessories Available | Oui |
| Cover Color | Gris |
| Connecting Capacity | Busbar 10 / 10 mm², Flexible 0.75 ... 16 mm², Rigid 0.75 ... 25 mm², Stranded 0.75 ... 25 mm² |
| Type de borne | Bornes à vis |
Environnement
| Température de l’air ambiant | Operation -25 ... +55 °C, Storage -40 ... +70 °C |
| Indice de protection | IP20, Enclosure with Cover IP40 |
| Degré de pollution | 3 |
| Environmental Conditions | 28 cycles, with 55 °C / 90-96 %, and 25 °C / 95-100 % |
| Resistance to Vibrations acc. to IEC 60068-2-6 | 5g, 20 cycles at 5 ... 150 ... 5 Hz with load 0.8 In |
| Résistance aux chocs selon CEI 60068-2-27 | 25g / 2 shocks / 13 ms |
| Statut RoHS | Following EU Directive 2011/65/EU |
| REACH Declaration | 9AKK107492A1906 |
Dimensions
| Width in Number of Modular Spacings | 4 |
| Produit Largeur Net | 70 mm |
| Produit Hauteur Net | 88 mm |
| Produit Longueur Net | 69 mm |
| Poids net | 0,34 kg |
| Profondeur d'encastrement (t2) | 69 mm |
Pourquoi Proax pour ABB SD204/63?
Proax est un distributeur autorisé de ABB SD204/63 et l'un des plus grands distributeurs de ABB en Amérique du Nord. Notre équipe technique interne, qui est hautement qualifiée, est prête à répondre à vos besoins techniques!
Avez-vous une question? pour vous aider à obtenir le bon produit le plus rapidement possible pour votre projet. Nous sommes toujours là pour vous aider!
Délai de livraison court
Personnel qualifié
Chat en direct
Support technique
Inventaire local
60+ ans d'expérience
Informations complémentaires
| Autres noms | SD20463 |
| Taille de l'emballage | 1 |
