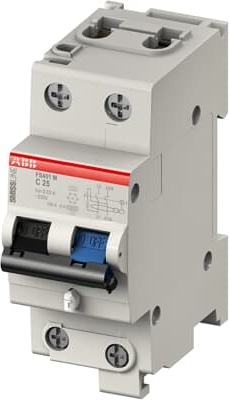

FS451M-C10/0.03
Distributeur OfficielBy ABB
SKU
ABB2CCL462110E0104
MPN
2CCG001795R0001
Weight
0.21 kg
The FS451 series is a 1P+N RCBO in two-modules for the SMISSLINE Classic DIN system width for the protection of end user circuits against overload and short-circuit currents; protection against the effects of sinusoidal alternating and direct pulsating earth fault currents; protection against indirect contacts and addition al protection against direct contacts.
Spécifications techniques
Technique
| Normes et standards | IEC/EN 61009 |
| Tripping Characteristic | C |
| Type of Residual Current | A Type |
| Tension nominale (Ur) | 240 V |
| Tension | 240 V AC |
| Tension assignée d’isolement (Ui) | 500 V |
| Tension assignée de tenue aux chocs (Uimp) | 4 kV |
| Type de tension | AC |
| Courant nominal (IN) | 10 A |
| Courant nominal de fonctionnement (Ie) | 10 A |
| Rated Residual Current | 30 mA |
| Rated Short-Circuit Capacity | (240 V AC) 10 kA |
| Rated Conditional Short-Circuit Current (Inc) | 10 kA |
| Rated Service Short-Circuit Breaking Capacity, in % of Icu (Ics) | 10 kA |
| Maximum Surge Current | 0.25 kA |
| Leakage Current Type | A |
| Fréquence (f) | 50/60 Hz |
| Fréquence assignée (f) | 50...60 Hz |
| Power Loss | 3.4 W |
| Classe de limitation d'énergie | 3 |
| Nombre de pôles | 2 |
| Number of Protected Poles | 1 |
| Operating Characteristic | Instantaneous |
| Catégorie de surtension | III |
| Position of Neutral Terminals | Droit |
| Earthing Switch Type | Undelayed |
| Type de libération | C |
| Options Provided | Smissline Classic |
| Accessories Available | Oui |
| Section nominale | 1 - Solid-Core 0...35 mm², 4 - Multi-Wired 0...35 mm² |
Environnement
| Température extérieure | -25...40 °C |
| Température de l’air ambiant | Operation -25...40 °C |
| Indice de protection | IP20 |
| Degré de pollution | 2 |
| Statut RoHS | Following EU Directive 2002/95/EC August 18, 2005 and amendment |
Technique UL/CSA
| Short-Circuit Current Rating (SCCR) | 0.03 A |
Dimensions
| Width in Number of Modular Spacings | 2 |
| Produit Largeur Net | 69 mm |
| Produit Hauteur Net | 95 mm |
| Produit Longueur Net | 72 mm |
| Poids net | 210 g |
| Taille | 2 modules |
| Profondeur d'encastrement (t2) | 91 mm |
