1516182
Distributeur OfficielSKU
PHX1516182
Weight
0.222 kg
Ce produit n'est plus disponible

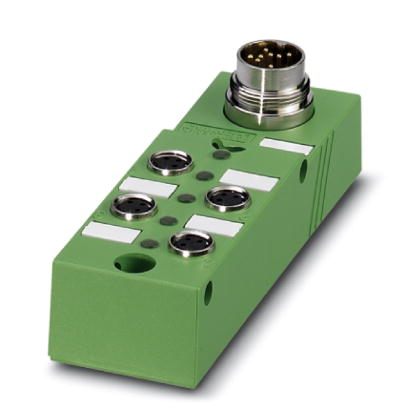

Sensor/actuator box SACB- 4/3-L-M16-M8
Sensor/actuator box, application: Standard, connection method: M8 socket Metal, number of slots: 4, number of positions: 3, coding: A - standard, slot assignment: single, status display: yes, pnp; master cable connection: M16 plug connection 90°, shielding: no
- Safety in the field, thanks to molded housing and high degree of protection
- Flexible, distributed bundling of signals in one master cable
- Convenient: increased machine availability thanks to quick and easy diagnostics
Spécifications techniques
| Tension nominale | 24 V DC |
| Tension de fonctionnement maximale Umax | 30 V DC |
| Capacité de transport de courant par signal E/S | 2 A |
| Capacité de charge actuelle par emplacement | 2 A |
| Courant nominal total | 6 A |
| Nombre de postes | 3 |
| Nombre d'emplacements | 4 |
| Indice d'inflammabilité selon UL 94 | V0 |
| Système de connexion capteur/actionneur | Prise M8 |
| Degré de protection | IP65 |
| Degré de protection | IP67 |
| Température ambiante (fonctionnement) | -30 °C ... 80 °C |
| Diagnostic local | Tension d'alimentation par module LED verte |
| Diagnostic local | Affichage de l'état I/O LED jaune |
| Méthode de connexion | Connecteur M16 |
| Couple de serrage - câble maître - connexion à fiche | 1,5 Nm |
| Couple de serrage câble capteur/actionneur de fente | 0,2 Nm |
| Matériau du boîtier | PBT |
| Matériau de la masse de moulage | PUR |
| Matériau de contact | CuSn |
| Matériau de la surface de contact | Ni/Au |
| Matériau de support de contact | PA |
| Matériau de contact, côté câble maître | Alliage de Cu |
| Matériau du manchon fileté | Alliage de Cu |
| Matériau de la surface de la douille filetée | Nickelé |
| Matériau du joint torique | NBR |
| Désignation standard | Connecteur M8 |
| Normes/réglementations | IEC 61076-2-104 |
| Raccordement selon la norme | CUL |
| Indice d'inflammabilité selon UL 94 | V0 |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement = 50 |
| Chine RoHS | Pour plus d'informations sur les substances dangereuses, voir l'onglet "Téléchargements", catégorie "Déclaration du fabricant". |
Accessories
Câble multiconducteur, application : Boîte de capteurs/actionneurs, nombre de prises: 4, nombre de pôles: 8, codage: A, affectation des prises: simple, affichage d'état: Non; racc. câble multicond.: Raccordement enfichable M16, PUR/PVC, longueur du câble: 5 m, blindage: non, Produit de remplacement selon RoHS II sans exception 6c (Pb < 0,1 %) référence : 1260738- Câble multiconducteur, application : Boîte de capteurs/actionneurs, nombre de prises: 4, nombre de pôles: 8, codage: A, affectation des prises: simple, affichage d'état: Non; racc. câble multicond.: Raccordement enfichable M16, PUR/PVC, longueur du câble: 10 m, blindage: non, Produit de remplacement selon RoHS II sans exception 6c (Pb < 0,1 %) référence : 1260737
Vis de fermeture M8 pour connecteurs femelles M8 non occupés des câbles pour capteurs/actionneurs, boîtiers et connecteurs encastrables
Tournevis dynamométrique, couple de serrage préréglé de 0,2Nm et entraînement hexagonal de 4 mm pour connecteur M8
Embout enfichable pour le montage des connecteurs M8 avec écrou moleté et un diamètre moleté de 10 mm, pour emmanchement à six pans de 4 mm- Embout enfichable pour le montage des connecteurs M8 avec écrou moleté et un diamètre moleté de 12 mm, pour emmanchement à six pans de 4 mm
Repères pour blocs de jonction, Planche, blanc, vierge, repérable avec : BLUEMARK ID COLOR, BLUEMARK ID, BLUEMARK CLED, PLOTMARK, CMS-P1-PLOTTER, type de montage: bloccaggio, pour bloc de jonction au pas de : 10,2 mm, Nombre d'étiquettes: 48, hauteur du champ de texte: 5,1 mm, largeur du champ de texte: 9,6 mm
Repères pour blocs de jonction, Planche, blanc, vierge, repérable avec : TOPMARK NEO, LASER TOPMARK, BLUEMARK ID COLOR, BLUEMARK ID, BLUEMARK CLED, THERMOMARK PRIME, THERMOMARK CARD 2.0, THERMOMARK CARD, type de montage: bloccaggio, pour bloc de jonction au pas de : 10,2 mm, Nombre d'étiquettes: 36, hauteur du champ de texte: 4,7 mm, largeur du champ de texte: 9,4 mm
Prise de raccordement M16, 14 pôles, à raccordement à souder, configuration libre, droite, pour section de câble de 6,0 mm à 8,0 mm
Prise de raccordement M16, 14 pôles, à raccordement à souder, configuration libre, coudée, pour section de câble de 6,0 mm à 8,0 mm
