1516014
Distributeur OfficielSKU
PHX1516014
Weight
1.072 kg
Ce produit n'est plus disponible

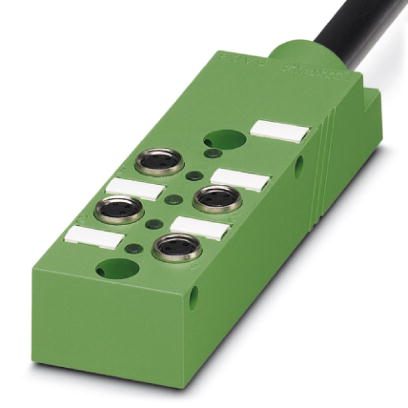

Sensor/actuator box SACB- 4/3-L- 5,0PUR-M8
Sensor/actuator box, application: Standard, connection method: M8 socket Metal, number of slots: 4, number of positions: 3, coding: A - standard, slot assignment: single, status display: yes, pnp; master cable connection: Fixed connection 180°, PUR/PVC, cable length: 5 m, shielding: no
- Safety in the field, thanks to molded housing and high degree of protection
- Flexible, distributed bundling of signals in one master cable
- Convenient: increased machine availability thanks to quick and easy diagnostics
Spécifications techniques
| Tension nominale | 24 V DC |
| Tension de fonctionnement maximale Umax | 30 V DC |
| Capacité de transport de courant par signal E/S | 2 A |
| Capacité de charge actuelle par emplacement | 2 A |
| Courant nominal total | 6 A |
| Nombre de postes | 3 |
| Nombre d'emplacements | 4 |
| Indice d'inflammabilité selon UL 94 | V0 |
| Système de connexion capteur/actionneur | Prise M8 |
| Degré de protection | IP65 |
| Degré de protection | IP67 |
| Température ambiante (fonctionnement) | -30 °C ... 80 °C |
| Diagnostic local | Tension d'alimentation LED verte |
| Diagnostic local | Affichage de l'état I/O LED jaune |
| Méthode de connexion | Connexion fixe |
| Longueur du câble | 5 m |
| Couple de serrage câble capteur/actionneur de fente | 0,2 Nm |
| Matériau du boîtier | PBT |
| Matériau de la masse de moulage | PUR |
| Matériau de contact | CuSn |
| Matériau de la surface de contact | Ni/Au |
| Matériau de support de contact | PA |
| Matériau du manchon fileté | Alliage de Cu |
| Matériau de la surface de la douille filetée | Nickelé |
| Matériau du joint torique | NBR |
| Désignation standard | Connecteur M8 |
| Normes/réglementations | IEC 61076-2-104 |
| Raccordement selon la norme | CUL |
| Indice d'inflammabilité selon UL 94 | V0 |
| Type de câble | PUR/PVC noir |
| Type de câble (abréviation) | PUR |
| Abréviation de câble | LiYY11Y-HF |
| Style UL AWM | 20549 |
| Section du conducteur | 4x 0,34 mm² (ligne de signal) |
| Section du conducteur | 2x 0,75 mm² (ligne électrique) |
| AWG Ligne de signal | 22 |
| AWG Alimentation | 18 |
| Structure du conducteur Ligne de signal | 19x 0,15 mm |
| Structure du conducteur, alimentation en tension | 42x 0,15 mm |
| Diamètre de l'âme, isolation comprise | 1,3 mm ±0,1 mm (ligne de signal) |
| Diamètre de l'âme, isolation comprise | 1,8 mm ±0,1 mm (ligne électrique) |
| Couleurs des fils | brun, bleu, blanc, vert, jaune, gris |
| Torsion générale | Fils torsadés en couches |
| Gaine externe, couleur | noir RAL 9005 |
| Épaisseur de la gaine intérieure | ≥ 0,15 mm |
| Épaisseur de la gaine extérieure | ≥ 0,38 mm |
| Diamètre extérieur du câble D | 6,8 mm ±0,2 mm |
| Rayon de courbure minimal, installation fixe | 7,5 x D |
| Rayon de courbure minimal, installation flexible | 10 x D |
| Nombre de cycles de flexion | 1500000 |
| Rayon de courbure | 68 mm |
| Chemin de traverse | 2 m |
| Taux de déplacement | 2 m/s |
| Poids du câble | 71,7 kg/km |
| Gaine extérieure, matériau | PUR |
| Matériau, gaine intérieure | PVC |
| Matériau isolation du conducteur | PVC |
| Matériau du conducteur | Fils de cuivre nus |
| Tension nominale, câble | 300 V |
| Tension d'essai, câble | 2000 V |
| Propriétés particulières | Sans silicone |
| Résistance à la flamme | DIN EN 50265 |
| Résistance à l'huile | selon VDE 0472 partie 803 |
| Autre résistance | Très résistant aux acides, aux solutions alcalines et aux solvants |
| Température ambiante (fonctionnement) | -40 °C ... 90 °C (câble, installation fixe) |
| Température ambiante (fonctionnement) | -5 °C ... 80 °C (câble, installation flexible) |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement = 50 |
| Chine RoHS | Pour plus d'informations sur les substances dangereuses, voir l'onglet "Téléchargements", catégorie "Déclaration du fabricant". |
Accessories
Vis de fermeture M8 pour connecteurs femelles M8 non occupés des câbles pour capteurs/actionneurs, boîtiers et connecteurs encastrables
Tournevis dynamométrique, couple de serrage préréglé de 0,2Nm et entraînement hexagonal de 4 mm pour connecteur M8
Embout enfichable pour le montage des connecteurs M8 avec écrou moleté et un diamètre moleté de 10 mm, pour emmanchement à six pans de 4 mm- Embout enfichable pour le montage des connecteurs M8 avec écrou moleté et un diamètre moleté de 12 mm, pour emmanchement à six pans de 4 mm
Repères pour blocs de jonction, Planche, blanc, vierge, repérable avec : BLUEMARK ID COLOR, BLUEMARK ID, BLUEMARK CLED, PLOTMARK, CMS-P1-PLOTTER, type de montage: bloccaggio, pour bloc de jonction au pas de : 10,2 mm, Nombre d'étiquettes: 48, hauteur du champ de texte: 5,1 mm, largeur du champ de texte: 9,6 mm
Repères pour blocs de jonction, Planche, blanc, vierge, repérable avec : TOPMARK NEO, LASER TOPMARK, BLUEMARK ID COLOR, BLUEMARK ID, BLUEMARK CLED, THERMOMARK PRIME, THERMOMARK CARD 2.0, THERMOMARK CARD, type de montage: bloccaggio, pour bloc de jonction au pas de : 10,2 mm, Nombre d'étiquettes: 36, hauteur du champ de texte: 4,7 mm, largeur du champ de texte: 9,4 mm
