Distributeur OfficielSKU
MPN
SAC-5P-M12MSB/10,0-900/M12FSB
Weight
0.723 kg
Series SAC-5P

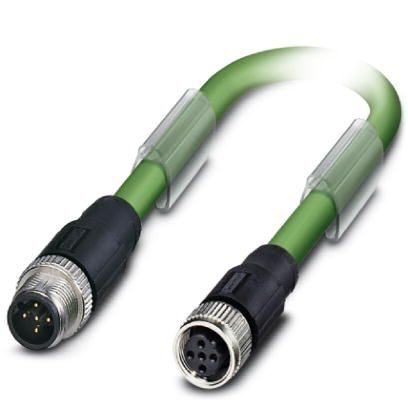

SAC-5P-M12MSB/10,0-900/M12FSB - Câble préconfectionné pour bus
Câble préconfectionné pour bus, INTERBUS (16 Mbit/s), 5-pôles, PUR exempt d'halogène, vert RAL 6017, blindé, connecteur mâle droit M12, codage: B, sur Connecteur femelle droit M12, codage: B, longueur de câble: 10 m
Spécifications techniques
| Longueur du câble | 10 m |
| Température ambiante (fonctionnement) | -25 °C ... 90 °C (fiche / prise) |
| Température ambiante (fonctionnement) | -25 °C ... 90 °C (fiche / prise) |
| Degré de protection | IP65 |
| Degré de protection | IP67 |
| Note | D'autres produits avec un type de câble variable et une longueur de câble variable peuvent être trouvés dans la section des accessoires. |
| Courant nominal à 40°C | 4 A |
| Tension nominale | 48 V AC |
| Tension nominale | 60 V DC |
| Nombre de postes | 5 |
| Résistance de l'isolation | ≥ 100 MΩ |
| Codage | B - inverse |
| Type/catégorie de signal | INTERBUS, 16 Mbps |
| Affichage de l'état | Non |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
| Cycles d'insertion/retrait | ≥ 100 |
| Couple | 0,4 Nm (connecteur M12) |
| Indice d'inflammabilité selon UL 94 | V0 |
| Matériau de contact | CuSn |
| Matériau de la surface de contact | Ni/Au |
| Matériau de support de contact | PA 6.6 |
| Matériau du corps de la poignée | TPU, difficilement inflammable, auto-extinguible |
| Matériau, molettes | Zinc moulé sous pression, nickelé |
| Matériau d'étanchéité | NBR |
| Contact | Couleur (désignation du signal) | Contact (optionnel) | 1 (Plug) = YE (DO) = 1 (Socket) |
| Contact | Couleur (désignation du signal) | Contact (optionnel) | 2 (Plug) = GN (DO) = 2 (Socket) |
| Contact | Couleur (désignation du signal) | Contact (optionnel) | 3 (fiche) = GY (DI) = 3 (prise) |
| Contact | Couleur (désignation du signal) | Contact (optionnel) | 4 (Plug) = PK (DI) = 4 (Socket) |
| Contact | Couleur (désignation du signal) | Contact (optionnel) | 5 (fiche) = BN (GND) = 5 (prise) |
| Type de câble | INTERBUS |
| Type de câble (abréviation) | 900 |
| Structure du câble | 3 x 2 x 0,22 mm² |
| Section du conducteur | 3x 2x 0,22 mm² |
| AWG Ligne de signal | 24 |
| Structure du conducteur Ligne de signal | 32x 0,10 mm |
| Couleurs des fils | Vert-jaune, blanc-brun, gris-rose |
| Paires torsadées | 2 cœurs pour la paire |
| Torsion générale | 3 paires au cœur |
| Blindage | Fils de cuivre tressés |
| Diamètre extérieur du câble D | 8 mm |
| Rayon de courbure minimal, installation fixe | 7,5 x D |
| Rayon de courbure minimal, installation flexible | 15 x D |
| Nombre de cycles de flexion | 5000000 |
| Rayon de courbure | 120 mm |
| Chemin de traverse | 10 m |
| Taux de déplacement | 1,6 m/s |
| Accélération | 3,2 m/s² |
| Poids du câble | 70 kg/km |
| Gaine externe, couleur | vert mai RAL 6017 |
| Gaine extérieure, matériau | PUR |
| Matériau isolation du conducteur | PE |
| Matériau du conducteur | Fils de cuivre nus |
| Résistance de l'isolation | ≥ 5 GΩ*km |
| Résistance de la boucle | ≤ 159,80 Ω/km |
| Capacité du câble | ≤ 60 nF/km (à 800 Hz) |
| Impédance d'onde | 120 Ω ±20 % (à 64 kHz) |
| Impédance d'onde | 100 Ω ±15 % (avec 1 MHz) |
| Atténuation de la diaphonie à l'extrémité proche (NEXT) | ≥ 61 dB (à 772 kHz) |
| Atténuation de la diaphonie à l'extrémité proche (NEXT) | ≥ 59 dB (avec 1 MHz) |
| Atténuation de la diaphonie à l'extrémité proche (NEXT) | ≥ 55 dB (à 2 МHz) |
| Atténuation de la diaphonie à l'extrémité proche (NEXT) | ≥ 50 dB (à 4 МHz) |
| Atténuation de la diaphonie à l'extrémité proche (NEXT) | ≥ 46 dB (à 8 МHz) |
| Atténuation de la diaphonie à l'extrémité proche (NEXT) | ≥ 44 dB (à 10 MHz) |
| Atténuation de la diaphonie à l'extrémité proche (NEXT) | ≥ 41 dB (à 16 MHz) |
| Atténuation de la diaphonie à l'extrémité proche (NEXT) | ≥ 40 dB (à 20 МHz) |
| Atténuation | ≤ 15 dB/km (à 256 kHz) |
| Atténuation | ≤ 24 dB/km (à 772 kHz) |
| Atténuation | ≤ 27 dB/km (avec 1 MHz) |
| Atténuation | ≤ 52 dB/km (à 4 МHz) |
| Atténuation | ≤ 84 dB/km (à 10 MHz) |
| Atténuation | ≤ 112 dB/km (à 16 MHz) |
| Atténuation | ≤ 119 dB/km (à 20 МHz) |
| Vitesse du signal | 0.66 c |
| Résistance de l'accouplement | < 250,00 mΩ/m (à 30 MHz) |
| Tension nominale, câble | 250 V (valeur de crête, pas pour les applications à haute puissance) |
| Tension d'essai Noyau/Noyau | 1500 Vrms |
| Tension d'essai Noyau/blindage | 1000 Vrms |
| Résistance à la flamme | selon VDE 0472, partie 4, type d'essai B |
| Résistance à la flamme | Selon la norme IEC 60332-1 |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C (câble, installation fixe) |
| Température ambiante (fonctionnement) | -30 °C ... 70 °C (câble, installation flexible) |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement : illimitée = EFUP-e |
| Chine RoHS | Pas de substances dangereuses au-dessus des valeurs seuils |
