Distributeur OfficielSKU
MPN
SACC-M 8MS-3PCON
Weight
0.017 kg
Series SACC-M

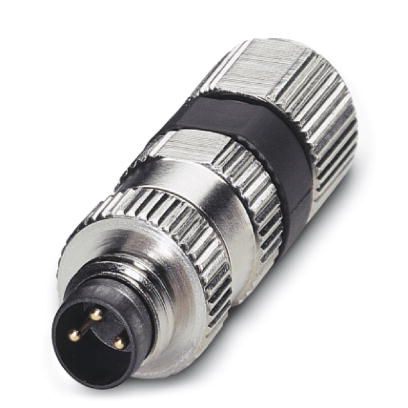

SACC-M 8MS-3PCON - Connecteur
Connecteur, Universel, 3-pôles, connecteur mâle droit M8, codage: A, Raccordement rapide Piercecon®, matériau de la molette: Laiton, nickelé, diamètre extérieur du câble 3 mm ... 5 mm
- Utilisation sûre sur le terrain grâce aux indices de protection élevés
- Raccordement Piercecon® : densité de contacts maximale du connecteur à équiper
Spécifications techniques
| Taille de la clé, écrou-union | 11 mm |
| Diamètre du boîtier | 12 mm |
| Longueur | 35,4 mm |
| Diamètre du câble externe | 3 mm ... 5 mm |
| Longueur de dénudage de la gaine | 35 mm |
| Température ambiante (fonctionnement) | -25 °C ... 85 °C (fiche / prise) |
| Température ambiante (fonctionnement) | -25 °C ... 85 °C (fiche / prise) |
| Degré de protection | IP68 |
| Note | REMARQUE : Lors de la pose des conducteurs, respecter les rayons de courbure admissibles, car le degré de protection peut être remis en cause si les forces de courbure sont trop importantes. Alléger les charges mécaniques en amont du connecteur, par exemple en utilisant des colliers de serrage. |
| Courant nominal à 40°C | 4 A |
| Tension nominale | 48 V AC |
| Tension nominale | 60 V DC |
| Nombre de postes | 3 |
| Résistance de l'isolation | ≥ 100 MΩ |
| Codage | A - standard |
| Normes/réglementations | Connecteur M8 IEC 61076-2-104 |
| Type/catégorie de signal | Universel |
| Affichage de l'état | Non |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
| Méthode de connexion | Raccordement rapide Piercecon®. |
| Section du conducteur | 0,14 mm² ... 0,38 mm² (flexible) |
| Section du conducteur AWG | 22 ... 26 (flexible) |
| Diamètre du fil, isolation comprise | 1 mm ... 1,3 mm (serrage du fil noir pour 0,14 mm² ... 0,25 mm²) |
| Diamètre du fil, isolation comprise | 1,3 mm ... 1,6 mm (serrage du fil blanc pour 0,25 mm² ... 0,38 mm²) |
| Cycles d'insertion/retrait | ≥ 100 |
| Couple | 0,5 Nm (écrou de pression avec manchon d'accouplement) |
| Couple | 0,8 Nm (connecteur avec manchon d'accouplement) |
| Couple | 0,2 Nm (molette M8) |
| Indice d'inflammabilité selon UL 94 | V0 |
| Matériau de contact | CuZn |
| Matériau de la surface de contact | Ni/Au |
| Matériau de support de contact | PA 6.6 |
| Matériau du corps de la poignée | PA 6.6 |
| Matériau, molettes | Laiton nickelé |
| Matériau d'étanchéité | NBR |
| Contact | Couleur (désignation du signal) | Contact (optionnel) | 1 = BN |
| Contact | Couleur (désignation du signal) | Contact (optionnel) | 3 = BU |
| Contact | Couleur (désignation du signal) | Contact (optionnel) | 4 = BK |
| Normes/spécifications | Connecteur M8 IEC 61076-2-104 |
| REACh SVHC | Plomb 7439-92-1 |
| Chine RoHS | Respectueux de l'environnement Durée d'utilisation = 50 ans |
| Chine RoHS | Pour plus d'informations sur les substances dangereuses, voir l'onglet "Téléchargements", catégorie "Déclaration du fabricant". |
