Distributeur OfficielSKU
MPN
USLKG 95
Weight
0.332 kg
Series USLKG

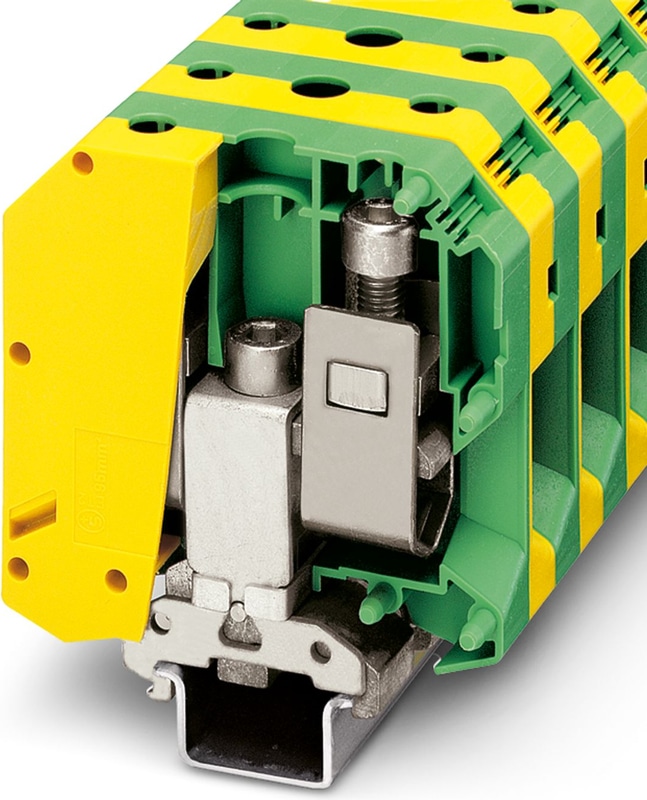

USLKG 95 - Bloc de jonction pour conducteur de protection
Bloc de jonction pour conducteur de protection, nombre de connexions: 2, nombre de pôles: 1, type de raccordement: Raccordement vissé, Section de référence: 95 mm2, section : 25 mm2 - 95 mm2, type de fixation: Pied PE avec vis de fixation, M8, type de montage: NS 35/7,5, NS 35/15, NS 32, coloris: vert/jaune
- Le triple centrage du conducteur dans le fond prismatique des douilles assure unraccordement fiable des câbles
- Faible résistance de contact grâce au rainurage de la surface de contact
- Verrouillage à vis grâce aux éléments à ressort du raccordement
Spécifications techniques
| Nombre de postes | 1 |
| Nombre de lignes | 1 |
| Nombre de connexions | 2 |
| Section nominale | 95 mm² |
| Couleur | vert-jaune |
| Matériau isolant | PA |
| Indice d'inflammabilité selon UL 94 | V2 |
| Type de montage | NS 35/7,5 |
| Tension de choc nominale | 8 kV |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Groupe de matériaux isolants | I |
| Puissance dissipée maximale dans les conditions nominales | 7.54 W |
| Panneau latéral ouvert | Non |
| Montage du bornier | 15 Nm ... 20 Nm (pied en PE avec vis de fixation, M8) |
| Indice de température relative du matériau isolant (Elec., UL 746 B) | 125 °C |
| Indice de température du matériau isolant (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
| Largeur | 25 mm |
| Longueur | 83 mm |
| Hauteur NS 35/7,5 | 90 mm |
| Hauteur NS 35/15 | 97,5 mm |
| Hauteur NS 32 | 95 mm |
| Note | Veuillez respecter la capacité de charge des rails DIN. |
| Méthode de connexion | Raccordement à vis |
| Filet de vis | M8 |
| Longueur de dénudage | 30 mm |
| Couple de serrage, min | 15 Nm |
| Couple de serrage max | 20 Nm |
| Raccordement selon la norme | IEC 60947-7-2 |
| Section transversale du conducteur solide min. | 25 mm² |
| Section du conducteur solide max. | 95 mm² |
| Section du conducteur AWG min. | 4 |
| Section du conducteur AWG max. | 3/0 |
| Section du conducteur flexible min. | 35 mm² |
| Section du conducteur flexible max. | 95 mm² |
| Section du conducteur min. Section du conducteur AWG, flexible | 4 |
| Max. Section du conducteur AWG, flexible | 3/0 |
| Section du conducteur flexible, avec embout sans gaine plastique min. | 35 mm² |
| Section du conducteur flexible, avec embout sans gaine plastique max. | 95 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique min. | 35 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique max. | 95 mm² |
| Raccordement selon la norme | IEC/EN 60079-7 |
| Section transversale du conducteur solide min. | 25 mm² |
| Section du conducteur solide max. | 95 mm² |
| Section du conducteur AWG min. | 4 |
| Section du conducteur AWG max. | 3/0 |
| Section du conducteur flexible min. | 35 mm² |
| Section du conducteur flexible max. | 95 mm² |
| Température de fonctionnement | -60 °C ... 105 °C (température maximale de fonctionnement à court terme RTI Elec.) |
| Température ambiante (stockage/transport) | -25 °C ... 60 °C (pour une courte durée, n'excédant pas 24 h, -60 °C à +70 °C) |
| Humidité admissible (stockage/transport) | 30 % ... 70 % |
| Température ambiante (assemblage) | -5 °C ... 70 °C |
| Température ambiante (actionnement) | -5 °C ... 70 °C |
| Raccordement selon la norme | IEC 60947-7-2 |
| Raccordement selon la norme | IEC/EN 60079-7 |
| REACh SVHC | Plomb 7439-92-1 |
| REACh SVHC | 4-Nonylphénol, ramifié et linéaire |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement : illimitée = EFUP-e |
| Chine RoHS | Pas de substances dangereuses au-dessus des valeurs seuils |
