2903733
Distributeur OfficielSKU
PHX2903733
MPN
UM-D37SUB/M/HC3/16DO/MR/1/SI
Weight
0.63 kg
Prendre note que cet item est Non Cancellable / Non Retournable
Series UM-D

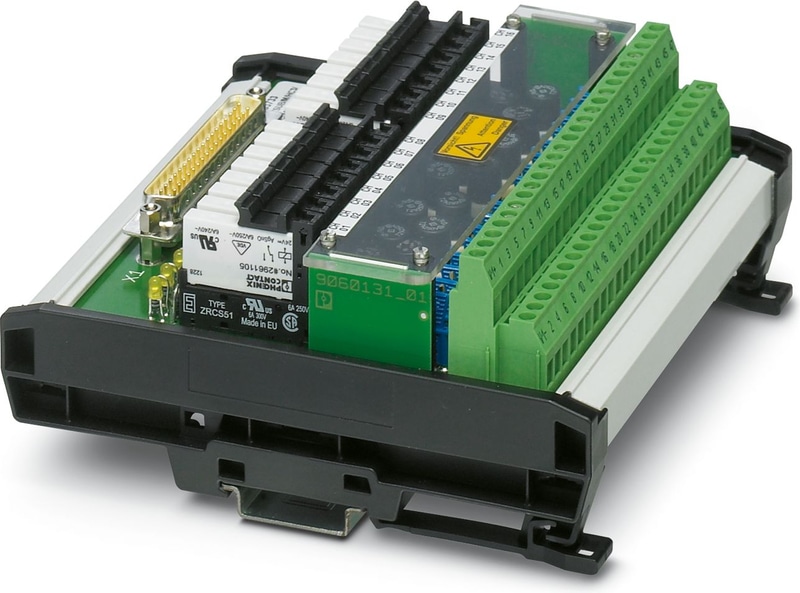

UM-D37SUB/M/HC3/16DO/MR/1/SI - Module actif
Module à relais à 16 canaux pour module de sortie Honeywell C300 TDOB01 et TDOB11. Côté commande, le module est piloté via D-SUB 37 pôles. Un raccordement vissé (repérage : 1...48) est disponible côté terrain. Largeur du module : 142 mm.
Spécifications techniques
| Type de note | Notes sur le fonctionnement |
| Note | Ne pas connecter les canaux adjacents à des tensions SELV/ PELV et à des tensions dangereuses au toucher. |
| Type de note | Notes sur le fonctionnement |
| Note | Aucune protection supplémentaire contre les contacts n'est requise en cas d'utilisation d'une tension SELV/PELV (≤30 V AC ou 60 V DC). |
| Type de note | Notes sur le fonctionnement |
| Note | Les sorties ne conviennent pas pour la commutation de différents conducteurs de ligne. La somme des tensions de commutation utilisées pour des sorties adjacentes ne doit pas dépasser la valeur nominale de la tension d'isolation. |
| Type de note | Notes sur le fonctionnement |
| Note | |
| Largeur | 142 mm |
| Hauteur | 142,5 mm |
| Profondeur | 66 mm |
| Température ambiante (fonctionnement) | -20 °C ... 70 °C |
| Température ambiante (stockage/transport) | -20 °C ... 70 °C |
| Degré de protection | IP00 |
| Degré de protection | ≥ IP54 (lieu d'installation) |
| Tension d'entrée nominale UN | 24 V DC |
| Plage de tension d'entrée en référence à UN | 0.9 ... 1.1 |
| Courant d'entrée typique à UN | 9 mA |
| Temps de réponse typique | 5 ms |
| Délai de publication typique | 7 ms |
| Affichage de l'état/canal | LED jaune |
| Type de contact | 1 contact inverseur |
| Matériau de contact | AgSnO |
| Tension de commutation maximale | 250 V AC |
| Tension de commutation maximale | 63 V DC |
| Tension de commutation minimale | 5 V (100 mA) |
| Limitation du courant continu | 2 A (voir courbe de déclassement) |
| Courant de commutation min. | 100 mA |
| Pouvoir de coupure (charge ohmique) max. | 48 W (24 V DC) |
| Pouvoir de coupure (charge ohmique) max. | 20 W (48 V DC) |
| Pouvoir de coupure (charge ohmique) max. | 18 W (60 V DC) |
| Pouvoir de coupure (charge ohmique) max. | 500 VA (250 V AC) |
| Nombre de canaux | 16 |
| Durée de vie mécanique | environ 2x 107 cycles |
| Mode de fonctionnement | Facteur de fonctionnement de 100 |
| Position de montage | tous |
| Instructions de montage | En rangées à espacement nul |
| Nom de la connexion | Niveau du contrôleur |
| Méthode de connexion | Bande de broches D-SUB |
| Nombre de connexions | 1 |
| Nombre de postes | 37 |
| Nom de la connexion | Sur le terrain |
| Méthode de connexion | Raccordement à vis |
| Filet de vis | M3 |
| Nombre de connexions | 1 |
| Nombre de postes | 50 |
| Section transversale du conducteur solide | 0,2 mm² ... 4 mm² |
| Section transversale du conducteur flexible | 0,2 mm² ... 2,5 mm². |
| Section du conducteur AWG | 24 ... 12 |
| Contrôleur | HONEYWELL Experion PKS C300/C-Series |
| - carte E/S appropriée | TDOB01 (non redondant) |
| - carte E/S appropriée | TDOB11 (redondant) |
| - carte E/S appropriée | TDIL51 (non redondant) |
| Désignation | Distances d'isolement dans l'air et lignes de fuite, entrée/sortie |
| Normes/réglementations | EN 61010-2-201 |
| Tension d'isolation nominale | 300 V |
| Tension de choc nominale | 6 kV (1,2/50 μs) |
| Isolation | Isolation renforcée |
| Degré de pollution | 2 |
| Catégorie de surtension | III |
| Désignation | Distances dans l'air et lignes de fuite, sortie/sortie |
| Normes/réglementations | EN 61010-2-201 |
| Tension d'isolation nominale | 300 V |
| Tension de choc nominale | 4 kV (1,2/50 μs) |
| Isolation | Isolation de base |
| Degré de pollution | 2 |
| Catégorie de surtension | III |
| REACh SVHC | Plomb 7439-92-1 |
| Chine RoHS | Respectueux de l'environnement Durée d'utilisation = 50 ans |
| Chine RoHS | Pour plus d'informations sur les substances dangereuses, voir l'onglet "Téléchargements", catégorie "Déclaration du fabricant". |
Accessories
Relais de puissance miniature enfichable à contact de puissance, 1 contact inverseur, tension d'entrée 24 V DC
