3215928
Distributeur OfficielSKU
PHX3215928
MPN
UT 35-PE/S
Weight
0.087 kg
Series UT

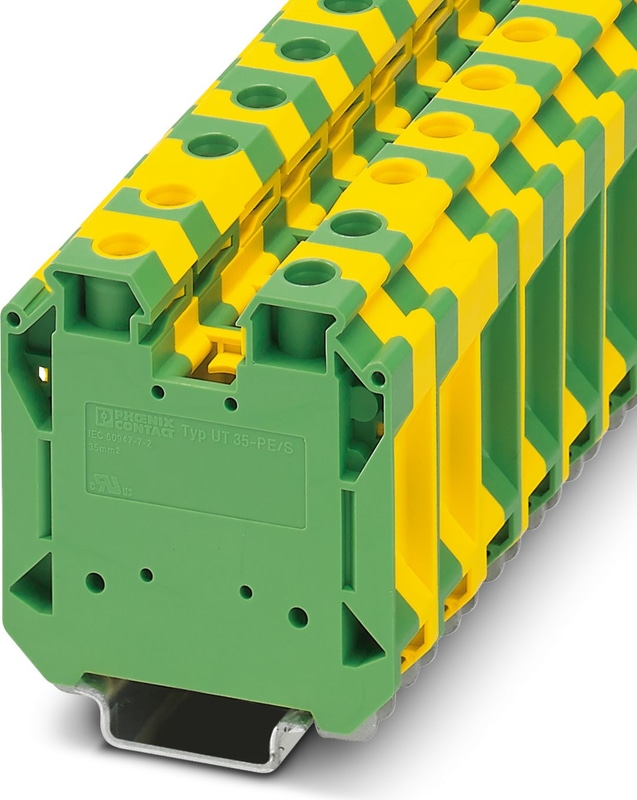

UT 35-PE/S - Bloc de jonction pour conducteur de protection
Bloc de jonction pour conducteur de protection, avec base filetée, nombre de connexions: 2, type de raccordement: Raccordement vissé, Section de référence: 35 mm2, section : 1,5 mm2 - 35 mm2, type de fixation: Pied PE avec vis de fixation, M5, type de montage: NS 35/7,5, NS 35/15, coloris: vert/jaune
UT
La série UT de Phoenix Contact comprend des borniers de passage qui utilisent la technologie de connexion à vis, offrant des connexions de conducteur fiables et sans entretien pour diverses applications industrielles. Ces borniers sont conçus pour accueillir une large gamme de sections de conducteur, offrant flexibilité et facilité d'installation.
Spécifications techniques
| Nombre de lignes | 1 |
| Nombre de connexions | 2 |
| Section nominale | 35 mm² |
| Couleur | vert-jaune |
| Matériau isolant | PA |
| Indice d'inflammabilité selon UL 94 | V0 |
| Type de montage | NS 35/7,5 |
| Tension de choc nominale | 8 kV |
| Degré de pollution | 3 |
| Catégorie de surtension | III |
| Groupe de matériaux isolants | I |
| Puissance dissipée maximale dans les conditions nominales | 4.06 W |
| Panneau latéral ouvert | Non |
| Montage du bornier | 2,5 Nm ... 3 Nm (pied en PE avec vis de fixation, M5) |
| Oscillation, résultat du test de bruit à large bande | Test réussi |
| Spécification d'essai, oscillation, bruit à large bande | DIN EN 50155 (VDE 0115-200):2008-03 |
| Spectre d'essai | Essai de durée de vie catégorie 1, classe B, montage sur le corps |
| Fréquence des tests | f1 = 5 Hz à f2 = 150 Hz |
| Niveau de TSA | 1,857 (m/s²)²/Hz |
| Accélération | 0.8g |
| Durée du test par axe | 5 h |
| Directives du test | Axes X, Y et Z |
| Résultat de l'essai de choc | Test réussi |
| Spécification d'essai, essai de choc | DIN EN 50155 (VDE 0115-200):2008-03 |
| Forme de choc | Demi-sinus |
| Accélération | 5g |
| Durée du choc | 30 ms |
| Nombre de chocs par direction | 3 |
| Directives du test | Axes X, Y et Z (positif et négatif) |
| Indice de température relative du matériau isolant (Elec., UL 746 B) | 130 °C |
| Indice de température du matériau isolant (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Application d'un matériau d'isolation statique dans le froid | -60 °C |
| Largeur | 16 mm |
| Largeur du couvercle d'extrémité | 2,2 mm |
| Longueur | 60,2 mm |
| Hauteur NS 35/7,5 | 65,7 mm |
| Hauteur NS 35/15 | 73,2 mm |
| Note | Veuillez respecter la capacité de charge des rails DIN. |
| Méthode de connexion | Raccordement à vis |
| Filet de vis | M6 |
| Longueur de dénudage | 18 mm |
| Couple de serrage, min | 3,2 Nm |
| Couple de serrage max | 3,7 Nm |
| Raccordement selon la norme | IEC 60947-7-2 |
| Note | Note : Les communiqués de presse, les sections de connexion et les notes sur la connexion des câbles en aluminium sont disponibles dans la zone de téléchargement. |
| Section transversale du conducteur solide min. | 1,5 mm² |
| Section du conducteur solide max. | 35 mm² |
| Section du conducteur AWG min. | 16 |
| Section du conducteur AWG max. | 2 |
| Section du conducteur flexible min. | 1,5 mm² |
| Section du conducteur flexible max. | 35 mm² |
| Section du conducteur min. Section du conducteur AWG, flexible | 16 |
| Max. Section du conducteur AWG, flexible | 2 |
| Section du conducteur flexible, avec embout sans gaine plastique min. | 1,5 mm² |
| Section du conducteur flexible, avec embout sans gaine plastique max. | 35 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique min. | 1,5 mm² |
| Section du conducteur flexible, avec embout avec manchon en plastique max. | 35 mm² |
| Jauge cylindrique interne | B9 |
| Température de fonctionnement | -60 °C ... 105 °C (température maximale de fonctionnement à court terme RTI Elec.) |
| Température ambiante (stockage/transport) | -25 °C ... 60 °C (pour une courte durée, n'excédant pas 24 h, -60 °C à +70 °C) |
| Humidité admissible (stockage/transport) | 30 % ... 70 % |
| Température ambiante (assemblage) | -5 °C ... 70 °C |
| Température ambiante (actionnement) | -5 °C ... 70 °C |
| Raccordement selon la norme | IEC 60947-7-2 |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement : illimitée = EFUP-e |
| Chine RoHS | Pas de substances dangereuses au-dessus des valeurs seuils |
Accessories
Crayon de marquage manuel d'étiquettes, sans cartouche d'encre, repérage extrêmement résistant à l'effacement, épaisseur du trait 0,35 mm
Profilé percé, Conditionnement par 25 unités (50 m), selon EN 60715, matériau: Acier, galvanisé, traité par passivation couche épaisse, Profil standard, coloris: argent
Profilé plein, Conditionnement par 25 unités (50 m), selon EN 60715, matériau: Acier, galvanisé, traité par passivation couche épaisse, Profil standard, coloris: argenté
Profilé percé, Conditionnement par 25 unités (50 m), selon EN 60715, matériau: Acier, galvanisé, passivation blanche, Profil standard, coloris: argenté
Profilé plein, Conditionnement par 10 unités (20 m), selon EN 60715, matériau: Acier, galvanisé, passivation blanche, Profil standard, coloris: argenté- Profilé plein, Conditionnement par 25 unités (50 m), selon EN 60715, matériau: Aluminium, aucun revêtement, Profil standard, coloris: argenté
Profilé percé, Conditionnement par 25 unités (50 m), selon EN 60715, matériau: Acier, galvanisé, Profil standard, coloris: argenté
Profilé plein, Conditionnement par 25 unités (50 m), selon EN 60715, matériau: Acier, galvanisé, Profil standard, coloris: argenté
Profilé plein, Conditionnement par 10 unités (20 m), selon EN 60715, matériau: Cuivre, aucun revêtement, Profil standard, coloris: cuivre
Profilé percé, Conditionnement par 25 unités (50 m), similaire à EN 60715, matériau: Acier, galvanisé, traité par passivation couche épaisse, Profil standard, coloris: argenté
Profilé plein, Conditionnement par 25 unités (50 m), similaire à EN 60715, matériau: Acier, galvanisé, traité par passivation couche épaisse, Profil standard, coloris: argenté
Profilé percé, Conditionnement par 25 unités (50 m), similaire à EN 60715, matériau: Acier, galvanisé, passivation blanche, Profil standard, coloris: blanc
Profilé plein, Conditionnement par 10 unités (20 m), similaire à EN 60715, matériau: Acier, galvanisé, passivation blanche, Profil standard, coloris: argenté
Profilé plein, similaire à EN 60715, matériau: Aluminium, aucun revêtement, Profil standard, coloris: argenté
Profilé percé, Conditionnement par 25 unités (50 m), similaire à EN 60715, matériau: Acier, galvanisé, Profil standard, coloris: argenté
Profilé plein, Conditionnement par 25 unités (50 m), similaire à EN 60715, matériau: Acier, galvanisé, Profil standard, coloris: argenté
Profilé plein, Conditionnement par 10 unités (20 m), similaire à EN 60715, matériau: Cuivre, aucun revêtement, Profil standard, coloris: cuivre
Profilé plein, Conditionnement par 10 unités (20 m), selon EN 60715, matériau: Acier, galvanisé, traité par passivation couche épaisse, Profil standard 2,3 mm, coloris: argenté
Ruban de repérage ZB, Rubans, blanc, vierge, repérable avec : PLOTMARK, CMS-P1-PLOTTER, type de montage: encliqueter, pour bloc de jonction au pas de : 16 mm, Nombre d'étiquettes: 50, hauteur du champ de texte: 10,5 mm, largeur du champ de texte: 16 mm
Ruban de repérage ZB, Rubans, blanc, repéré, impression longitudinale: L1, L2, L3, N, PE, type de montage: encliqueter, pour bloc de jonction au pas de : 16,3 mm, Nombre d'étiquettes: 5, hauteur du champ de texte: 10,5 mm, largeur du champ de texte: 16,25 mm
Repères pour blocs de jonction, Planche, blanc, vierge, repérable avec : BLUEMARK ID COLOR, BLUEMARK ID, BLUEMARK CLED, PLOTMARK, CMS-P1-PLOTTER, type de montage: encliqueter, pour bloc de jonction au pas de : 16 mm, Nombre d'étiquettes: 32, hauteur du champ de texte: 10,5 mm, largeur du champ de texte: 15,45 mm
Repères pour blocs de jonction, Planche, blanc, vierge, repérable avec : TOPMARK NEO, LASER TOPMARK, BLUEMARK ID COLOR, BLUEMARK ID, BLUEMARK CLED, THERMOMARK PRIME, THERMOMARK CARD 2.0, THERMOMARK CARD, type de montage: encliqueter, pour bloc de jonction au pas de : 16 mm, Nombre d'étiquettes: 18, hauteur du champ de texte: 9,6 mm, largeur du champ de texte: 14,8 mm
Butée, support terminal des UKH 50 à UKH 240, s'insère sur le profilé NS 35 et se fixe avec 2 vis, largeur : 10 mm, coloris : aluminium
