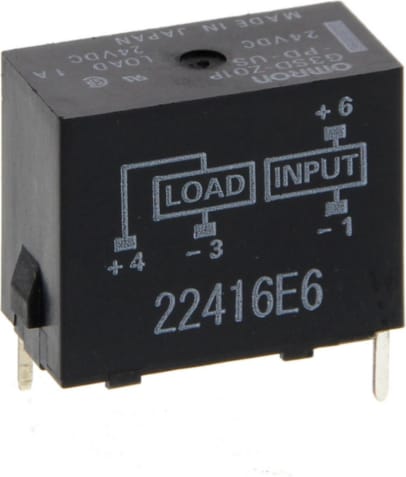

G3S-G3SD
Relais à semi-conducteurs ultra-petits à double boîtier en ligne (DIP), coupant jusqu'à 1 A
Spécifications techniques
| Type | Circuit imprimé (PCB) Relais statique |
| Fonction spéciale | Terminaux compatibles avec le G6B |
| Croix de Zéro | Non |
| Rigidité diélectrique AC (entrée/sortie) (50/60 Hz 1 min) | 2500 V |
| Fonctionnement de l'indicateur | Non |
| Température de fonctionnement [Min] | -30 ºC |
| Température de fonctionnement [Max] | 80 ºC |
| Tension d'entrée DC | 4 à 30 V |
| Tension d'entrée DC de fonctionnement | 19,2 à 28,8 V |
| Tension d'entrée CC de fonctionnement [Max] | 26,4 à 32 V |
| Impédance d'entrée | 0,9 à 6,5 kΩ |
| Tolérance pour l'impédance d'entrée | ±20 % |
| Tension de charge CA nominale [Max] | 24 à 48 V |
| Tension de charge DC nominale [Max] | 24 à 48 V |
| Tension de charge CA nominale | 4 à 24 V |
| Tension de charge nominale en courant continu | 4 à 24 V |
| Tension de charge CA applicable | 75 à 264 V |
| Tension de charge DC applicable | 3 à 26 V |
| Tension de charge CA applicable [Max] | 132 à 264 V |
| Tension de charge DC applicable [Max] | 24 à 60 V |
| Courant de charge AC [Max] | 0,6 à 15 A |
| Courant de charge DC [Max] | 25 mA à 3 A |
| Courant de charge AC | 0,1 à 1,0 A |
| Courant de charge DC | 0,01 à 1,0 A |
| Courant d'appel (60 Hz, 1 cycle) | 15 A |
| Courant d'appel à 10 ms | 3 ms |
| Courant de fuite à une tension de 200 VAC [Max] | 2 mA |
| Courant de fuite à une tension de 26 VDC [Max] | 0,1 mA |
| Largeur (sans le terminal) | 20 mm |
| Profondeur (sans le terminal) | 10 mm |
| Hauteur (sans le terminal) | 16,5 mm |
Pourquoi Proax pour Omron G3SD-Z01P-US DC24?
Proax est le distributeur autorisé de Omron G3SD-Z01P-US DC24. Nous sommes le plus grand distributeur d'Omron au Canada. Notre équipe technique interne, qui est hautement qualifiée, est prête à répondre à vos besoins techniques!
Avez-vous une question? pour vous aider à obtenir le bon produit le plus rapidement possible pour votre projet. Nous sommes toujours là pour vous aider!
Délai de livraison court
Personnel qualifié
Chat en direct
Support technique
Inventaire local
60+ ans d'expérience
Informations complémentaires
| Autres noms | G3SDZ01PUSDC24 |
| Taille de l'emballage | 1 |
