Distributeur OfficielSKU
MPN
GW EIP/MODBUS 1E/2DB9
Weight
0.18 kg
Prendre note que cet item est Non Cancellable / Non Retournable
Series GW-EIP-MODBUS

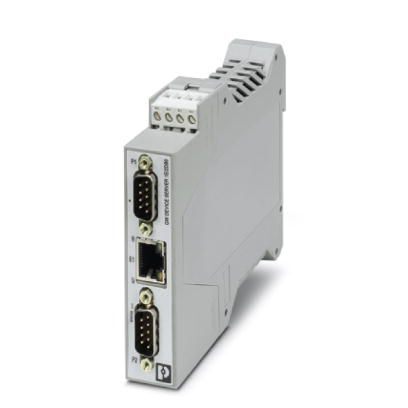

GW EIP/MODBUS 1E/2DB9 - Convertisseur d'interface
Le GW EIP/MODBUS... sert à la communication à deux voies entre les protocoles EtherNet/IP™ et Modbus. Il comprend un raccordement RJ45 et deux raccordements D-SUB 9.
Spécifications techniques
| Restriction de l'utilisation | L'utilisation dans des zones potentiellement explosives n'est pas autorisée en Chine. |
| Profondeur | 115 |
| Température ambiante (fonctionnement) | -40 °C ... 70 °C |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| Humidité admissible (fonctionnement) | 10 % ... 95 % (sans condensation) |
| Humidité admissible (stockage/transport) | 5 % ... 95 % (sans condensation) |
| Altitude | < 2000 m |
| Degré de protection | IP20 |
| Immunité au bruit | EN 61000-6-2:2005 |
| Isolation électrique | IEC UL 61010-1 (VCC // Ethernet) |
| Tension d'essai interface de données/interface de données | 1,5 kVrms (50 Hz, 1 min.) |
| Tension d'essai interface de données/alimentation | 1,5 kVrms |
| Tension d'essai interface de données/alimentation | 1,5 kVrms (50 Hz, 1 min.) |
| Compatibilité électromagnétique | Conformité à la directive CEM 2014/30/EU |
| Émissions sonores | EN 61000-6-4 |
| Type de montage | Montage sur rail DIN |
| Poids net | 185 g |
| Matériau du boîtier | PA 6.6 |
| Couleur | gris |
| MTBF | 69,4 ans (norme Telcordia, température de 25 °C, contrainte de 50 %, facteur environnemental = 1,0) |
| MTBF | 46,3 ans (norme Telcordia, température de 40 °C, contrainte de 50 %, facteur environnemental = 1,0) |
| Conformité | Conformité CE |
| UL, USA | UL 61010-1 |
| UL, USA / Canada | Classe I, Div. 2, Groupes A, B, C, D T4A |
| Plage de tension d'alimentation | 10,8 V DC ... 30 V DC (via le bornier à vis COMBICON enfichable) |
| Consommation de courant maximale | 85 mA (24 V DC) |
| Consommation de courant typique | 76 mA (24 V DC) |
| Section du conducteur flexible max. | 2.50 |
| Section du conducteur flexible min. | 0.20 |
| Section du conducteur AWG max. | 12 |
| Section du conducteur AWG min. | 24 |
| Interface 1 | EtherNet/IP™, MODBUS TCP |
| Interface | Ethernet |
| Nombre de ports | 1 |
| Méthode de connexion | Prise RJ45, blindée |
| Longueur de la transmission | ≤ 100 m (paire torsadée blindée) |
| Protocoles pris en charge | EtherNet/IP, MODBUS ASCII/RTU/TCP |
| Protocoles auxiliaires | ARP, DHCP (Client), PING |
| Vitesse de transmission en série | 10/100 Mbps, négociation automatique |
| Interface | RS-232 |
| Nombre de connexions | 2 |
| Méthode de connexion | Prise D-SUB 9 |
| Format de fichier/codage | 5/6/7/8 bits de données, 1/2 bits d'arrêt, None/Even/Odd/Mark/Space Parité |
| Longueur de la transmission | 15 m |
| Affectation des broches | DTE |
| Contrôle du flux de données/protocoles | Handshake logiciel, Xon/Xoff ou handshake matériel RTS/CTS |
| Vitesse de transmission en série | 0,3 ; 0,6 ; 1,2 ; 2,4 ; 4,8 ; 9,6 ; 19,2 ; 38,4 ; 57,6 ; 115,2 ; 230,4 Kbps |
| Interface | RS-422 |
| Nombre de connexions | 2 |
| Méthode de connexion | Prise D-SUB 9 |
| Format de fichier/codage | 5/6/7/8 bits de données, 1/2 bits d'arrêt, None/Even/Odd/Mark/Space Parité |
| Longueur de la transmission | ≤ 1200 m |
| Résistance de terminaison | 120 Ω (configurable) |
| Affectation des broches | 2, 3, 5, 7, 8 |
| Vitesse de transmission en série | 0,3 ; 0,6 ; 1,2 ; 2,4 ; 4,8 ; 9,6 ; 19,2 ; 38,4 ; 57,6 ; 115,2 ; 230,4 Kbps |
| Interface | RS-485 |
| Nombre de connexions | 2 |
| Méthode de connexion | Prise D-SUB 9 |
| Format de fichier/codage | 5/6/7/8 bits de données, 1/2 bits d'arrêt, None/Even/Odd/Mark/Space Parité |
| Résistance de terminaison | 120 Ω (configurable) |
| Affectation des broches | 3, 5, 7 |
| Vitesse de transmission en série | 0,3 ; 0,6 ; 1,2 ; 2,4 ; 4,8 ; 9,6 ; 19,2 ; 38,4 ; 57,6 ; 115,2 ; 230,4 Kbps |
| Gestion basée sur le web | Oui |
| Gestion | Gestion basée sur le web |
| Indicateurs d'état et de diagnostic | LEDs : État, ACT/LNK (trafic de données Ethernet) |
| Compatibilité électromagnétique | Conformité à la directive CEM 2014/30/EU |
| Type de test | Résistance aux vibrations selon EN 60068-2-6/IEC 60068-2-6 |
| Type de test | Chocs selon EN 60068-2-27/IEC 60068-2-27 |
| Émissions sonores | EN 61000-6-4 |
| Immunité au bruit | EN 61000-6-2:2005 |
| Normes/réglementations | EN 55022, EN 55024 |
| Conformité | Conformité CE |
| UL, USA | UL 61010-1 |
| UL, USA / Canada | Classe I, Div. 2, Groupes A, B, C, D T4A |
| Essai de gaz nocifs | ISA-S71.04-1985 G3 Harsh Groupe A |
| ATEX | DEMKO 18ATEX 2026X : II 3 G Ex ec IIC T4 Gc |
| IECEx | IECEx UL 18.0023X Ex ec IIC T4 Gc |
| REACh SVHC | Plomb 7439-92-1 |
