Distributeur OfficielSKU
MPN
MINI MCR-2-SPS-24-15
Weight
0.115 kg
Prendre note que cet item est Non Cancellable / Non Retournable
Series MINI-MCR

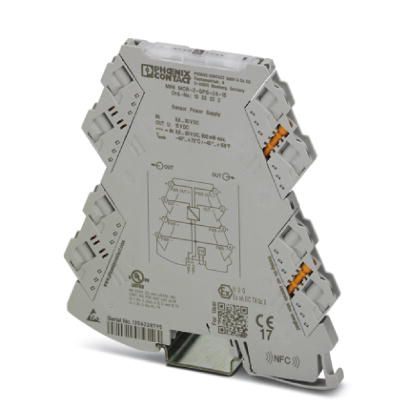

MINI MCR-2-SPS-24-15 - Source de tension constante
Source de tension constante avec connectique enfichable pour la génération d'une tension constante de haute précision de 15 V et pour l'alimentation des capteurs sans alimentation propre. Raccordement vissé.
Spécifications techniques
| Restriction de l'utilisation | CEM : produit de classe A, voir la déclaration du fabricant dans la zone de téléchargement. |
| Largeur | 6,2 mm |
| Hauteur | 109,81 mm |
| Profondeur | 119,2 mm |
| Température ambiante (fonctionnement) | -40 °C ... 70 °C |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Altitude maximale | ≤ 2000 m |
| Humidité admissible (fonctionnement) | 5 % ... 95 % (sans condensation) |
| Degré de protection | IP20 (non évalué par UL) |
| Immunité au bruit | EN 61000-6-2 En cas d'exposition à des interférences, les écarts peuvent être minimes. |
| Désignation | Tension d'entrée |
| Signal d'entrée de tension | 9,6 V DC ... 30 V DC |
| Tension d'alimentation du transmetteur | 15 V DC |
| Nom de la sortie | Sortie en tension |
| Tension de sortie maximale | 15 V DC |
| Tension de sortie avec rupture de fil | 15 V DC |
| Courant de sortie | ≤ 30 mA |
| Courant de court-circuit | > 35 mA |
| Ondulation | < 20 mVPP (à 600 Ω) |
| Plage de tension d'alimentation | 9,6 V DC ... 30 V DC (Le connecteur de bus pour rail DIN (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, numéro d'article 2869728) peut être utilisé pour ponter la tension d'alimentation. Il peut être encliqueté sur un rail DIN de 35 mm conformément à la norme EN 60715)) |
| Consommation de courant typique | < 38,2 mA (24 V) |
| Consommation de courant typique | < 79,8 mA (12 V) |
| Consommation électrique | < 900 mW (9,6 V DC) |
| Méthode de connexion | Raccordement à vis |
| Longueur de dénudage | 10 mm |
| Filet de vis | M3 |
| Section transversale du conducteur solide | 0,2 mm² ... 1,5 mm² (avec embout) |
| Section transversale du conducteur solide | 0,14 mm² ... 2,5 mm² (sans embout) |
| Section transversale du conducteur flexible | 0,14 mm² ... 2,5 mm² |
| Section du conducteur AWG | 24 ... 12 (flexible) |
| Couple | 0,5 Nm ... 0,6 Nm |
| Erreur de transmission maximale | ≤ 0,1 % (de la valeur finale) |
| Coefficient de température maximal | < 0.01 %/K |
| Isolation électrique | Isolation renforcée conformément à la norme IEC 61010-1 |
| Catégorie de surtension | II |
| Degré de pollution | 2 |
| Tension d'isolation nominale | 300 V (effectif) |
| Tension d'essai, entrée/sortie/alimentation | 3 kV (50 Hz, 1 min.) |
| Compatibilité électromagnétique | Conformité à la directive CEM |
| Émissions sonores | EN 61000-6-4 |
| Immunité au bruit | EN 61000-6-2 En cas d'exposition à des interférences, les écarts peuvent être minimes. |
| Matériau du boîtier | PBT |
| Position de montage | tous |
| Instructions de montage | Le connecteur en T peut être utilisé pour ponter la tension d'alimentation. Il peut être encliqueté sur un rail DIN de 35 mm conformément à la norme EN 60715. |
| Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 2 |
| Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 2 |
| Protection contre l'incendie des véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 2 |
| Compatibilité électromagnétique | Conformité à la directive CEM |
| Émissions sonores | EN 61000-6-4 |
| Désignation | Norme GB |
| Normes/réglementations | GB 3836.1 |
| Normes/réglementations | GB 3836.8 |
| Isolation électrique | Isolation renforcée conformément à la norme IEC 61010-1 |
| REACh SVHC | Plomb 7439-92-1 |
| Chine RoHS | Respectueux de l'environnement Durée d'utilisation = 50 ans |
| Chine RoHS | Pour plus d'informations sur les substances dangereuses, voir l'onglet "Téléchargements", catégorie "Déclaration du fabricant". |
