2907714
Distributeur OfficielSKU
PHX2907714
MPN
ETD-BL-2T-I-230-PT
Weight
0.072 kg
Series ETD-BL

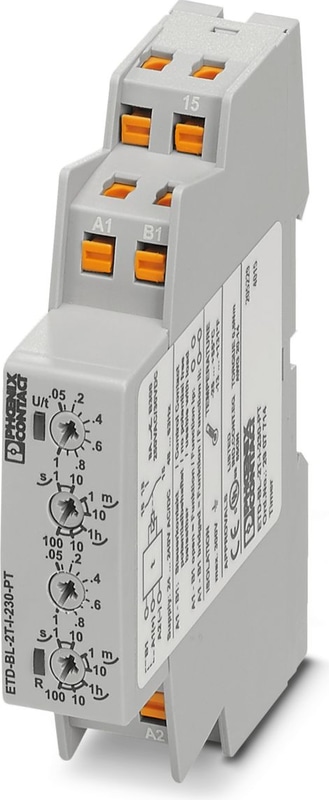

ETD-BL-2T-I-230-PT - Relais temporisé
Générateur d'impulsions avec temps d'imp. et de pause réglables (50 ms - 100 h), alim. acceptant large gamme de tens. d'entrée, avec raccord Push-in, 1 inverseur
- Plages de temps comprises entre quelques millisecondes et plusieurs jours
- 2 sorties à contact inverseur indépendantes du potentiel
Spécifications techniques
| Largeur | 17,5 mm |
| Hauteur | 89,5 mm |
| Profondeur | 65,5 mm |
| Température ambiante (fonctionnement) | -25 °C ... 55 °C |
| Température ambiante (fonctionnement) | -25 °C ... 40 °C (correspond à UL 508) |
| Température ambiante (stockage/transport) | -25 °C ... 70 °C |
| Humidité admissible (fonctionnement) | 15 % ... 85 % |
| Degré de protection | IP40 (boîtier) |
| Degré de protection | IP20 (Bornes de raccordement) |
| Immunité au bruit | EN 61000-6-2 |
| Plage de tension d'entrée | 24 V AC/DC ... 240 V AC/DC -10 % ... +15 % |
| Sensibilité à la température | ≤ 0.01 %/K |
| Fonction | lp : Mode commuté commençant par la pause |
| Fonction | li : Mode commuté commençant par l'impulsion |
| Durée de la plage de réglage | 50 ms ... 100 h (7 plages de fin de temps) |
| Délai de récupération | 500 ms |
| Type de contact | 1 contact inverseur sans potentiel |
| Tension de commutation maximale | 250 V AC (selon IEC 60664-1) |
| Pouvoir de coupure (charge ohmique) max. | 750 VA (3 A/250 V AC, modules alignés, espacement ≤ 5 mm) |
| Pouvoir de coupure (charge ohmique) max. | 1250 VA (5 A/250 V AC, module non aligné, espacement ≥ 5 mm) |
| Fusible de sortie | 5 A (à débit rapide) |
| Affichage de l'état | LED verte (POWER) |
| Affichage de l'état | LED jaune (relais actif) |
| Durée de vie mécanique | environ 2x 107 cycles |
| Consommation électrique nominale | 2,5 VA (1 W) |
| Tension d'essai enroulement du relais/contact du relais | 4 kV |
| Position de montage | tous |
| Instructions de montage | sur rail DIN standard NS 35 conformément à la norme EN 60715 |
| Humidité admissible (fonctionnement) | 15 % ... 85 % |
| Fréquence nominale | 48 Hz ... 63 Hz |
| Méthode de connexion | Raccordement par emboîtement |
| Longueur de dénudage | 8 mm |
| Section transversale du conducteur solide | 0,14 mm² ... 2,5 mm² |
| Section transversale du conducteur flexible | 0,14 mm² ... 2,5 mm² |
| Section du conducteur AWG | 26 ... 14 |
| Nom de la connexion | Non flottant, bornes A1-B1 |
| Longueur de l'impulsion de commande | ≥ 50 ms (DC) |
| Longueur de l'impulsion de commande | ≥ 100 ms (AC) |
| Directive sur la basse tension | Conformité avec la directive sur la basse tension |
| Compatibilité électromagnétique | Conformité à la directive CEM |
| Émissions sonores | EN 61000-6-4 |
| Immunité au bruit | EN 61000-6-2 |
| Normes/réglementations | EN 50178 |
| Tension d'isolation nominale | 300 V |
| Isolation | Isolation de base |
| Degré de pollution | 2 |
| Catégorie de surtension | III |
| Chine RoHS | Respectueux de l'environnement Durée d'utilisation = 50 ans |
| Chine RoHS | Pour plus d'informations sur les substances dangereuses, voir l'onglet "Téléchargements", catégorie "Déclaration du fabricant". |
