2702507
Distributeur OfficielSKU
PHX2702507
MPN
IL EC BK-PAC
Weight
0.178 kg
Prendre note que cet item est Non Cancellable / Non Retournable

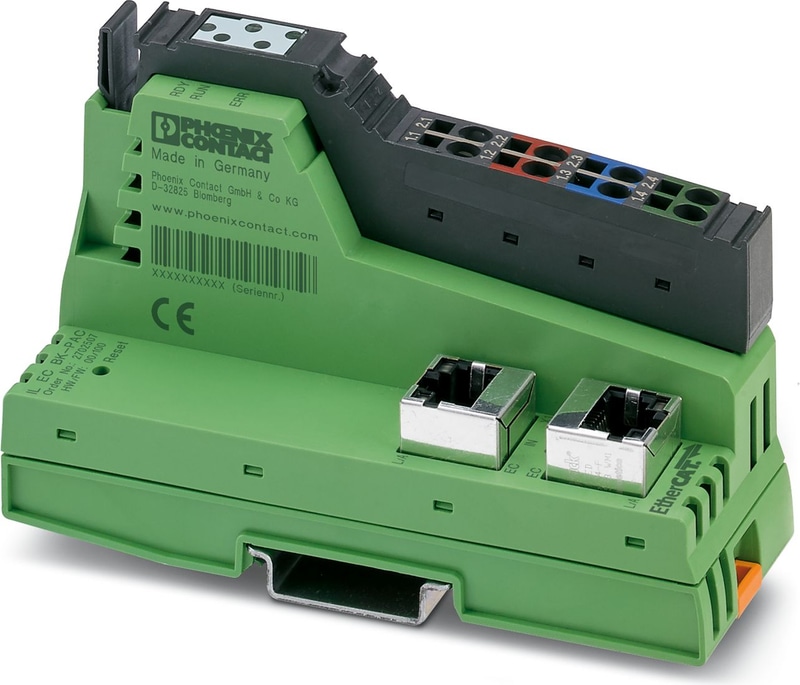

IL EC BK-PAC - Coupleur de bus
Inline, Coupleur de bus, EtherCAT®, Connecteur femelle RJ45, vitesse de transmission dans le bus local: 500 kBit/s / 2 MBit/s, indice de protection: IP20, avec Inline contacts et porte-étiquette
- 2 raccordements RJ45
- Adressage automatique
- Figure de la station en tant qu'appareil EtherCAT® modulaire avec Modular Device Profile (MDP)
- Communication de données acyclique (protocole de boîte aux lettres)
- Prise en charge de SafetyBridge V3
- Possibilité de mettre à jour le firmware
Spécifications techniques
| Largeur | 40 mm |
| Hauteur | 119,4 mm |
| Profondeur | 71,5 mm |
| Note sur les dimensions | Dimensions du boîtier |
| Température ambiante (fonctionnement) | -25 °C ... 55 °C |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Humidité admissible (fonctionnement) | 10 % ... 95 % (sans condensation) |
| Humidité admissible (stockage/transport) | 10 % ... 95 % (sans condensation) |
| Pression d'air (fonctionnement) | 70 kPa ... 106 kPa (jusqu'à 3000 m au-dessus du niveau de la mer) |
| Pression atmosphérique (stockage/transport) | 70 kPa ... 106 kPa (jusqu'à 3000 m au-dessus du niveau de la mer) |
| Degré de protection | IP20 |
| Type de montage | Montage sur rail DIN |
| Couleur | Vert |
| Poids net | 168 g |
| Note sur les spécifications de poids | avec connecteur |
| Messages de diagnostic | Messages via l'objet 10F3hex Historique des diagnostics |
| Désignation | EtherCAT® |
| Méthode de connexion | Prise RJ45 |
| Note sur la méthode de connexion | Négociation automobile et autocrossing |
| Vitesse de transmission | 100 Mbps (Full duplex) |
| Physique de la transmission | Ethernet en RJ45 paire torsadée |
| Désignation | Bus local en ligne |
| Nombre d'interfaces | 1 |
| Méthode de connexion | Cavalier de données en ligne |
| Vitesse de transmission | 500 kbps / 2 Mbps (détection automatique, pas de système combiné) |
| Désignation | Alimentation du coupleur de bus UBK ; la puissance de communication UL (7,5 V) et l'alimentation analogique UANA (24 V) sont générées à partir de l'alimentation du coupleur de bus. |
| Tension d'alimentation | 24 V DC (via le connecteur Inline) |
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC (y compris toutes les tolérances, y compris l'ondulation) |
| Consommation de courant | typ. 70,6 mA (aucun dispositif de bus local connecté) |
| Consommation de courant | max. 0,9 A (avec le nombre maximal de blocs de jonction E/S connectés) |
| Désignation | Puissance de communication (UL) |
| Tension d'alimentation | 7,5 V DC |
| Unité d'alimentation | max. 0.8 A |
| Désignation | Fourniture de modules analogiques (UANA) |
| Tension d'alimentation | 24 V DC |
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC (y compris toutes les tolérances, y compris l'ondulation) |
| Unité d'alimentation | max. 0,5 A DC |
| Désignation | Alimentation du circuit principal (UM) |
| Tension d'alimentation | 24 V DC (via le connecteur Inline) |
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC (y compris toutes les tolérances, y compris l'ondulation) |
| Unité d'alimentation | max. 8 A DC (somme de UM + US) |
| Désignation | Alimentation du circuit du segment (US) |
| Tension d'alimentation | 24 V DC (via le connecteur Inline) |
| Plage de tension d'alimentation | 19,2 V DC ... 30 V DC (y compris toutes les tolérances, y compris l'ondulation) |
| Unité d'alimentation | max. 8 A DC (somme de UM + US) |
| Consommation électrique | typ. 1,7 W (appareil complet) |
| Classe de protection | III (IEC 61140, EN 61140, VDE 0140-1) |
| REACh SVHC | Plomb 7439-92-1 |
Accessories
Ruban d'étiquettes, Feuille, blanc, vierge, repérable avec : Systèmes d'impression de bureau, CMS-P1-PLOTTER, type de montage: insérer, Nombre d'étiquettes: 72, hauteur du champ de texte: 10 mm, largeur du champ de texte: 62 mm
Butée de montage rapide, pour rail DIN NS 35/7,5 ou rail DIN NS 35/15, avec possibilité de repérage et emplacement pour FBS...5, FBS...6, KSS 5, KSS 6, largeur : 5,15 mm, coloris : gris
Butée à montage rapide, pour rail DIN NS 35/7,5 ou NS 35/15, avec possibilité de repérage, largeur : 9,5 mm, coloris : gris
Connecteur RJ45, design: RJ45, indice de protection: IP20, nombre de pôles: 8, 1 Gbit/s, CAT5 (CEI 11801:2002), matériau: Plastique, type de raccordement: Raccordement à sertir, section raccordable: AWG 26- 24, sortie du câble: droit, coloris: gris, Ethernet- Connecteur RJ45, design: RJ45, indice de protection: IP20, nombre de pôles: 8, 1 Gbit/s, CAT5 (CEI 11801:2002), matériau: Plastique, type de raccordement: Raccordement à sertir, section raccordable: AWG 26- 24, sortie du câble: droit, coloris: vert, Ethernet
Câble CAT5-SF/UTP (J-02YS(ST)C HP 2 x 2 x 24 AWG), câble d'installation lourd, 2 x 2 x 0,22 mm2, conducteur massif, blindé, gaine extérieure : 7,8 mm de diamètre, gaine intérieure : 5,75 mm ± 0,15 mm de diamètre
Au mètre, Câble d'installation, Ethernet CAT5 (100 Mbit/s), blindé, PUR exempt d'halogène, bleu lagon RAL 5021, 4 fils (2x2xAWG26/7, SF/UTP), coloris du fil: blanc/orange-orange, blanc/vert-vert, longueur de câble: Longueur au choix (1,0... 1000,0 m)
Pince à sertir pour le montage des connecteurs RJ45 FL PLUG RJ45..., pour la confection sur place
Protection antisurtension fine pour réseaux de données jusqu'à 1 Gbit/s. utilisation dans Ethernet, Power over Ethernet (PoE, Mode A et Mode B), Token Ring, ISDN et DS1. Adaptateur RJ45 avec conducteur de terre distinct et pied encliquetable pour rails DIN NS 35.
