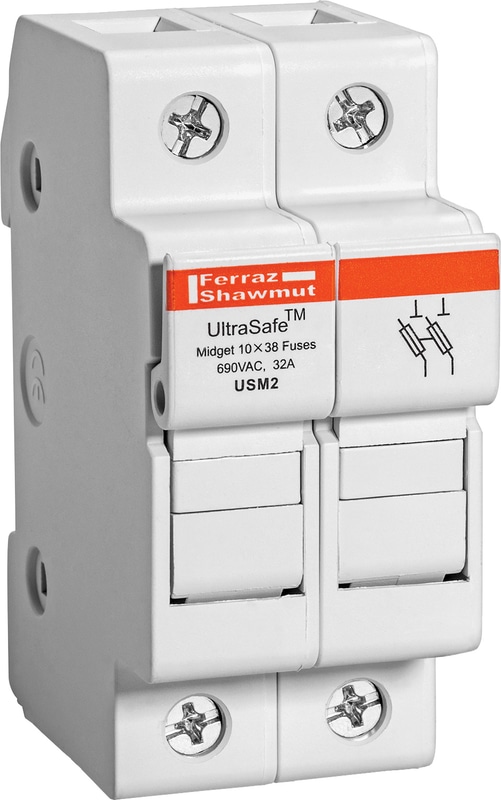

USM2
By Mersen
Distributeur OfficielDocuments
USM - Midget
Les porte-fusibles modulaires UltraSafe de Mersen offrent un nouveau niveau de sécurité pour les fusibles de classe CC (USCC) et Midget 1-1/2" x 13/32" (USM) en courant alternatif et continu jusqu'à 30 ampères. Les supports UltraSafe sont qualifiés de "Fingersafe" selon les normes IEC et DIN pour un degré de protection IP20, y compris pour le changement de fusible (d'un simple geste du doigt). Les supports UltraSafe sont disponibles en 1, 2, 3 ou 4 pôles, avec ou sans indicateur visuel de fusible grillé dans chaque pôle. Les unités multipolaires peuvent également être assemblées sur place en commandant des poignées à pinces. Les supports UltraSafe permettent de gagner jusqu'à 15 % d'espace de montage et toutes les combinaisons peuvent être encliquetées sur un rail DIN de 35 mm, ce qui permet d'économiser encore plus de temps lors de la construction des panneaux. Les supports UltraSafe avec des fusibles de classe CC choisis pour une protection de type "2" sans dommage constituent l'un des ensembles de protection les plus sûrs de l'industrie. Le matériau du corps de l'UltraSafe est un polyamide résistant et durable, avec des propriétés isolantes exceptionnelles.
Caractéristiques
- Protection IP20 contre les doigts (sécurité au toucher)
- Fusible grillé visuel en option Voyants lumineux
- Montage sur rail DIN
- Encombrement réduit
- Remplacement rapide, sans outil et facile des fusibles
- Utilisation de l'USM avec : ATQ, ATM, A6Y-2B, A25Z-2, TRM, OTM, A13X-2, A60Q-2, DCT, HP6M, HP10M
- USCC à utiliser avec : ATDR, ATMR, ATQR
- ATM, DCT, ATMR recommandés pour les applications DC
Applications
- Tous les circuits jusqu'à 600 volts pour les moteurs, les circuits de contrôle, les transformateurs, etc...
- Circuits CC jusqu'à 1000VDC, y compris les applications photovoltaïques
- Déconnexion sans charge
| Intensité nominale | 30 A |
| Longueur de l'emballage | 215,9 mm |
| Largeur de l'emballage | 88,9 mm |
| Quantité vendue par paquet | 6 EA |
| Ac - Dc - Ac Dc | AC/DC |
| Tension nominale Ac Ul | 800 V |
| Tension nominale Dc Ul | 1000 V |
| Hauteur du produit | 58,9 mm |
| Longueur du produit | 78 mm |
| Largeur du produit | 35,1 mm |
| Poids du produit | 0,127 kg |
| Type de fusible Classe | Nain |
| Système d'indication | 0 |
| Calibre maximal des fusibles | 30 A |
| Installation Montage | Rail DIN |
| Matériau isolant du corps | Polyamide |
| Nombre de pôles | 2 pôles |
| Connexions des fils | Plaque de pression |
| Gamme de câblage | #6 à #14 solide ou toronné |
| Courant nominal de court-circuit Sccr | 100 kA |
