|Published Nov 7, 2024|Updated Nov 7, 2024|3 MIN DE LECTURE

Comment le contrôleur NX102 rationalise l'automatisation des machines avec EtherCAT et la sécurité CIP

Dans le paysage industriel actuel, la complexité des systèmes de contrôle des machines entraîne souvent une augmentation des coûts, des délais de mise en œuvre prolongés et des exigences de maintenance difficiles. Le contrôleur d'automatisation des machines NX102 d'Omron relève ces défis en intégrant de manière transparente le contrôle des mouvements EtherCAT et la fonctionnalité de sécurité CIP dans une plate-forme unique et puissante.

Architecture de réseau simplifiée grâce à l'intégration

Le contrôleur NX102 révolutionne l'automatisation des machines en éliminant la complexité traditionnelle des multiples réseaux et contrôleurs. En combinant les capacités d'EtherCAT et de sécurité CIP, il offre :

  • Jusqu'à 64 esclaves EtherCAT avec des temps de cycle de 1 à 32 ms
  • Prise en charge d'un maximum de 16 connexions de sécurité CIP
  • Intégration de jusqu'à 8 axes de contrôle de mouvement
  • Deux ports EtherNet/IP pour une gestion séparée des réseaux IT/OT

Cette intégration réduit considérablement la complexité de l'installation tout en maintenant les performances déterministes essentielles aux opérations de fabrication modernes.

L'excellence EtherCAT dans le contrôle du mouvement


La mise en œuvre de la technologie EtherCAT dans le NX102 apporte plusieurs avantages clés aux constructeurs de machines et aux utilisateurs finaux :

  • Contrôle précis du temps: Permet d'obtenir des temps de cycle aussi bas que 1 ms avec des ajustements par incréments de 0,25 ms.
  • Câblage simplifié: Éliminez le besoin de commutateurs gérés dans les applications de contrôle de mouvement.
  • Architecture évolutive: La prise en charge d'un maximum de 64 esclaves permet une conception flexible du système.
  • Mise en œuvre rentable: Réduit les coûts de matériel en éliminant le besoin de composants réseau supplémentaires.

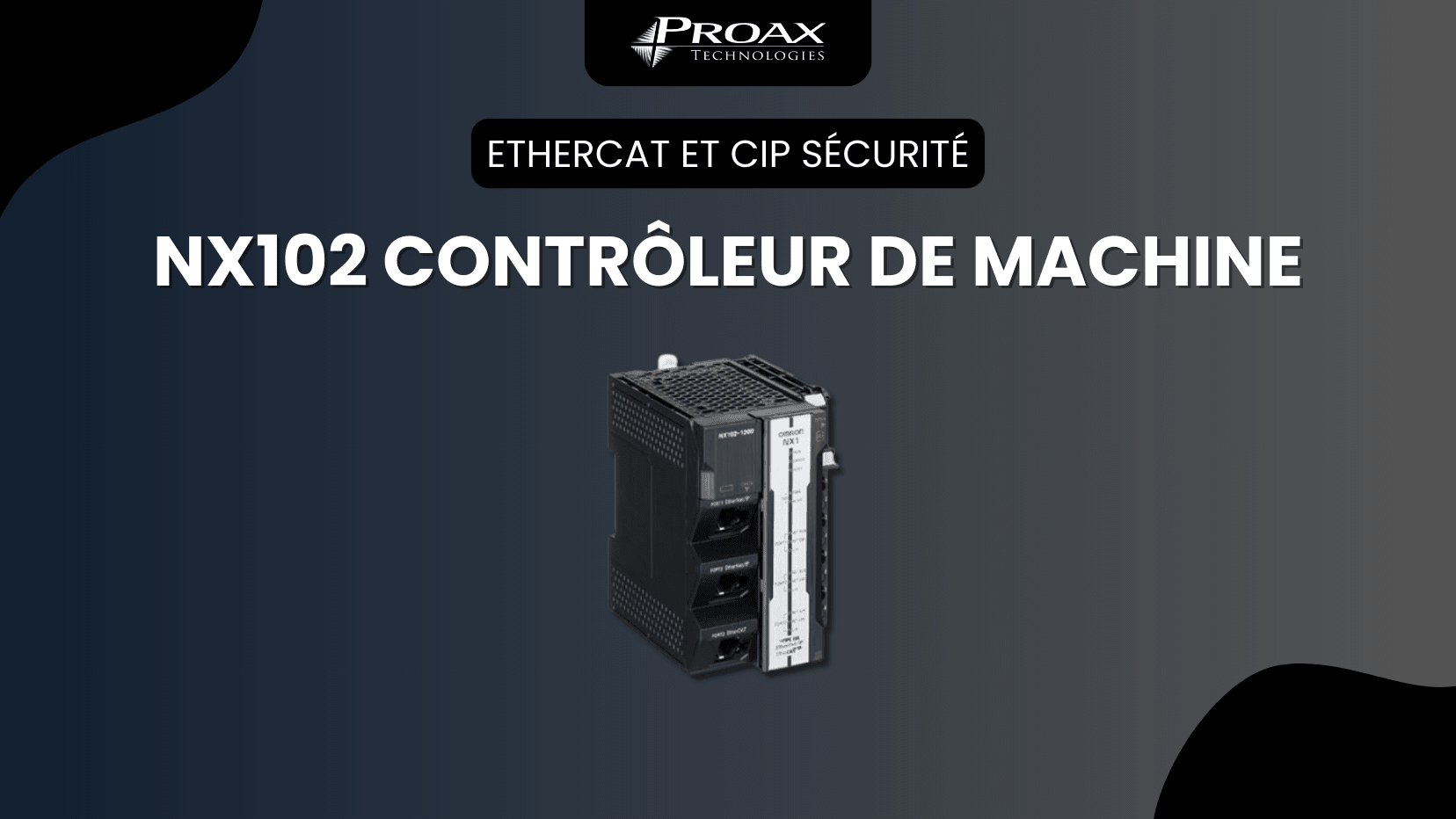

Omron Nx102 Machine Automation Controller

Intégration améliorée de la sécurité avec CIP Safety

L'intégration du système de sécurité devient transparente grâce aux capacités de sécurité CIP intégrées du NX102 :

  • Environnement de programmation unifié: Programmation des commandes standard et de sécurité dans une seule plate-forme logicielle
  • Conception flexible du réseau de sécurité: Mise en œuvre de systèmes de sécurité localement ou répartis sur le réseau
  • Réduction des coûts d'installation: Élimination du besoin d'un contrôleur de sécurité séparé
  • Maintenance simplifiée: Gérer les systèmes de sécurité par le biais de la même interface que la commande de la machine.

Efficacité de la programmation et gestion des données

La capacité de programme de 5 Mo du contrôleur permet une programmation efficace :

  • Blocs fonctionnels réutilisables pour une mise en œuvre cohérente
  • Protection de la propriété intellectuelle grâce à des blocs fonctionnels verrouillables
  • Serveur OPC UA intégré pour un échange de données standardisé
  • Connectivité SQL en option pour l'intégration directe d'une base de données

Applications dans le monde réel

Les capacités du NX102 le rendent idéal pour diverses applications industrielles :

Fabrication automobile

  • Opérations d'assemblage final
  • Systèmes de manutention
  • Intégration de cellules robotisées avec sécurité

Production de semi-conducteurs

  • Systèmes de positionnement des wafers
  • Processus d'inspection de haute précision
  • Systèmes de contrôle compatibles avec les salles blanches

Histoire d'une réussite : Réduction du nombre de fils dans l'intégration de cellules robotiséesa

Une récente mise en œuvre dans une grande entreprise de services pétroliers démontre les capacités du NX102 :

  • Défi : Intégration complexe d'un robot Fanuc avec des commandes de sécurité pour cinq usines.
  • Solution : NX102-1020 avec contrôleur de sécurité CIP NX-SL5
  • Résultat : Élimination de plus de 100 fils tout en intégrant avec succès les fonctionnalités SQL, OPC, CIP, EtherCAT et de marquage laser.

Soutien d'experts grâce à Proax Technologies

En tant que l'un des plus grands distributeurs Omron au Canada, Proax Technologies apporte une expertise inégalée dans la mise en œuvre des solutions NX102. Notre partenariat avec Omron nous permet d'offrir :

  • Support technique complet
  • Disponibilité des stocks locaux
  • Développement de solutions personnalisées
  • Assistance au déploiement rapide
  • Assistance à la maintenance continue

La combinaison de la technologie innovante d'Omron et du vaste réseau de distribution de Proax garantit que les fabricants canadiens ont accès non seulement à des solutions de contrôle de pointe, mais aussi à l'expertise nécessaire pour les mettre en œuvre efficacement.


Prêt à rationaliser l'automatisation de vos machines avec le NX102 ? Contactez Proax Technologies, votre partenaire de confiance en matière d'automatisation Omron au Canada. Notre équipe d'experts est prête à vous aider à concevoir et à mettre en œuvre une solution qui répond à vos besoins de fabrication spécifiques.
