Distributeur OfficielSKU
MPN
NBC-M12MSD/ 1,0-93E/M12MSD CMC
Weight
0.08 kg
Series NBC-M

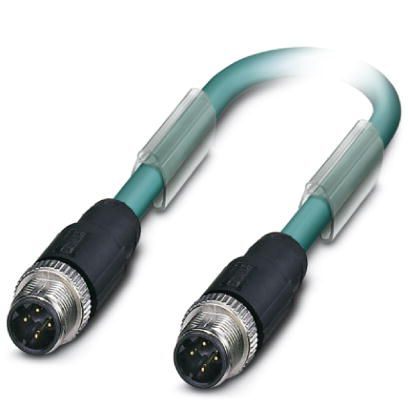

Bus system cable - SAC-4P-M12MSD/ 1,0-931/M12MSD
Bus system cable, Ethernet CAT5 (100 Mbps), 4-position, PUR halogen-free, water blue RAL 5021, shielded, Plug straight M12, coding: D, on Plug straight M12, coding: D, cable length: 1 m
Spécifications techniques
| Longueur du câble | 1 m |
| Température ambiante (fonctionnement) | -25 °C ... 90 °C (fiche / prise) |
| Température ambiante (fonctionnement) | -25 °C ... 90 °C (fiche / prise) |
| Degré de protection | IP65 |
| Degré de protection | IP67 |
| Courant nominal à 40°C | 4 A (fiche/prise conforme à la norme IEC 61076-2-101, les caractéristiques techniques du câble doivent être respectées) |
| Tension nominale | 48 V AC |
| Tension nominale | 60 V DC |
| Nombre de postes | 4 |
| Zone de poignée en couleur | Noir |
| Résistance de l'isolation | ≥ 100 MΩ |
| Codage | D - données |
| Type/catégorie de signal | Ethernet CAT5 (IEC 11801), 100 Mbps |
| Affichage de l'état | Non |
| Catégorie de surtension | II |
| Degré de pollution | 3 |
| Cycles d'insertion/retrait | ≥ 100 |
| Caractéristiques de transmission (catégorie) | CAT5 |
| Indice d'inflammabilité selon UL 94 | V0 |
| Matériau de contact | CuSn |
| Matériau de la surface de contact | Ni/Au |
| Matériau de support de contact | PA 6.6 |
| Matériau du corps de la poignée | TPU, difficilement inflammable, auto-extinguible |
| Matériau, molettes | Zinc moulé sous pression, nickelé |
| Type de câble | Ethernet flexible CAT5, 2 paires |
| Type de câble (abréviation) | 93E |
| Abréviation de câble | 02YS(ST)C11Y |
| Style UL AWM | 20963 (80°C/30 V) |
| Structure du câble | 2x2xAWG26/7 ; SF/UTP |
| Section du conducteur | 2x 2x 0,14 mm² |
| AWG Ligne de signal | 26 |
| Structure du conducteur Ligne de signal | 7x 0,16 mm |
| Diamètre de l'âme, isolation comprise | 0,98 mm |
| Couleurs des fils | blanc/orange-orange, blanc/vert/vert |
| Paires torsadées | 2 cœurs pour la paire |
| Torsion générale | Deux paires avec deux fillers à la base |
| Blindage | Feuille revêtue d'aluminium, blindage tressé en cuivre étamé |
| Couverture du blindage optique | 70 % |
| Épaisseur de la gaine extérieure | 1,2 mm |
| Diamètre extérieur du câble D | 6,4 mm ±0,2 mm |
| Rayon de courbure minimal, installation fixe | 4 x D |
| Rayon de courbure minimal, installation flexible | 8 x D |
| Poids du câble | 42 kg/km |
| Résistance à la traction PRV | ≤ 80 N |
| Gaine externe, couleur | Bleu d'eau RAL 5021 |
| Gaine extérieure, matériau | PUR |
| Matériau isolation du conducteur | PE moussé |
| Matériau du conducteur | Fils de cuivre nus |
| Normes/spécifications | Exigences électriques EN 50288-2-2 |
| Résistance de l'isolation | ≥ 500 MΩ*km |
| Résistance de la boucle | ≤ 290.00 Ω/km |
| Vitesse de transmission | 100 Mbps |
| Capacité du câble | environ 45 nF/km (à 1 kHz) |
| Impédance d'onde | 100 Ω ±5 Ω (à 100 MHz) |
| Atténuation de la diaphonie à l'extrémité proche (NEXT) | 65,3 dB (avec 1 MHz) |
| Atténuation de la diaphonie à l'extrémité proche (NEXT) | 56,3 dB (à 4 МHz) |
| Atténuation de la diaphonie à l'extrémité proche (NEXT) | 50,3 dB (à 10 MHz) |
| Atténuation de la diaphonie à l'extrémité proche (NEXT) | 47,2 dB (à 16 MHz) |
| Atténuation de la diaphonie à l'extrémité proche (NEXT) | 45,8 dB (à 20 МHz) |
| Atténuation de la diaphonie à l'extrémité proche (NEXT) | 42,9 dB (à 31,25 МHz) |
| Atténuation de la diaphonie à l'extrémité proche (NEXT) | 38,4 dB (à 62,5 МHz) |
| Atténuation de la diaphonie à l'extrémité proche (NEXT) | 35,3 dB (à 100 MHz) |
| Atténuation | 3,2 dB (avec 1 MHz) |
| Atténuation | 6 dB (à 4 МHz) |
| Atténuation | 9,5 dB (à 10 MHz) |
| Atténuation | 12,1 dB (à 16 MHz) |
| Atténuation | 13,6 dB (à 20 МHz) |
| Atténuation | 17,1 dB (à 31,25 МHz) |
| Atténuation | 24,8 dB (à 62,5 МHz) |
| Atténuation | 32 dB (à 100 MHz) |
| Perte de retour | 23 dB (à 4 МHz) |
| Perte de retour | 24,1 dB (à 8 МHz) |
| Perte de retour | 25 dB (à 10 MHz) |
| Perte de retour | 25 dB (à 16 MHz) |
| Perte de retour | 25 dB (à 20 МHz) |
| Perte de retour | 23,6 dB (à 31,25 МHz) |
| Perte de retour | 21,5 dB (à 62,5 МHz) |
| Perte de retour | 20,1 dB (à 100 MHz) |
| Durée d'exécution du signal | 5,3 ns/m |
| Résistance de l'accouplement | ≤ 100,00 mΩ/m (à 10 MHz) |
| Tension nominale, câble | ≤ 100 V (valeur de crête, pas pour les applications à haute puissance) |
| Tension d'essai Noyau/Noyau | 700 V (50 Hz, 1 min.) |
| Tension d'essai Noyau/blindage | 700 V (50 Hz, 1 min.) |
| Capacité de transport de courant du câble | 2 A (selon DIN VDE 0891-1) |
| Résistance à la flamme | conformément à la norme IEC 60332-1-2 |
| Résistance à la flamme | conformément à UL VW1 |
| sans halogène | Selon la norme IEC 60754-1 |
| Résistance à l'huile | conformément à la norme EN 60811-2-1 |
| Température ambiante (fonctionnement) | -40 °C ... 80 °C (câble, installation fixe) |
| Température ambiante (fonctionnement) | -20 °C ... 80 °C (câble, installation flexible) |
| REACh SVHC | Plomb 7439-92-1 |
| Chine RoHS | Respectueux de l'environnement Durée d'utilisation = 50 ans |
| Chine RoHS | Pour plus d'informations sur les substances dangereuses, voir l'onglet "Téléchargements", catégorie "Déclaration du fabricant". |
