Distributeur OfficielSKU
MPN
SACC-M12MS-4QO-0,34-VA
Weight
0.015 kg
Series SACC-M

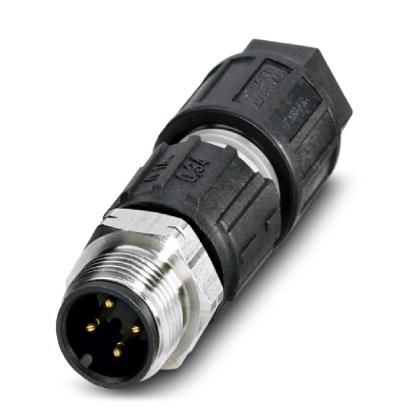

SACC-M12MS-4QO-0,34-VA - Connecteur
Connecteur, Universel, 4-pôles, connecteur mâle droit M12, codage: A, Raccordement autodénudant, matériau de la molette: Acier inoxydable 1.4404, diamètre extérieur du câble 3,5 mm ... 6 mm
- Utilisation sûre sur le terrain grâce aux indices de protection élevés
- Raccordement autodénudant : équipement innovant et rapide sans dénudage des fils individuels
Spécifications techniques
| Taille de la clé, écrou-union | 13 mm |
| Diamètre extérieur | 3,5 mm ... 6 mm |
| Longueur de dénudage de la gaine | 40 mm |
| Longueur | 54 mm |
| Température ambiante (fonctionnement) | -25 °C ... 80 °C (fiche / prise) |
| Température ambiante (assemblage) | -5 °C ... 50 °C (pendant l'assemblage) |
| Température ambiante (fonctionnement) | -25 °C ... 80 °C (fiche / prise) |
| Degré de protection | IP65 |
| Degré de protection | IP67 |
| Note | REMARQUE : Lors de la pose des conducteurs, respecter les rayons de courbure admissibles, car le degré de protection peut être remis en cause si les forces de courbure sont trop importantes. Alléger les charges mécaniques en amont du connecteur, par exemple en utilisant des colliers de serrage. |
| Courant nominal à 40°C | 4 A |
| Tension nominale | 125 V AC |
| Tension nominale | 125 V DC |
| Nombre de postes | 4 |
| Zone de poignée en couleur | Noir |
| Résistance de l'isolation | ≥ 100 MΩ |
| Codage | A - standard |
| Normes/réglementations | Connecteur M12 selon IEC 61076-2-101 |
| Type/catégorie de signal | Universel |
| Affichage de l'état | Non |
| Catégorie de surtension | III |
| Degré de pollution | 3 |
| Méthode de connexion | Raccord de déplacement de l'isolant |
| Section du conducteur | 0,14 mm² ... 0,34 mm² |
| Section du conducteur AWG | 26 ... 22 |
| Diamètre du fil, isolation comprise | 0,7 mm ... 1,6 mm |
| Fréquence des connexions entre conducteurs de même section | 10 |
| Matériau d'isolation du fil | PVC / PE / PP / caoutchouc |
| Structure des brins individuels selon VDE 0295 / plus petit diamètre de fil | Classe 2-6 |
| Cycles d'insertion/retrait | ≥ 100 |
| Couple | 0,4 Nm (molette M12) |
| Couple | 1,2 Nm (écrou à pression) |
| Instructions de montage | Section du conducteur AWG 20 sur demande |
| Indice d'inflammabilité selon UL 94 | V0 |
| Matériau de contact | CuSn |
| Matériau de la surface de contact | Ni/Au |
| Matériau de support de contact | TPU |
| Matériau du corps de la poignée | AP 6 |
| Matériau, molettes | Acier inoxydable 1.4404 |
| Matériau d'étanchéité | Néoprène (serre-câble) |
| Normes/spécifications | Connecteur M12 selon IEC 61076-2-101 |
| Normes/spécifications | Connecteur M12 selon IEC 61076-2-101 |
| Chine RoHS | Période d'utilisation respectueuse de l'environnement : illimitée = EFUP-e |
| Chine RoHS | Pas de substances dangereuses au-dessus des valeurs seuils |
Accessories
Tournevis dynamométrique, couple de serrage préréglé de 0,4 Nm et entraînement hexagonal de 4 mm pour connecteur M12
Embout enfichable pour le montage de câbles de capteurs/actionneurs munis de connecteurs M12 et de connecteurs M12 à équiper avec diamètre d'écrou moleté à six pans de 14 mm, pour emmanchement à six pans de 4 mm
Embout d'adaptateur, pour outils dynamométriques TSD-M..., entraînement 1/4"-E6,3, avec six pans de 4 mm pour embouts SAC
Pièce enfichable pour montage des écrous de pression avec ouverture de clé 13 m, pour tournevis avec entraînement hexagonal 4 mm
Cache de protection M12 en plastique avec bande de fixation pour lignes de capteurs, pour des connecteurs mâles M12 non affectés
